FAQ 000272 DE

1. Dezember 2017

Robert Vogl Berechnung RFEM RSTAB

Muss bei einer Berechnung eines Systems mit Zugstäben bei der Theorie II. Ordnung die entlastende Wirkung der Zugkräfte aktiviert werden?

Antwort

Generell ist die Berechnung "mit Zugkraftentlastung" sinnvoll und für jedes System geeignet.

Die Normen enthalten Bestimmungen, in denen entlastende Wirkungen mit einem geringeren Teilsicherheitsbeiwert als belastende Wirkungen berücksichtigt werden müssen. Variierende Teilsicherheitsbeiwerte wären aber nur mit einem unverhältnismäßig hohen Aufwand realisierbar.

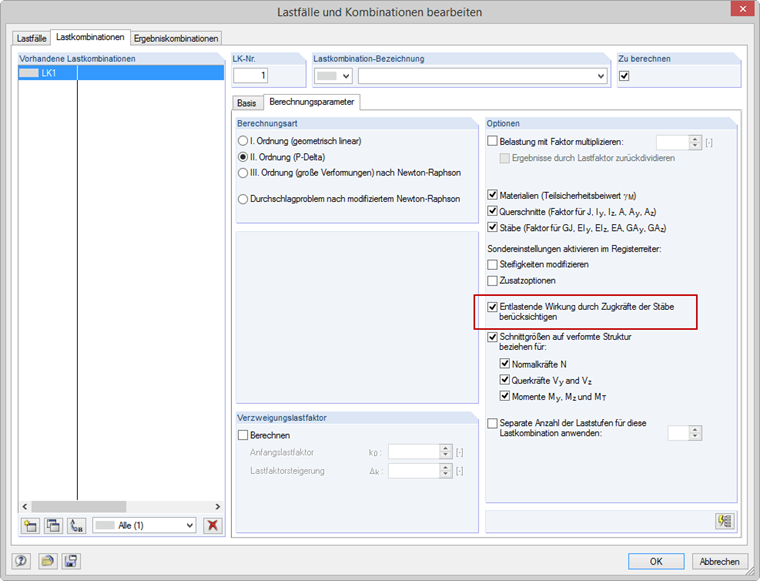

In RFEM und RSTAB besteht die Möglichkeit, Zugkräfte generell auf null zu setzen. Dieser Ansatz liegt auf der sicheren Seite. Hierzu ist das Häkchen im Kontrollfeld zu entfernen.

Andererseits ist in den Normen von Einwirkungen die Rede. Es wäre demnach möglich, für jede Einwirkung zu entscheiden, ob sie be- oder entlastend wirkt. Eine global als belastend betrachte Einwirkung kann lokal entlastend wirken. Sollen die Normalkräfte unverändert in die Berechnung eingehen, ist das das Häkchen im Kontrollfeld zu belassen.

Schlüsselwörter

Theorie II. Ordnung Zugkraftentlastung Zugkraft

Literatur

[1]   Christian Petersen. Statik und Stabilität der Baukonstruktionen. Vieweg & Sohn, Wiesbaden, edition = 2. 1982.
