Obciążenia skupione na powierzchni zakrzywionej

Jak mogę przyłożyć obciążenia skupione do zakrzywionej powierzchni?

Odpowiedź:

Obciążenia skupione na powierzchniach zakrzywionych można zdefiniować w następujący sposób:

Zamodeluj linię przebiegającą przez powierzchnię zakrzywioną, która przecina powierzchnię w miejscach, gdzie ma być przyłożone obciążenie skupione.
Wybierz funkcję "Połącz linie/pręty" w menu "Narzędzia".
Za pomocą myszy narysuj prostokąt w miejscu przecięcia linii z powierzchnią. Na powierzchni tworzone są punkty.
Punkty te leżą teraz dokładnie na powierzchni. Nie są one jednak jeszcze połączone z powierzchnią. W przypadku powierzchni płaskich odbywa się to automatycznie. W przypadku powierzchni zakrzywionych punkty należy zintegrować ręcznie. W tym celu należy dwukrotnie kliknąć powierzchnię, w której mają zostać zintegrowane punkty. Po wybraniu zakładki „Zintegrowane” należy dodać numery punktów do listy, np. klikając [Wybrać].
Wszystkie punkty i linie, które nie są już potrzebne, można usunąć.
Teraz można przyłożyć obciążenia skupione do punktów zintegrowanych.

FAQ

[EN] FAQ 000654 | Jak przyłożyć obciążenia skupione do powierzchni zakrzywionej?

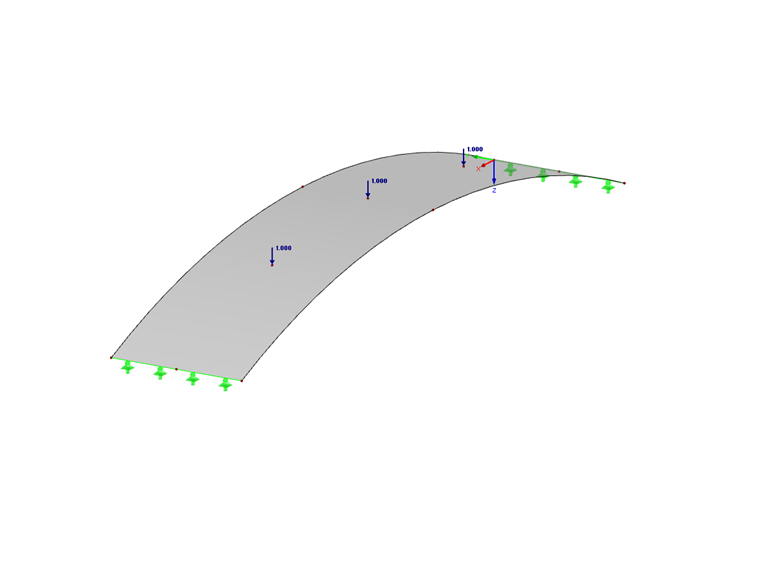

Powierzchnia zakrzywiona z obciążeniami skupionymi
