FAQ 000654 DE

Modellierung | Struktur RFEM

Wie können Einzellasten auf eine gekrümmte Fläche aufgebracht werden?

Antwort

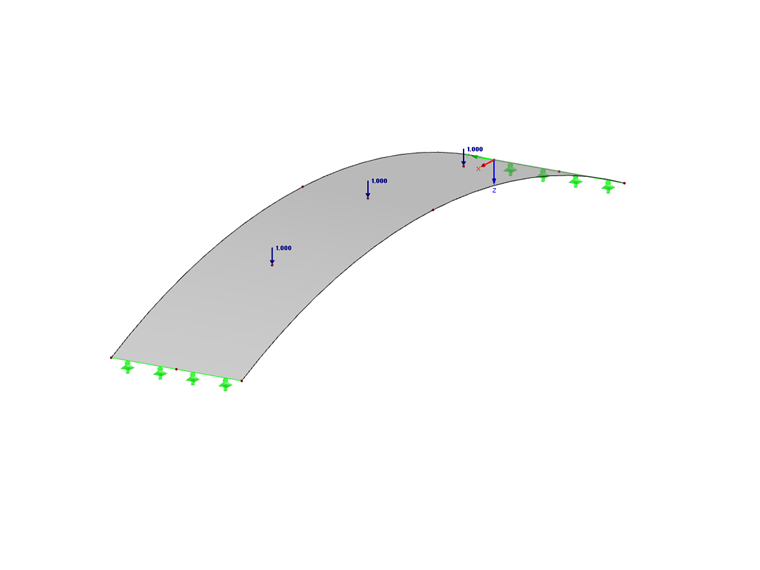

Einzellasten können auf gekrümmten Flächen wie folgt definiert werden:

  • Konstruieren Sie durch die gekrümmte Fläche eine Linie, die die Fläche an den Stellen schneidet, an denen die Einzellast aufgebracht werden soll.
  • Wählen Sie im Menü "Extras" die Funktion "Linien/Stäbe verbinden".
  • Ziehen Sie mit der Maus in der Grafik ein Rechteck in den Bereich auf, in dem die Linie die Fläche durchstößt. Es werden Punkte auf der Fläche erzeugt.
  • Die Punkte liegen jetzt genau auf der Fläche. Sie sind jedoch noch nicht mit der Fläche verbunden. Bei ebenen Flächen geschieht das automatisch. Bei gekrümmten Flächen müssen die Punkte manuell integriert werden. Klicken Sie dazu doppelt auf die Fläche, in der Punkte integriert werden sollen. Wählen Sie das Register "Integriert" und fügen Sie die Nummern der Punkte, z.B. mit [Pick], in die Liste ein.
  • Alle nicht mehr benötigten Punkte und Linien können gelöscht werden.
  • Jetzt können die integrierten Punkte mit Einzellasten belastet werden.
