Wywoływanie ustawień globalnych
Podstawowe ustawienia dla wymiarowania konstrukcji drewnianych są zarządzane w oknie dialogowym „Ustawienia globalne”. Okno to jest w zasadzie niezależne od normy, którą wybrano w podstawowych danych modelu. Jednak wartości domyślne mogą się od siebie różnić.

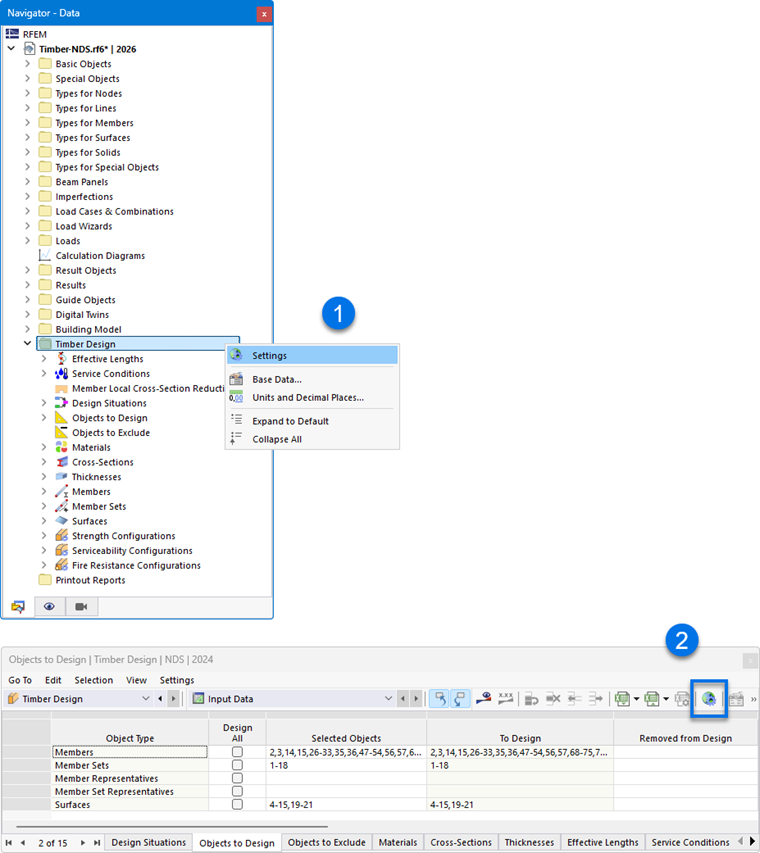

Ustawienia globalne można wywołać jedną z następujących metod:
- menu kontekstowe w pozycji nawigatora „Wymiarowanie konstrukcji drewnianych”
- przycisk
na pasku narzędzi tabel wymiarowania konstrukcji drewnianych

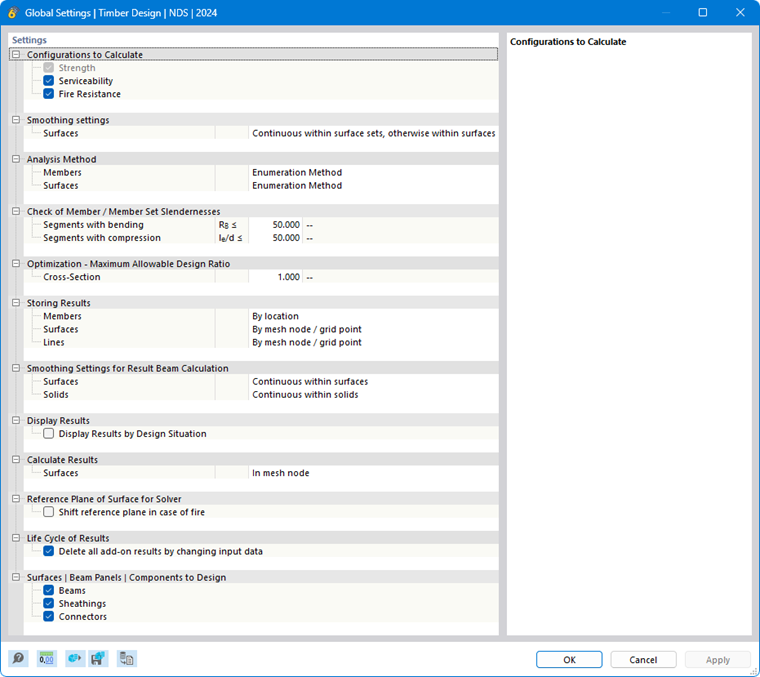

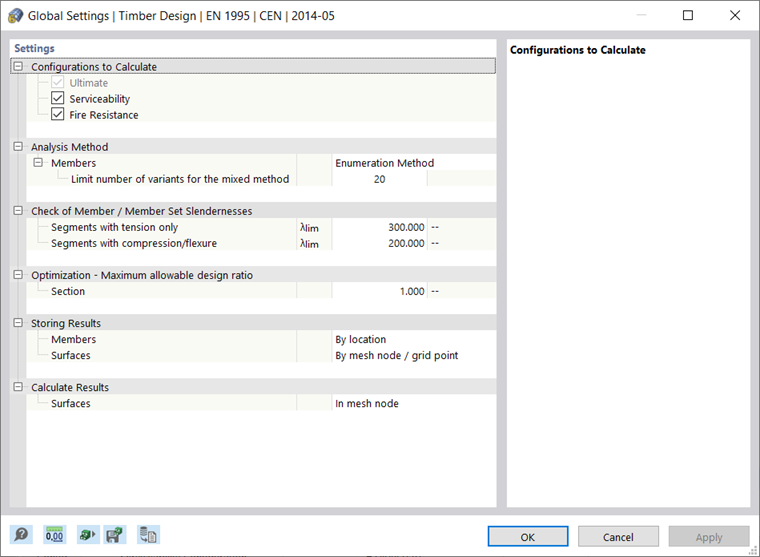

Ustawienia globalne
Za pomocą przycisku
można przywrócić ustawienia domyślne dla normy.
Konfiguracje do obliczenia
Domyślnie wszystkie dostępne konfiguracje są wymiarowane. Jeśli jednak na przykład chcesz zrezygnować z analizy użytkowalności, dezaktywuj opcję „Użytkowalność”. W takim przypadku nie będą prowadzone żadne sprawdzenia użytkowalności; dane wejściowe dla wymiarowania konstrukcji drewnianych zostaną odpowiednio ograniczone.
Sytuacje obliczeniowe przypisane do dezaktywowanej konfiguracji nie są uwzględniane przy sprawdzaniu. Przypisanie sytuacji obliczeniowych jest określone w tabeli Sytuacje obliczeniowe.
Ustawienia wygładzania
Ustawienia wygładzania są istotne dla wymiarowania powierzchni. Naprężenia są wyznaczane dla węzłów siatki MES, a następnie wygładzane metodą interpolacji. Dzięki temu na wykresie widoczny jest ciągły przebieg wyników.
Na liście dostępne są następujące ustawienia wygładzania:
- Stałe w elementach siatki
- Nieciągłe
- Ciągłe w obrębie powierzchni
- Ciągłe w obrębie zestawów powierzchni, w pozostałych przypadkach w obrębie powierzchni (wartość domyślna)
- Ciągłe w obrębie wszystkich powierzchni
Poszczególne możliwości są opisane w rozdziale Ergebnisglättung podręcznika RFEM.
Metoda sprawdzania
W tej sekcji można określić, w jaki sposób siły wewnętrzne z kombinacji obciążeń i kombinacji wyników są przekazywane do wymiarowania. Na liście dostępne są trzy metody sprawdzania.
- Metoda enumeracyjna
Wszystkie kombinacje obciążeń i kombinacje wyników danej sytuacji obliczeniowej są obliczane oddzielnie. To podejście zwykle daje najdokładniejsze wyniki, ale może prowadzić do dłuższego czasu obliczeń.
- Metoda obwiedni
Najpierw obliczane są obwiedniowe siły wewnętrzne (max/min) wszystkich kombinacji obciążeń i kombinacji wyników danej sytuacji obliczeniowej. Następnie sprawdzenia są prowadzone z użyciem tych sił wewnętrznych. W porównaniu z metodą enumeracyjną można w ten sposób skrócić czas obliczeń. Nie można jednak wykluczyć, że wszystkie konfiguracje zostaną uwzględnione.
- Metoda mieszana
To podejście stanowi kompromis pomiędzy dwiema pozostałymi metodami: dla prętów i powierzchni można określić osobno górny limit liczby wariantów danej sytuacji obliczeniowej, które mają być wymiarowane metodą enumeracyjną. Gdy tylko liczba kombinacji obciążeń i kombinacji wyników przekroczy ten limit, wymiarowanie odbywa się metodą obwiedniową.
Sprawdzenie smukłości prętów/zestawów prętów
W ramach wymiarowania drewna sprawdzana jest również smukłość prętów i zestawów prętów pod rozciąganiem lub ściskaniem, wzgl. zginaniem. Tutaj można określić wartości graniczne (λlim, RB itd.). Jeśli dla prętów lub zestawów prętów przeznaczonych do wymiarowania zdefiniowano Długości wyboczeniowe dla segmentów, są one uwzględniane przy obliczaniu smukłości. Ocena jest przedstawiana w tabelach wyników dla Smukłości.
Optymalizacja - maksymalne dopuszczalne wykorzystanie
Dodatek może przeprowadzić optymalizację dla standardowych przekrojów (patrz rozdział Przekroje). Podczas sprawdzania możliwych wariantów wykorzystanie wariantu jest porównywane z wartością maksymalną zdefiniowaną w tym miejscu.
Zapis wyników
W modelach z kilkoma tysiącami obiektów pliki wyników mogą stać się bardzo duże. Na liście dostępne są dwie możliwości, które pozwalają wpływać na zapis wyników wymiarowania.
- Według miejsca lub Według węzła siatki/punktu rastra
Maksymalne wyniki są zapisywane dla wszystkich punktów naprężeń prętów wzgl. węzłów siatki MES i punktów rastra powierzchni. Ma to odpowiedni wpływ na rozmiar pliku.
- Według obiektu
Zapisywane są tylko maksymalne wyniki każdego pręta wzgl. każdej powierzchni. Plik wyników jest znacznie mniejszy.
Ustawienia wygładzania dla obliczania wyników prętów
Pręt wynikowy integruje siły wewnętrzne prętów, powierzchni lub brył. Dla wymiarowania w dodatku można określić, jakie ustawienie wygładzania ma być przyjęte przy integracji wyników. Na liście dostępne są następujące możliwości:
- Stałe w elementach siatki
- Nieciągłe
- Ciągłe w obrębie powierzchni wzgl. brył
- Ciągłe w obrębie zestawów powierzchni wzgl. zestawów brył, w pozostałych przypadkach w obrębie powierzchni wzgl. brył
- Ciągłe w obrębie wszystkich powierzchni wzgl. brył
Poszczególne możliwości są opisane w rozdziale Ergebnisglättung podręcznika RFEM.
Wyświetlanie wyników
Jeżeli pole wyboru „Wyświetlaj wyniki według sytuacji obliczeniowej” jest zaznaczone, wyniki w tabelach są wyświetlane oddzielnie dla każdej sytuacji obliczeniowej.
Obliczanie wyników
Wyniki powierzchni opierają się na wynikach w węzłach siatki MES, które są przetwarzane do wyjścia graficznego z uwzględnieniem Ustawienia wygładzania. Podobnie jak dla wyników analizy statycznej, w Nawigatorze - Wyniki można wybrać, czy wartości mają być wyświetlane w węzłach siatki MES, czy w punktach rastra powierzchni (patrz rozdział Wartości wyników na powierzchniach podręcznika RFEM).
Dwie opcje na liście dotyczą wyników w tabelach oraz w szczegółach sprawdzenia: pozwalają określić, czy wyświetlane mają być wartości węzłów siatki, czy punktów rastra. Siatka powierzchni przedstawia niezależne od siatki MES wyjście w punktach wynikowych o regularnych odstępach (patrz rozdział Powierzchnie podręcznika RFEM). Opcje te nie mają wpływu na wyniki graficzne.
Poziom odniesienia powierzchni dla solvera
Funkcja „Przesuń poziom odniesienia w przypadku pożaru” umożliwia przeniesienie płaszczyzny powierzchni do pierwotnego położenia („poziomu zerowego”) na potrzeby wymiarowania ogniowego. Odbywa się to poprzez modyfikację składników mimośrodu macierzy sztywności.
Cykl życia wyników
Gdy tylko w danych wejściowych zostanie wprowadzona zmiana, wyniki wymiarowania konstrukcji drewnianych są usuwane. Gwarantuje to, że wymiarowanie opiera się na prawidłowych warunkach brzegowych. W niektórych przypadkach może jednak być wskazane zachowanie wyników (na przykład, aby w złożonym modelu wprowadzić zmianę, która nie ma wpływu na wymiarowanie). W takim przypadku dezaktywuj pole wyboru. Po zmianie nie będzie wykonywane ponowne obliczenie. Wszystkie wyniki, których dotyczy ta zmiana, będą wtedy wyświetlane na czerwono. Mogą one już nie być ważne. Zostaną zaktualizowane dopiero po ponownym wymiarowaniu.
Powierzchnie | Tarcze belkowe | Komponenty do wymiarowania
Ostatnia kategoria ma znaczenie tylko wtedy, gdy dodatek Wielowarstwowe powierzchnie jest aktywowany w podstawowych danych modelu i w modelu występują powierzchnie typu grubości Tarcza belkowa.
Za pomocą pól wyboru można określić, które komponenty mają być sprawdzane przy wymiarowaniu tarcz belkowych:
- dźwigary
- poszycia
- łączniki
Jeśli chcesz na przykład otrzymać tylko sprawdzenia dla łączników i zrezygnować z wymiarowania elementów ramy i słupków, dezaktywuj tutaj niepotrzebne grupy komponentów.
