通过'面配筋'类型，您可以定义如何使用钢筋或钢筋对面进行加固。
输入选项
软件提供了几种不同的配筋方案。

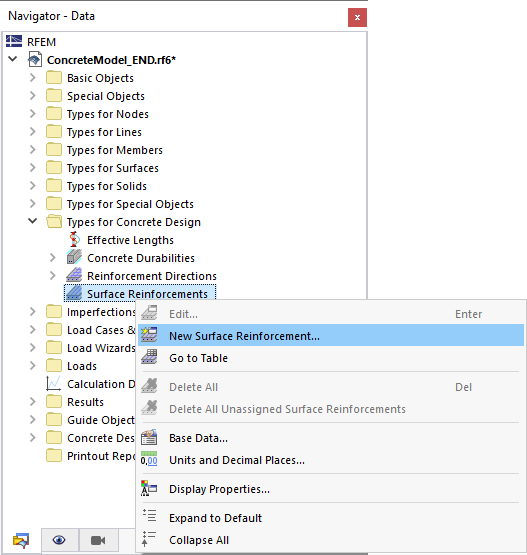

导航器的右键菜单
在'导航器 - 数据'中，右键点击面的配筋类别。 然后在右键菜单中选择新建面的配筋。

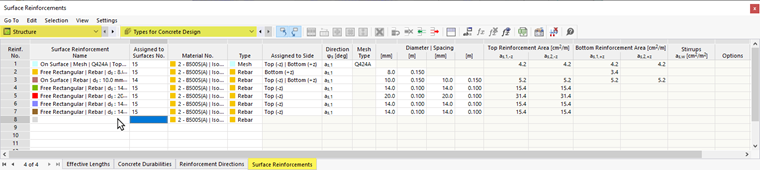

表
在表格中，主类别为结构，子类别类型为混凝土设计。 双击面的配筋工作表中的空行。
面的属性

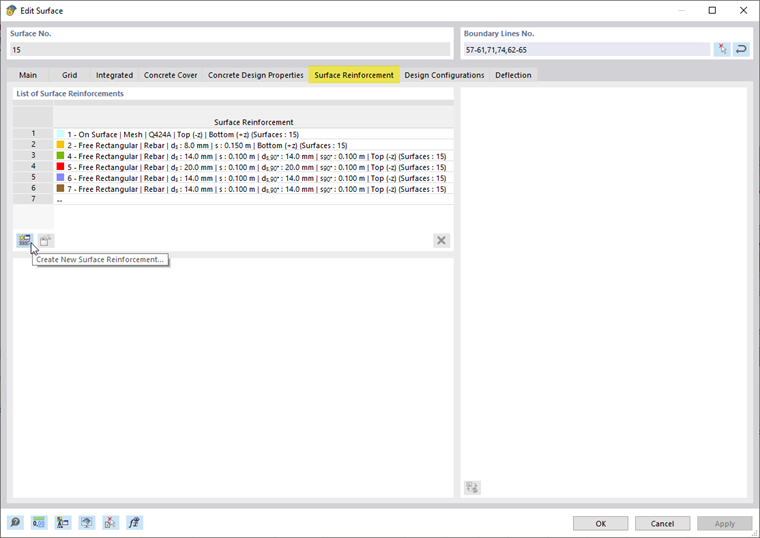

用户可以直接通过面的属性创建新的面配筋。 打开编辑面对话框，然后切换到面配筋选项卡。

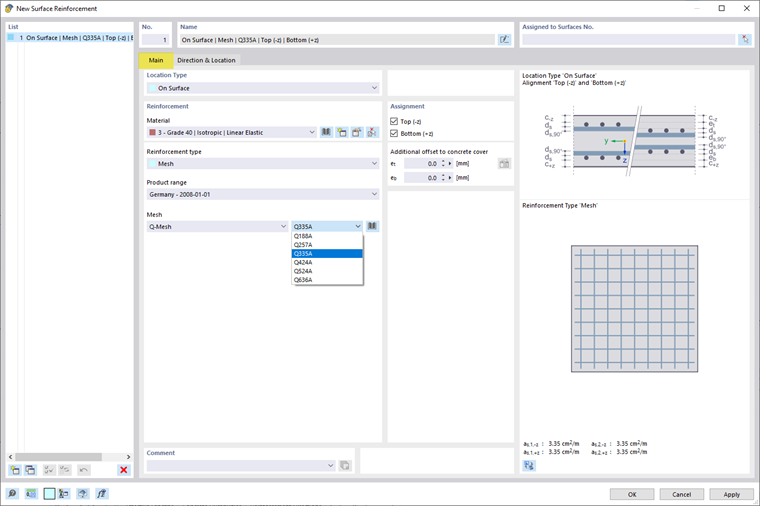

基本
在基本选项卡中，您可以定义面配筋的基本参数。

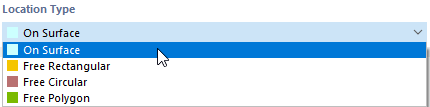

位置类型
【区域类型】决定了面配筋的基本几何属性。
预设位置类型为'在面上'。 因此，在其他截面中定义的钢筋将应用于整个面。
对于'自由矩形'、'自由圆形'和'自由多边形'类型，您可以为面配筋指定一个独立于实际面几何形状的几何形状[SCHOOL.INSTITUTION]
钢筋
材料
为面配筋分配一种材料。 如果您已经在模型中定义了合适的钢筋，则可以在列表中进行选择。 否则，您可以使用
按钮通过选择 新建材料#材料库 。 您也可以通过使用
按钮直接访问该库。 材料类型默认为 'Reinforcing Steel'。
使用
按钮可以更改已经分配的材料。 使用
按钮，可以从另一个面以图形方式传递钢筋。

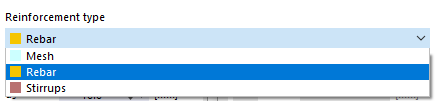

配筋类型

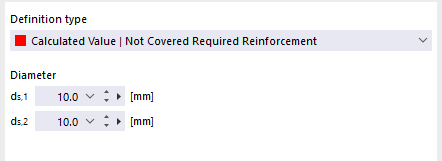

配筋类型可以定义可用的面配筋的类型。

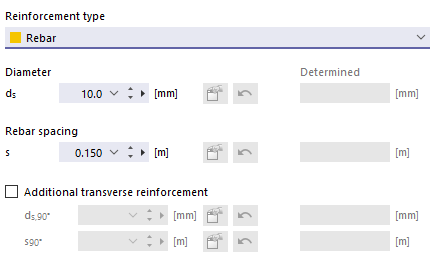

- 钢筋

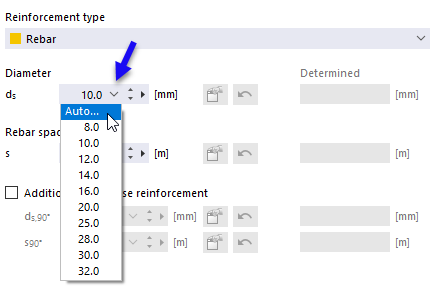

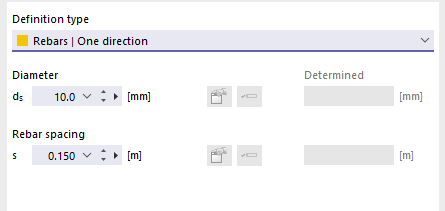

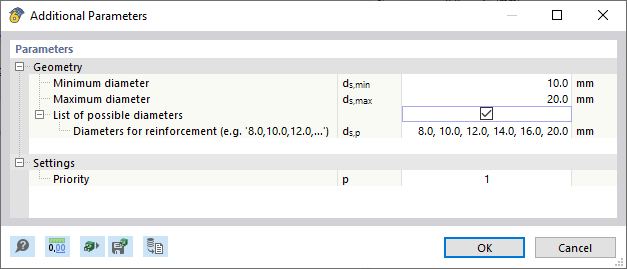

输入钢筋的'直径' ds 和'钢筋间距's 。 设置是关于钢筋方向 1 的("主配筋")。 如果您希望程序在设计中计算直径或距离，请选择自动选项。
用户可以在对话框右侧指定参数。

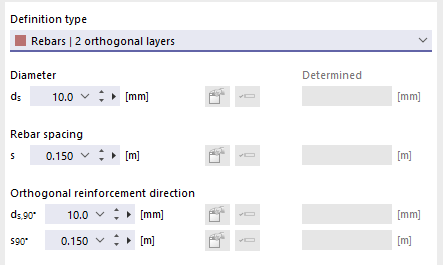

如果要额外设置与方向 1 正交的钢筋，请激活'附加横向钢筋'复选框。 这将激活配筋方向 2 的输入栏，在该输入栏中您可以定义直径 ds,90°和钢筋间距 s90° 。

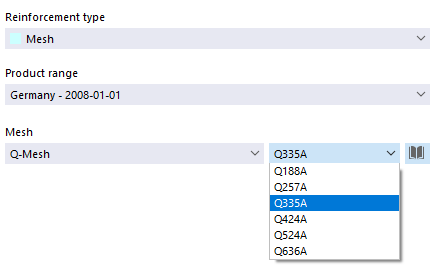

- 网格
在列表中选择某些国家/地区可用的支座网格的'交付程序'。 在'网格'列表中，您可以定义网格类型并选择一种特定的网格设计。

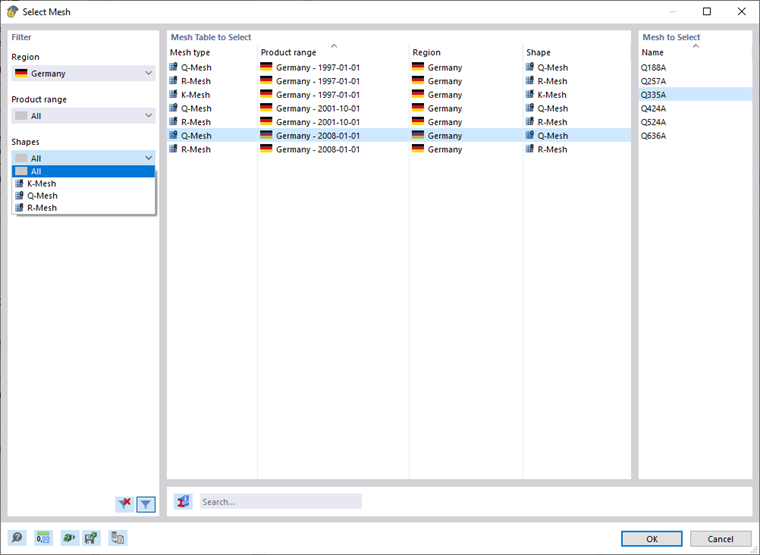

点击
按钮，可以访问更大的钢筋网格库， 您可以在'筛选'部分中选择产品范围，然后导入相关网格。

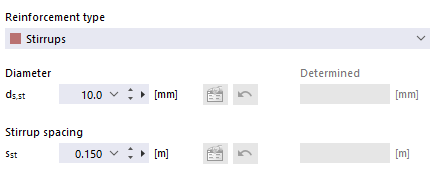

- 箍筋
在杆件的'直径' ds,st和箍筋间距' sst上输入剪切配筋。

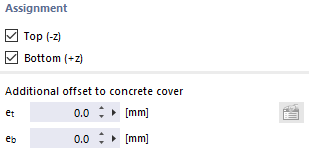

分配
使用该对话框部分中的复选框可以定义纵向配筋所在的面。 该选项不适用于箍筋。

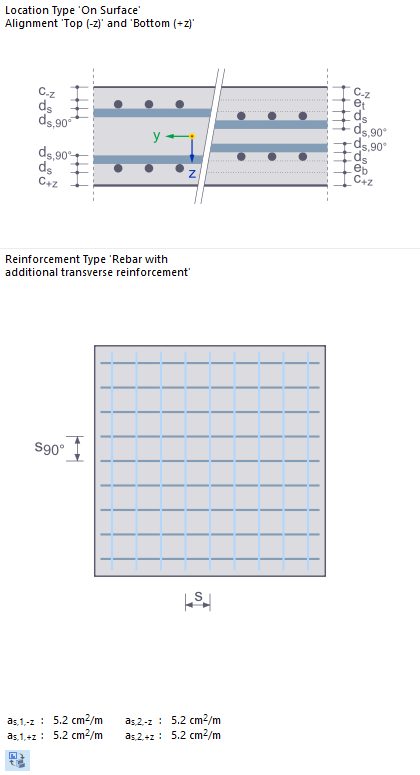

如果为一个面分配多层钢筋（附加钢筋），则钢筋的偏心可以视为'混凝土保护层的附加偏移'。 在这里定义附加钢筋的尺寸 eo (顶层)和 eu (底层)。 在右侧的信息图中，偏心距离的参考点分别显示为 et （上）和 eb （下）。
方向和位置
在钢筋方向和位置选项卡中，您可以定义钢筋的方向。 内容与钢筋的 位置类型 一致。
配筋方向
如果位置类型为'在面上'的钢筋遍布整个面，则通过输入类型{%/0000536 钢筋方向]]来指定钢筋的排列。 主钢筋的方向为 1 (as,1 )。 用户也可以在下拉菜单中选择方向 2 (as,2 ) 作为主钢筋的方向。
作为替代方法，您可以自由定义配筋方向 1，只要它'平行于两点'： 输入这些点的坐标或使用
按钮在工作窗口中依次选择这些点。 横向钢筋的方向 2 与主钢筋正交。

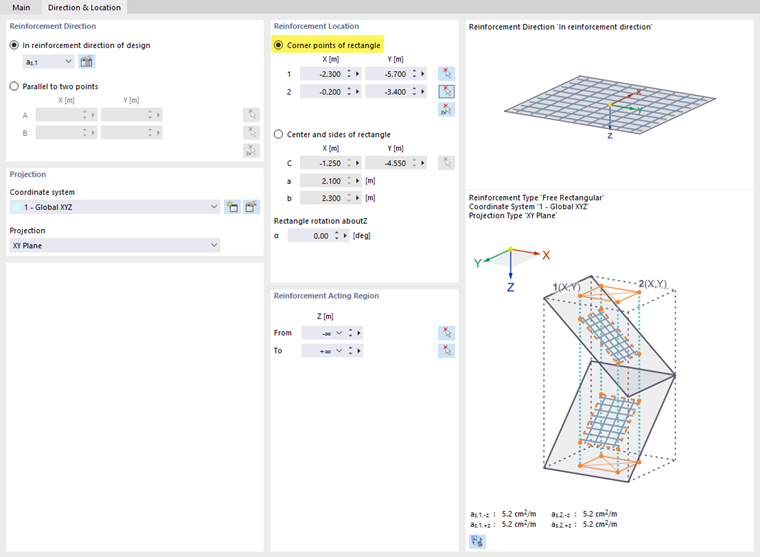

钢筋位置
如果选择了'自由配筋'（自由矩形、自由圆形、自由多边形）作为位置类型，则可以更精确地指定面配筋的位置。
矩形、圆形和多边形的自由配筋与输入相应的自由面荷载相似，详见章节 {%/zh#/en-US/downloads-and-information/documents/online-manuals/rfem-6/000279自由矩形荷载]]、{%/en#/zh/downloads-and-information/documents/online-manuals/rfem-6/000280 -US/downloads- and-info/documents/online-manuals/rfem-6/000281 RFEM 手册的自由多边形荷载 ]]。 通过输入'角点'或'中心和边'或'半径'，可以定义一个区域，在该区域中要考虑自由面的配筋。
投影
与自由面荷载一样，面的配筋也可以投影到平面上。

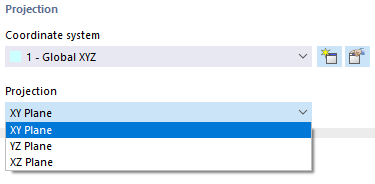

定义'坐标系'，然后从'投影'列表中选择钢筋投影到全局平面的 XY、YZ 或 XZ 上。 投影平面不得垂直于钢筋的布置面。
布筋范围
如果您选择了'自由配筋'（自由矩形、自由圆形、自由多边形）作为位置类型，则可以进一步指定该钢筋的位置。
默认情况下，配筋面积在投影前后和正的方向(-∞/+∞)上有效。 这样，在投影方向上的所有面都将获得定义的配筋。 如果要限制投影方向的范围，例如因为投影只在负方向上有效，则可以在该输入栏中输入坐标或使用
按钮在模型。
