Armatures de surface

Le type « Armatures de surface » vous permet de définir comment les armatures d’une surface sont disposées à l’aide de barres ou de treillis d’armatures.

Options d’entrée

Le logiciel propose plusieurs options pour la saisie des armatures de surface.

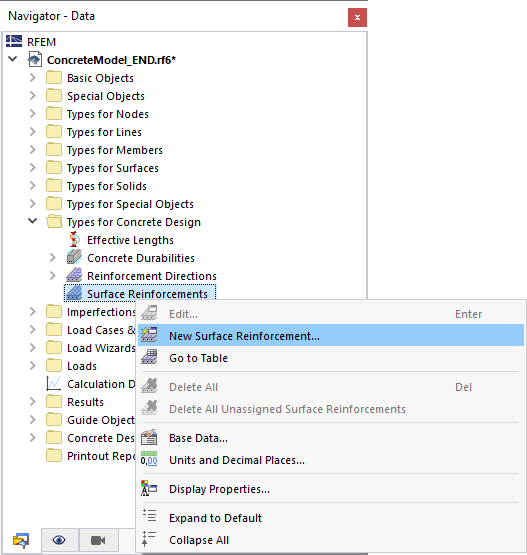

Menu contextuel du navigateur

Dans le « Navigateur - Données », cliquez-droit sur la catégorie Armatures de surface. Sélectionnez ensuite Nouvelle armature de surface dans le menu contextuel.

Tableau

Dans le tableau, définissez la catégorie principale Structure et la sous-catégorie Types pour la Vérification du béton. Double-cliquez sur une ligne vide dans l’onglet Armatures de surface.

Propriété de surface

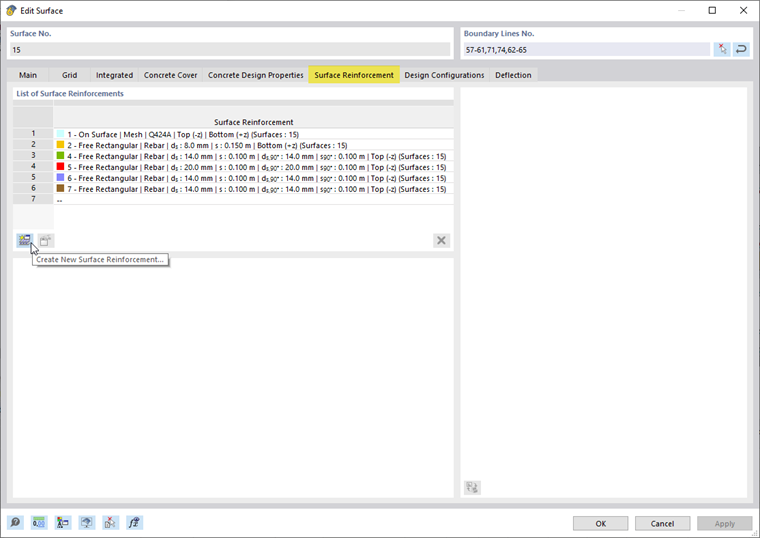

Vous pouvez créer de nouvelles armatures de surface directement comme propriété d’une surface. Ouvrez la boîte de dialogue Modifier la surface et accédez à l’onglet Armatures de surface.

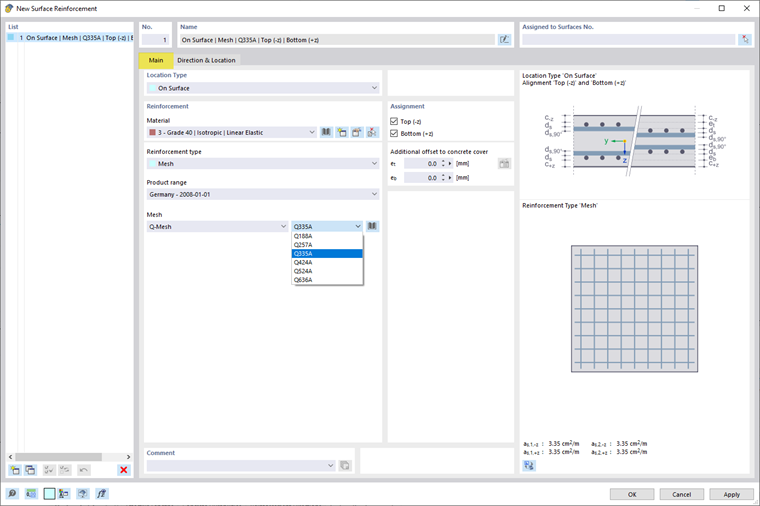

Général

L’onglet Général, permet de définir des paramètres de base pour les armatures de surface.

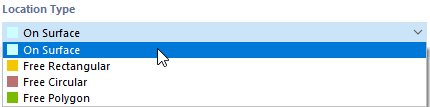

Type de position

Le type de position définit les propriétés géométriques de base des armatures de surface.

Le type de position « Sur la surface » est prédéfini. Ainsi, les armatures définies dans les autres sections seront appliquées sur toute la surface.

Pour les types « Rectangulaire libre », « Circulaire libre » et « Polygonale libre », vous pouvez définir une géométrie indépendante de la géométrie de la surface réelle pour les armatures de surface.

Armatures

Matériau

Assignez un matériau aux armatures de surface. Si l’acier de béton armé adéquat est déjà défini dans le modèle, il est disponible dans la liste. Sinon, vous pouvez créer un nouveau matériau à l’aide du bouton , en accédant à la bibliothèque de matériaux dans la boîte de dialogue Nouveau matériau . Cette bibliothèque est également directement accessible via le bouton , et le type de matériau « Acier de béton armé » y est prédéfini.

Le bouton permet de modifier un matériau déjà assigné. Le bouton permet de transférer graphiquement un acier de béton armé depuis une autre surface.

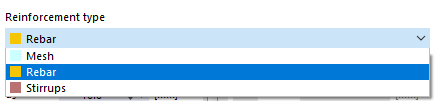

Type de définition

Le type d’armatures permet de définir quel type d’armatures de surface est présent.

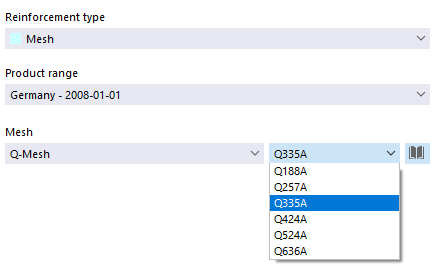

• Treillis

Sélectionnez la « Gamme de produits » disponible pour certains pays pour les treillis soudés dans la liste. Dans la liste « Treillis », vous pouvez ensuite définir le type de treillis et sélectionner une exécution spécifique.

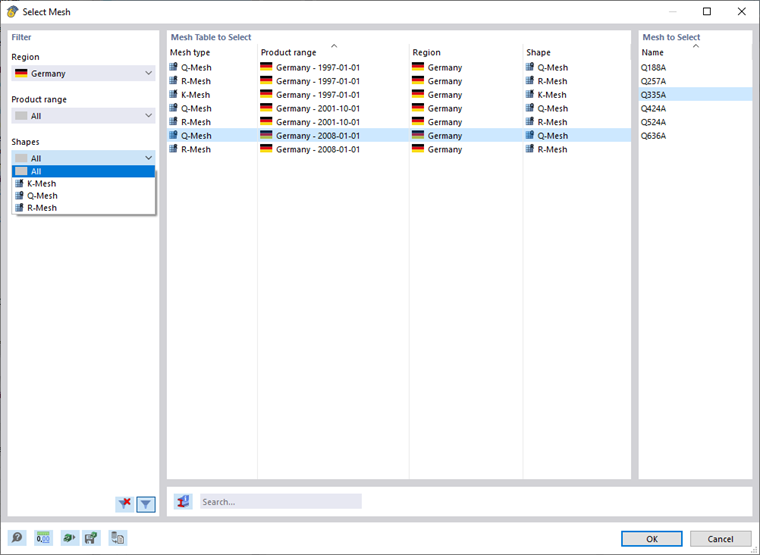

Le bouton vous donne accès à une bibliothèque étendue de treillis en acier de béton armé. Vous pouvez y choisir une gamme de produits à l’aide des « Filtres » et reprendre le treillis adéquat.

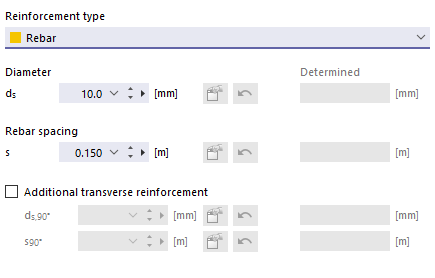

• Barres d’armature | Une direction

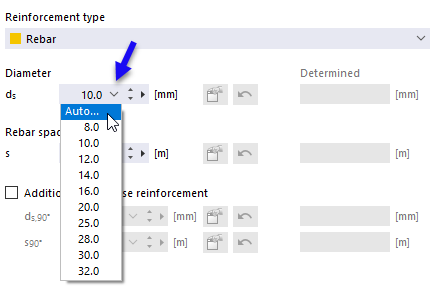

Entrez le « Diamètre » d_s des barres d'armatures et « l'espacement des barres » s. Les spécifications se réfèrent à la direction 1 des armatures (« armature principale »). Si vous souhaitez que le logiciel calcule le diamètre ou la distance lors de la vérification, sélectionnez l’option Automatiquement.

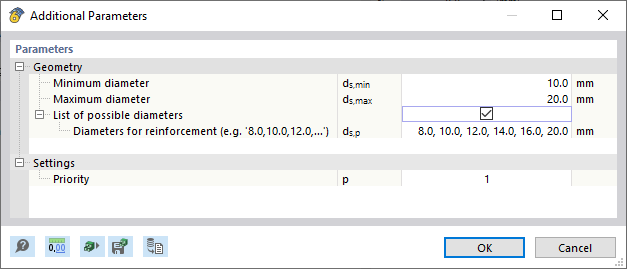

Les paramètres peuvent alors être définis dans une boîte de dialogue distincte.

Si vous souhaitez également appliquer des armatures orthogonales à la direction 1, sélectionnez le type de définition « Barres d'armature | 2 couches orthogonales ».

• Barres d’armature | 2 couches orthogonales

Indiquez le « Diamètre » d_s ou d_s,90° des barres d’armature et l’« espacement » s ou s_90° des barres. Les indications se réfèrent aux directions 1 (« Armature principale ») et 2 (« Armature transversale ») des armatures. Si le logiciel doit déterminer le diamètre ou l’espacement lors du dimensionnement, sélectionner l’option Automatiquement.

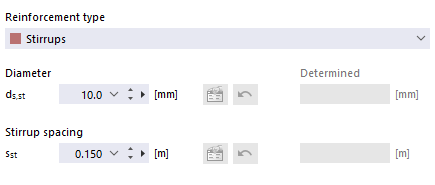

• Armatures d’effort tranchant | Cadres

Pour l’armature d’effort tranchant, entrez le « Diamètre » d_s,st des barres et l’« Espacement des cadres » s_st.

• Valeur calculée | Armatures requises non couvertes

Ce type d’armature propose la détermination programmatique du taux d’armature de surface. Pour cela, les vérifications à l’état limite ultime sont effectuées. Les armatures requises qui en résultent sont reprises en tant qu’armature prévue des armatures de surface du type « Valeur calculée ». Pour cette armature, la vérification ultérieure est également effectué pour l'état limite de service.

Indiquez le « Diamètre » d_s des barres d’armatures. Les indications se réfèrent aux directions 1 (« Armature principale ») et 2 (« Armature transversale ») des armatures. L’angle entre les directions 1 et 2 des armature est de 90°.

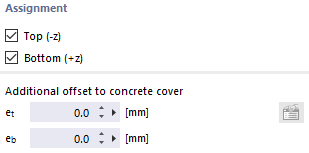

Attribution

Les cases à cocher de cette section permettent de définir le ou les côtés des surfaces sur lesquels les armatures longitudinales sont positionnées. Pour les armature de cadres, cette option n’est pas disponible.

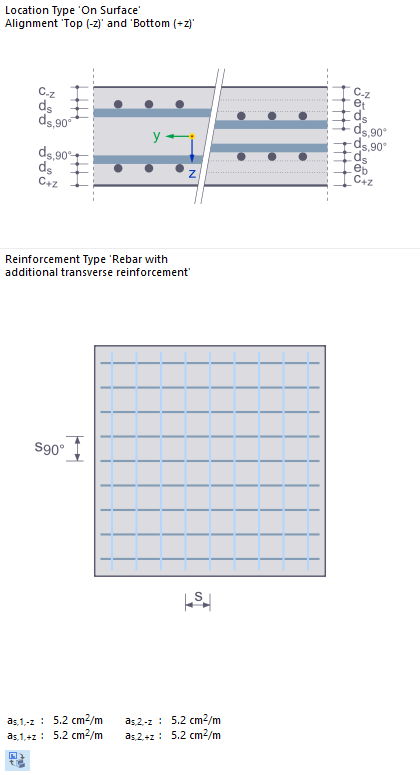

Si vous assignez plusieurs couches d'armatures superposées (armatures supplémentaires) à une surface, vous pouvez considérer l’excentrement des couches comme un « décalage supplémentaire de l'enrobage de béton ». Définissez ici les dimensions e_o (couche supérieure) et e_u (couche inférieure) pour l’armature supplémentaire. Dans l'infographie à droite, les points de référence des distances pour les excentrements sont indiqués e_t (« haut ») et e_b (« bas »).

Direction et position

L’onglet Direction et position vous permet de définir la direction des armatures. Le contenu est aligné avec le type de position des armatures.

Direction d’armatures

Si les armature avec le type de position « Sur la surface » sont disposées sur l’ensemble de la surface, le type directions d’armatures définit la disposition des armatures. L'armature principale est prédéfinie « dans la direction des armatures de calcul » avec la direction 1 (a_s,1). Dans la liste, vous pouvez également sélectionner la direction 2 (a_s,2) comme direction pour l'armature principale.

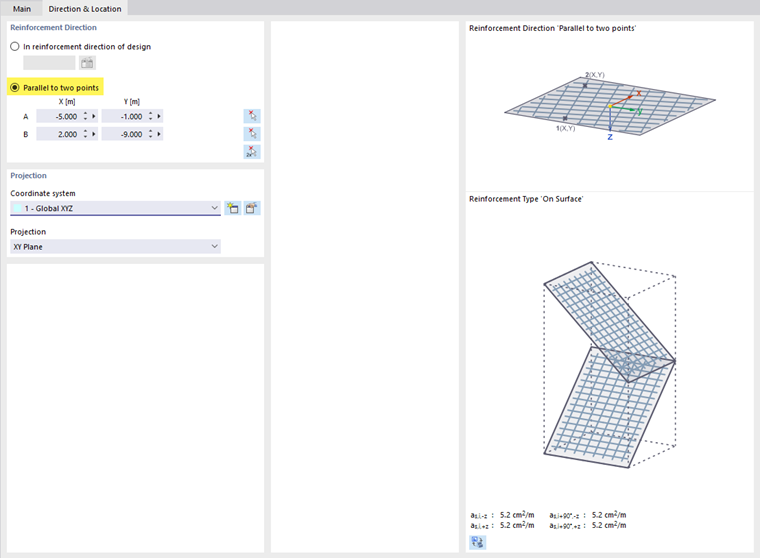

Alternativement, vous pouvez définir librement la direction de l'armature 1, à condition qu'elle soit 'Parallèle à deux points': saisissez les coordonnées de ces points ou sélectionnez-les successivement dans la fenêtre de travail via le bouton . Vous pouvez également sélectionner la direction 2 (a_s,2) dans la liste comme direction d’armature principale.

Position d’armature

Si vous avez sélectionné une « armature libre » (rectangulaire libre, circulaire libre, polygonal libre) comme type de position, vous pouvez définir la position des armatures de surface plus précisément.

L'entrée d'une armature rectangulaire, circulaire et polygonale libre est comparable avec l'entrée d'une charge surfacique libre, comme décrit dans les chapitres Charges rectangulaires libres, Charges circulaires libres et Charges polygonales libres du manuel RFEM. En entrant les « Points d'angle », le « Centre et les côtés » ou encore le « Rayon », vous pouvez définir une zone où les armatures de surface libres doivent être considérées.

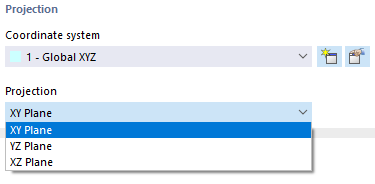

Projection

Il est possible de projeter les armatures de surface dans un plan, comme c'est le cas pour les charges surfaciques libres.

Définissez le « Système de coordonnées », et sélectionnez dans la liste « Projection » sur quel plan global XY, YZ ou XZ les armatures doivent être projetées. Le plan de projection ne doit pas être perpendiculaire à une surface comportant une armature.

Région où les armatures agissent

Si vous avez sélectionné une « armature libre » (rectangulaire libre, circulaire libre, polygonale libre) comme type de position, vous pouvez spécifier plus en détail la position de cette armature.

Par défaut, l'aire d'armatures est efficace indéfiniment dans les directions de projection négative et positive (-∞/+∞). Toutes les surfaces dans la direction de projection sont ainsi fournies avec l'armature définie. Si vous souhaitez limiter les plages de direction de projection, par exemple, si la projection ne doit être active que dans la direction négative, vous pouvez entrer les coordonnées dans la zone de texte ou sélectionner un point adapté dans le modèle à l'aide du bouton .
