Flächenbewehrungen

Mit dem Typ 'Flächenbewehrungen' legen Sie fest, wie die Bewehrung einer Fläche mit Bewehrungsstäben oder Matten ausgeführt wird.

Eingabemöglichkeiten

Im Programm bestehen mehrere Möglichkeiten, wie Sie Flächenbewehrungen eingeben können.

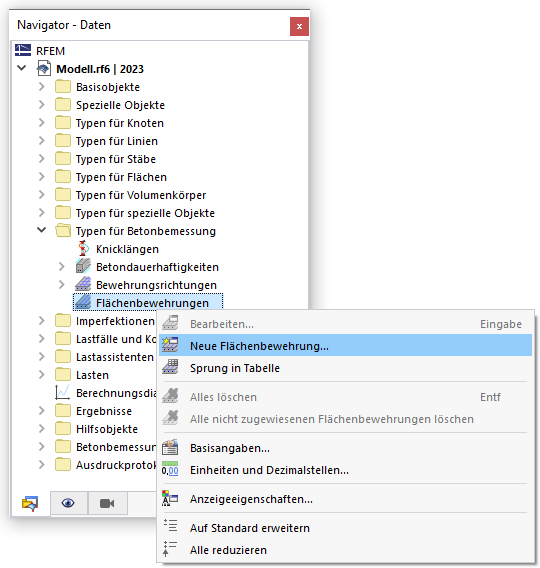

Navigator-Kontextmenü

Klicken Sie im 'Navigator - Daten' die Kategorie Flächenbewehrungen mit der rechten Maustaste an. Im Kontextmenü wählen Sie dann den Eintrag Neue Flächenbewehrung aus.

Tabelle

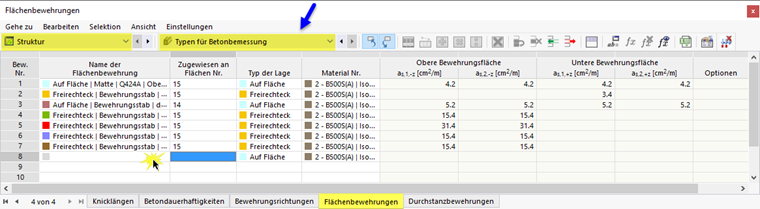

Stellen Sie in der Tabelle die Hauptkategorie Struktur und die Unterkategorie Typen für Betonbemessung ein. Führen Sie im Tabellenblatt Flächenbewehrung einen Doppelklick in eine freie Zeile aus.

Flächen-Eigenschaft

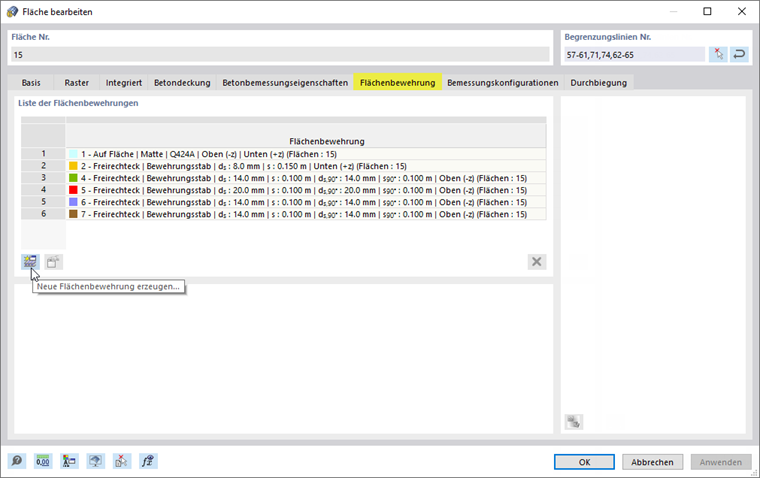

Sie können eine neue Flächenbewehrung direkt als Eigenschaft einer Fläche anlegen. Öffnen Sie den Dialog Fläche bearbeiten und wechseln in das Register Flächenbewehrung.

Basis

Im Register Basis treffen Sie grundlegende Vorgaben für die Flächenbewehrung.

Ortstyp

Der Ortstyp legt die geometrischen Grundeigenschaften der Flächenbewehrung fest.

Der Ortstyp 'Auf Fläche' ist voreingestellt. Damit wird die in den weiteren Abschnitten definierte Bewehrung über die gesamte Fläche angesetzt.

Bei den Typen 'Freirechteck', 'Freirund' und 'Freivieleck' können Sie eine Geometrie für die Flächenbewehrung vorgeben, die unabhängig von der Geometrie der eigentlichen Fläche ist.

Bewehrung

Material

Weisen Sie der Flächenbewehrung ein Material zu. Wenn Sie den geeigneten Betonstahl bereits im Modell definiert haben, steht dieser in der Liste zur Auswahl. Anderenfalls können Sie über die Schaltfläche ein neues Material erzeugen, indem Sie im Dialog Neues Material auf die Materialbibliothek zugreifen. Diese Bibliothek ist über die Schaltfläche auch direkt zugänglich. Dort ist der Materialtyp 'Betonstahl' voreingestellt.

Über die Schaltfläche können Sie ein bereits zugewiesenes Material ändern. Mit der Schaltfläche haben Sie die Möglichkeit, einen Betonstahl grafisch von einer anderen Fläche zu übernehmen.

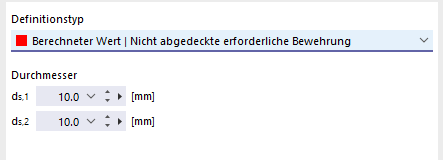

Bewehrungstyp

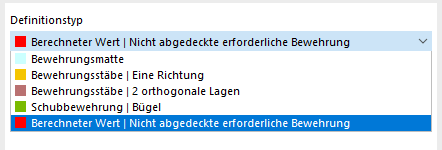

Mit dem Bewehrungstyp legen Sie fest, welche Art von Flächenbewehrung vorliegt.

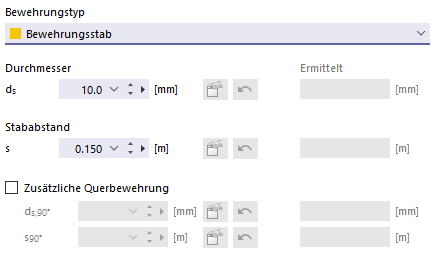

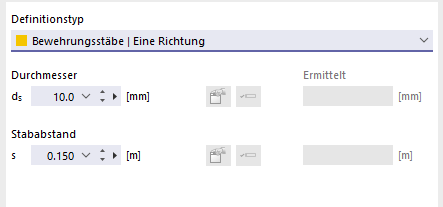

• Bewehrungsstab

Geben Sie den 'Durchmesser' d_s der Bewehrungsstäbe und den 'Stababstand' s an. Die Angaben beziehen sich auf die Richtung 1 der Bewehrung ("Hauptbewehrung"). Soll das Programm den Durchmesser oder Abstand bei der Bemessung auslegen, so wählen Sie die Option Automatisch.

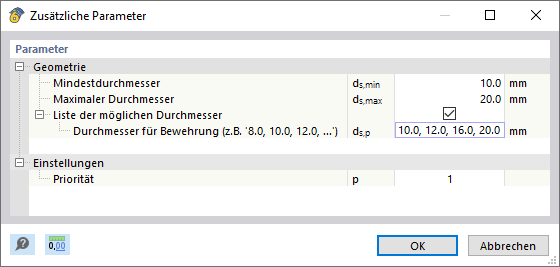

Die Parameter können Sie dann in einem separaten Dialog vorgeben.

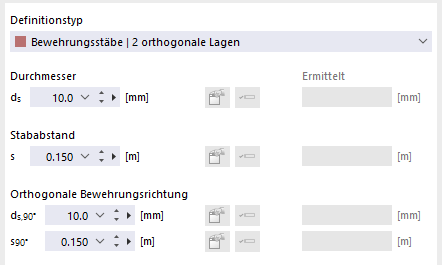

Wenn Sie zusätzlich eine Bewehrung orthogonal zur Richtung 1 ansetzen wollen, aktivieren das Kontrollfeld 'Zusätzliche Querbewehrung'. Damit werden die Eingabefelder für die Bewehrungsrichtung 2 aktiviert, in denen Sie den Durchmesser d_s,90° und den Stababstand s_90° festlegen können.

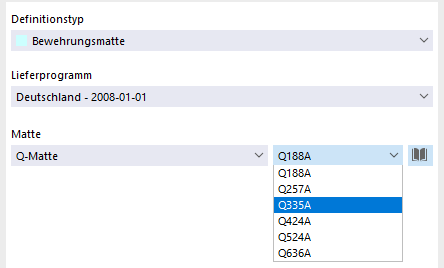

• Matte

Wählen Sie in der Liste das 'Lieferprogramm' für Lagermatten aus, das für bestimmte Länder zur Verfügung steht. In der Liste 'Matte' können Sie dann den Mattentyp festlegen und abschließend eine bestimmte Ausführung auswählen.

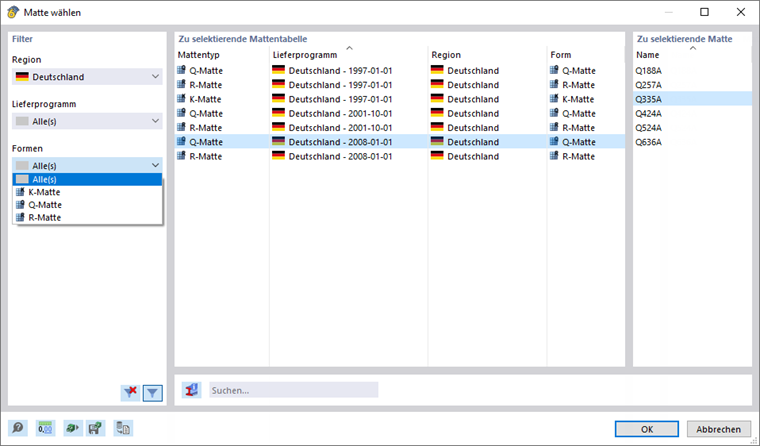

Mit der Schaltfläche ist eine umfangreiche Bibliothek von Betonstahlmatten zugänglich. Dort können Sie im Abschnitt 'Filter' ein Lieferprogramm auswählen und die passende Matte übernehmen.

• Bügel

Geben Sie für die Schubbewehrung den 'Durchmesser' d_s,st der Stäbe und den 'Bügelabstand' s_st an.

Zuordnung

Mit den Kontrollfeldern in diesem Abschnitt legen Sie die Flächenseite(n) fest, auf der oder denen die Längsbewehrung positioniert wird. Für eine Bügelbewehrung ist diese Möglichkeit nicht gegeben.

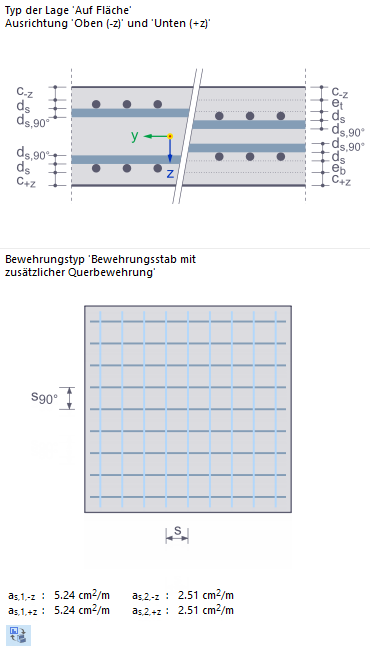

Falls Sie einer Fläche mehrere Bewehrungslagen übereinander zuordnen (Zulagebewehrung), können Sie die Exzentrizität der Lagen als 'Zusätzlicher Versatz zur Betondeckung' berücksichtigen. Definieren Sie hierzu für die Zulagebewehrung die Maße e_o (obere Lage) und e_u (untere Lage). In der Infografik rechts sind die Bezugspunkte der Abstände für die Exzentrizitäten als e_t (top) und e_b (bottom) dargestellt.

Richtung und Ort

Im Register Richtung und Ort können Sie festlegen, wie die Bewehrung ausgerichtet ist. Der Inhalt ist auf den Ortstyp der Bewehrung abgestimmt.

Bewehrungsrichtung

Wenn die Bewehrung mit dem Ortstyp 'Auf Fläche' in der kompletten Fläche angeordnet wird, gibt der Typ der Bewehrungsrichtungen die Anordnung der Bewehrung vor. Die Hauptbewehrung ist 'In Bewehrungsrichtung der Bemessung' mit der Richtung 1 (a_s,1) voreingestellt. In der Liste können Sie auch die Richtung 2 (a_s,2) als Richtung für die Hauptbewehrung auswählen.

Alternativ können Sie die Bewehrungsrichtung 1 frei festlegen, sofern sie 'Parallel zu zwei Punkten' liegt: Tragen Sie die Koordinaten dieser Punkte ein oder wählen die Punkte über die Schaltfläche nacheinander im Arbeitsfenster aus. Die Richtung 2 der Querbewehrung ist dann orthogonal zur Hauptbewehrung orientiert.

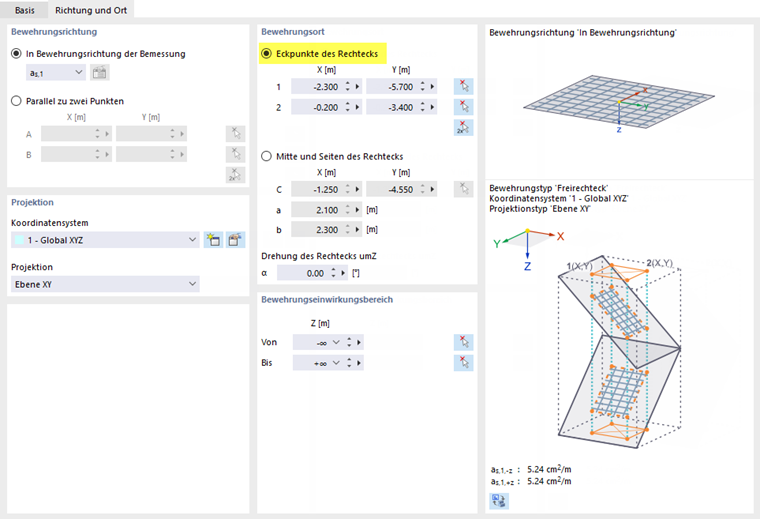

Bewehrungsort

Wenn Sie als Ortstyp eine 'Freie Bewehrung' (Freirechteck, Freirund, Freivieleck) ausgewählt haben, können Sie die Lage der Flächenbewehrung genauer spezifizieren.

Die Eingabe einer freien Rechteck-, Rund- und Vieleckbewehrung ist vergleichbar mit der Eingabe einer entsprechenden freien Flächenlast, wie sie in den Kapiteln Freie Rechtecklasten, Freie Kreislasten und Freie Polygonlasten des RFEM-Handbuchs beschrieben ist. Über die Eingabe der 'Eckpunkte' oder 'Mitte und Seiten' bzw. 'Radius' können Sie einen Bereich definieren, in dem die freie Flächenbewehrung berücksichtigt werden soll.

Projektion

Wie bei freien Flächenlasten kann die Flächenbewehrung auch auf eine Ebene projiziert werden.

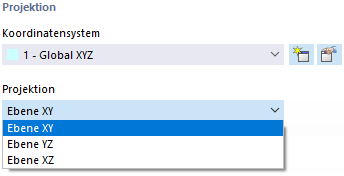

Legen Sie das 'Koordinatensystem' fest und wählen dann in der Liste 'Projektion' aus, auf welche der globalen Ebenen XY, YZ oder XZ die Bewehrung projiziert werden soll. Die Projektionsebene darf nicht senkrecht zu einer Fläche sein, in der die Bewehrung angeordnet wird.

Bewehrungseinwirkungsbereich

Wenn Sie als Ortstyp eine 'Freie Bewehrung' (Freirechteck, Freirund, Freivieleck) ausgewählt haben, können Sie die Positionierung dieser Bewehrung weiter spezifizieren.

Der Bewehrungsbereich ist per Voreinstellung unbegrenzt in die negative und positive Projektionsrichtung wirksam (-∞ / +∞). Damit werden alle Flächen in Projektionsrichtung mit der definierten Bewehrung versehen. Soll der Bereich der Projektionsrichtung eingegrenzt werden, beispielsweise weil die Projektion nur in die negative Richtung aktiv sein soll, so können Sie die Koordinate im Eingabefeld eintragen oder über die Schaltfläche einen geeigneten Punkt im Modell auswählen.
