Especificações de dimensionamento

Flecha e apoios de dimensionamento

No separador Apoio de cálculo e flecha, pode atribuir condições de apoio específicas à barra, ao conjunto de barras ou às representantes. Os apoios de cálculo afetam as verificações (redistribuição de momentos, arredondamento de momentos, redução da força de corte) e a armadura (comprimento de ancoragem). Além disso, é possível entrar aqui as especificações para a verificação da flecha.

Informação

dimensionamento os apoios afetam o dimensionamento de barras com uma posição horizontal ou ligeiramente inclinada (vigas). Não têm sentido para adereços!

Apoio de cálculo

Se já tiver definido um tipo de apoio de cálculo no RFEM ou no RSTAB, pode seleccionar a entrada adequada para o 'apoio de dimensionamento no início da barra' e para o 'apoio de cálculo no final da barra' na list (ver imagem image039375 Definir apoios de dimensionamento ).

Você pode usar o botão Novo ou a entrada na lista para criar um novo tipo de apoio em uma caixa de diálogo separada (ver figura image039378 Novo apoio de cálculo ).

O botão Editar permite editar o tipo de armazenamento selecionado na lista. Pode utilizar o botão Selecionar graficamente comprimentos efetivos para adotar graficamente o tipo de outra barra.

Tipo

O tipo 'betão' é predefinido na lista. As propriedades de apoio específicas de betão estão associadas a este tipo, que pode ser definido na secção ' Apoio no eixo z '.

Apoio no eixo z

A caixa de seleção 'Ativo' controla se o apoio é efetivo na direção do eixo z local da barra.

Como regra, existe um 'apoio direto' da viga. No entanto, se a barra transfere a carga para outra viga como "viga secundária", existe um apoio indireto.

Introduza a 'largura da orientação' w. Está relacionado com o eixo longitudinal x da barra. Por defeito, a 'profundidade de apoio' d resulta da largura da secção da barra; está relacionada com o eixo transversal y. Se pretende especificar manualmente a profundidade de apoio, desmarque a caixa de seleção ' De acordo com a largura da secção da barra '.

Com a caixa de seleção 'Ligação monolítica', pode controlar se existe uma ligação rígida ao apoio ou um apoio rotativo que permite que o momento de apoio seja arredondado.

Para os 'rolamentos internos' são aplicadas condições de geometria diferentes das dos apoios de extremidade para determinar os momentos de cálculo e os comprimentos de ancoragem. Estes são ilustrados no gráfico de diálogo. Para um apoio interno, é possível especificar a relação δ entre o momento redistribuído e o momento inicial determinado elasticamente, a fim de considerar a redistribuição da quantidade de movimento limitada para componentes contínuos, por exemplo, de acordo com EN 1992-1-1, 5.5 (4).

A caixa de seleção 'Ativo para o dimensionamento da flecha' controla se as propriedades de apoio na direção do eixo z local da barra são efetivas para a verificação da flecha. Se o utilizador não pretende considerar o apoio de cálculo para a segmentação, desative a opção "Ativo para o dimensionamento da flecha".

Apoio no eixo y

A caixa de seleção 'Ativo para o dimensionamento da flecha' controla se as propriedades de apoio na direção do eixo y local da barra são efetivas para a da deformação .

Verificação da flecha

Informação

Esta secção do registo image039375 Apoios de dimensionamento e flecha estão acessíveis se na caixa de diálogo # extbookmark manual|image027439|Configurações globais # a capacidade de utilização está ativada.

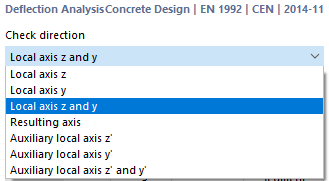

A 'direção de dimensionamento' especifica que resultados da deformação são verificados durante o dimensionamento. Os eixos locais yez, bem como o deslocamento resultante, estão disponíveis para seleção na lista.

A 'referência de deslocamento' controla qual modelo é utilizado como referência para a análise da deformação. A lista contém duas opções:

  • ' Extremidades de segmento deformadas ': Para a verificação da flecha local, os valores da flecha são reduzidos pelos valores da deformação dos nós inicial e final. As verificações estão relacionadas com a linha de ligação entre os nós inicial e final da barra ou conjunto de barras deformado. Geralmente, as deformações têm de ser dimensionadas em relação aos deslocamentos em todo o sistema estrutural.
  • ' Sistema não deformado ': Os valores da deformação local uyez são obtidos diretamente dos resultados e utilizados para o dimensionamento.

O programa "Segmentos" cria a barra ou o conjunto de barras a partir dos apoios de dimensionamento atribuídos. As tabelas para o 'segmento no eixo z' e 'segmento no eixo y' permitem que os comprimentos de referência sejam determinados separadamente para cada direção de dimensionamento. Para cada ponto de verificação num segmento, o 'comprimento' Lc especificado nas tabelas é utilizado como comprimento de referência para determinar o valor limite. Se pretende alterar os comprimentos de referência determinados automaticamente, seleccione a caixa de selecção 'Comprimentos definidos pelo utilizador' e depois introduza os valores. Observe que esses comprimentos não são ajustados automaticamente se o comprimento da barra for alterado mais tarde no modelo.

A coluna da tabela 'Superelevação' wc oferece a possibilidade de considerar um valor definido pelo utilizador da superelevação ("Ponto") no dimensionamento e, assim, reduzir o valor da flecha. A sobreelevação é assumida como sendo uma forma de onda única em toda a barra ou conjunto de barras. Introduz a pré-curvatura z como um valor positivo se for oposta ao eixo local z da barra. Para verificar a direção resultante, os componentes de pré-curvatura são convertidos na direção resultante.

Os valores limite da deformação encontram-se no diálogo # extbookmark manual|image029720|Configurações de utilização # armazenada para apoios bilaterais (vigas) e para apoios unilaterais (vigas em consola). Ao dimensionar um segmento, o valor limite relevante é considerado de acordo com o apoio de dimensionamento atribuído: Um segmento com apoios de dimensionamento em ambas as lados ou sem apoios de dimensionamento é considerado uma viga, um segmento com um apoio de dimensionamento apenas em um lado é considerado uma viga em consola.

Gráfico

À direita pode ver a secção da barra, por baixo da secção longitudinal. Os apoios de cálculo que são utilizados para as verificações também são apresentados. As funções das duas áreas gráficas são descritas no capítulo # extbookmark manual|gráfico|Armadura de corte # descrita.
