Dans l'onglet Appui et flèche de calcul, vous pouvez assigner des conditions d'appui spécifiques à la barre, à l'ensemble de barres ou aux barres et ensembles de barres représentatifs. Les appuis de calcul affectent les vérifications (redistribution des moments, réduction des moments, réduction de l'effort tranchant) et les armatures (longueur d'ancrage). Vous pouvez également entrer ici les spécifications pour l'analyse de la flèche.
Appui de calcul
Si vous avez déjà défini un type d'appui de calcul dans RFEM ou RSTAB, vous pouvez sélectionner l'entrée appropriée pour l' «Appui de calcul en début de barre » et l' «Appui de calcul en fin de barre » (voir l'image Définir les appuis de calcul).
Utilisez le bouton
ou l'entrée de liste pour créer un nouveau type d'appui dans une boîte de dialogue séparée (voir l'image Nouveau calcul d'appui).
Le bouton
permet de modifier le type d'appui sélectionné dans la liste. Le bouton
permet d'adopter graphiquement le type d'une autre barre.
Type
Le type « béton » est prédéfini dans la liste. Des propriétés d'appui spécifiques au béton définissables dans « Appui dans l'axe z » sont liés à ce type.
Appui dans l'axe z
La case « Actif » contrôle si l'appui est efficace dans la direction de l'axe z local de la barre.
En règle générale, il existe un « appui direct » de la poutre. Cependant, si la barre transfère la charge à une autre poutre en tant que « poutre secondaire », il y a un appui indirect.
Entrez la « largeur d'appui » w. Elle est liée à l'axe longitudinal x de la barre. Par défaut, la « profondeur d'appui » d résulte de la largeur de section de la barre, elle est lié à l'axe transversal y. Si vous souhaitez spécifier la profondeur d'appui manuellement, décochez la case « Selon la largeur de section de la barre ».
La case « Assemblage monolithique » vous permet de déterminer s'il existe un assemblage rigide à l'appui ou un appui rotatif permettant d'arrondir le moment d'appui.
Pour les « appuis internes », des conditions géométriques différentes de celles des appuis d'extrémité s'appliquent afin de déterminer les moments de calcul et les longueurs d'ancrage. Celles-ci sont illustrées dans le graphique de la boîte de dialogue. Pour un appui interne, vous pouvez spécifier le rapport δ du moment redistribué au moment initial déterminé élastiquement afin de prendre en compte la redistribution limitée de la quantité de mouvement pour les composants continus, par exemple selon l'EN 1992-1-1, 5.5 (4).
La case « Actif pour la vérification de la flèche » contrôle si les propriétés d'appui dans la direction de l'axe z local de la barre sont efficaces pour l'analyse de la flèche. Si un appui de calcul ne doit pas être pris en compte pour la segmentation, l'option « Actif pour la vérification de la flèche » doit être désactivée.
Appui dans l'axe y
La case « Actif pour la vérification de la flèche » contrôle si les propriétés d'appui dans la direction de l'axe z local de la barre sont efficaces pour l'analyse de la flèche.
Vérification de la flèche

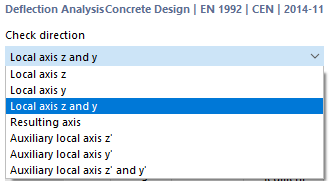

La « direction de vérification » spécifie quels résultats de déformation sont vérifiés lors de la vérification. Les axes locaux y et z ainsi que le déplacement résultant sont disponibles dans la liste.
La « référence de déplacement » contrôle le modèle utilisé comme référence pour l'analyse des déformations. La liste contient deux options :
- « Extrémités de segment déformées » : Pour la vérification de la flèche locale, les valeurs de flèche sont réduites aux valeurs de déformation des nœuds de début et de fin. Les vérifications portent sur la ligne de connexion entre les nœuds de début et de fin de la barre ou de l'ensemble de barres déformés. En règle générale, les déformations doivent être calculées par rapport aux déplacements dans l'ensemble du système structurel.
- « Système non déformé » : Les valeurs de déformation locale uy et uz sont extraites directement des résultats et utilisées pour le calcul.
Le programme « Segments » crée la barre ou l'ensemble de barres à partir des appuis de calcul assignés. Les tableaux pour le « segment dans l'axe z » et le « segment dans l'axe y » permettent de déterminer les longueurs de référence séparément pour chaque direction de calcul. Pour chaque point de vérification d'un segment, la « longueur » Lc spécifiée dans les tableaux est utilisée comme longueur de référence pour la détermination de la valeur limite. Si vous souhaitez modifier les longueurs de référence déterminées automatiquement, cochez la case « Longueurs définies par l'utilisateur », puis entrez les valeurs. Notez que ces longueurs ne sont pas ajustées automatiquement si vous modifiez la longueur de barre ultérieurement dans le modèle.
La colonne du tableau « contre-flèche » wc offre la possibilité de considérer une valeur définie par l'utilisateur pour la contre-flèche (« Hauteur ») dans la vérification et de réduire ainsi la valeur de la flèche. La contre-flèche est supposé être une forme d'onde unique sur l'ensemble de la barre ou de l'ensemble de barres. Entrez la contre-flèche z comme une valeur positive si elle est opposée à l'axe de barre local z. Pour vérifier la direction résultante, les composants de la contre-flèche sont convertis dans la direction résultante.
Les valeurs limites de la flèche sont indiquées dans la boîte de dialogue Congfigurations pour l'ELS pour chaque maintien des deux côtés (poutre) et appui sur un côté (porte-à-faux). Lors du calcul d'un segment, la valeur limite correspondante est prise en compte en fonction de l'appui de calcul assigné : Un segment avec des appuis de calcul des deux côtés ou sans appuis de calcul est considéré comme une poutre, un segment avec un appui de calcul sur un seul côté est considéré comme un porte-à-faux.
Graphique
À droite, vous pouvez voir la section de la barre, et en-dessous la section longitudinale. Les appuis de calcul utilisés pour les vérifications y sont également affichés. Les fonctions des deux zones graphiques sont décrites dans le chapitre Armatures d'effort tranchant .
