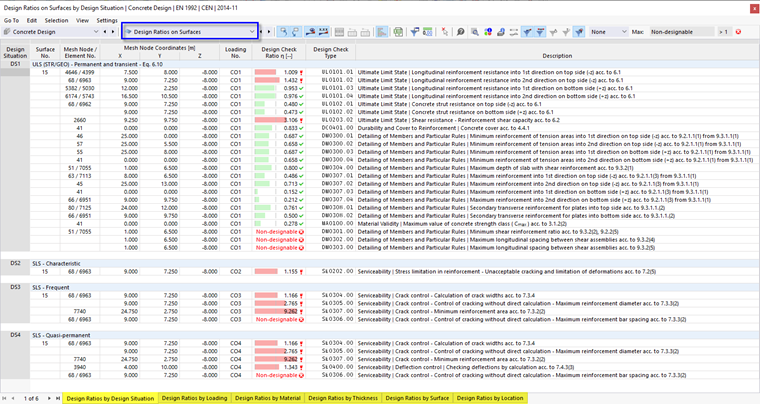

Tabele wyników z kategorii Wykorzystanie powierzchni zawierają dane dotyczące przeprowadzonych weryfikacji wraz z odpowiednimi współczynnikami wykorzystania.
Wyniki powierzchni są sortowane w zakładkach według następujących kryteriów:
- Obciążenia (sytuacje projektowe, kombinacje obciążeń)
- Właściwości powierzchni (materiały, grubości)
- Obiekty (powierzchnie, węzły siatki elementów skończonych)
Powierzchnia nr
Dla każdego kryterium weryfikacji podany jest numer powierzchni, która wykazuje największe wykorzystanie.
Węzeł siatki / Element nr
Podany jest numer węzła siatki elementów skończonych, dla którego obliczono maksymalne wykorzystanie. Drugi numer oznacza sąsiedni do węzła siatki element skończony, jeśli w tym miejscu występują różne siły przekrojowe istotne z punktu widzenia obliczeń.
Współrzędne węzła siatki
W trzech kolumnach podane są globalne współrzędne X, Y i Z węzłów siatki MES.
Sytuacja projektowa
Ta kolumna zawiera numery sytuacji projektowych, dla których uzyskano poszczególne współczynniki wykorzystania.
Obciążenie
Podane są numery kombinacji obciążeń lub wyników, które są decydujące dla danej weryfikacji.
Kryterium weryfikacji
W tej kolumnie podano warunki weryfikacji zgodnie z normą . Stopień wykorzystania wyrażony jest długością kolorowego paska.
Rodzaj weryfikacji
Każda weryfikacja oznaczona jest numerem identyfikacyjnym. Na przykład weryfikacje nośności mają oznaczenie 'UL', weryfikacje użytkowalności - 'SE', a weryfikacje zasad konstrukcyjnych - 'DM'. Rodzaj weryfikacji jest objaśniony w kolumnie Opis.
Wzór weryfikacji
Tę kolumnę można aktywować w Menedżerze tabel wyników . Zawiera ona równania normy, według których przeprowadzane są weryfikacje.
Opis
Każda weryfikacja jest krótko opisana wraz z odniesieniem do rozdziału w normie.
Szczegóły weryfikacji dla określonego współczynnika wykorzystania można wyświetlić klikając przycisk
lub poprzez podwójne kliknięcie w wiersz.
Filtrowanie wyników według stanu granicznego
W zależności od ustawień filtru w Menedżerze tabel wyników mogą być wyświetlane wyniki wszystkich lub tylko wybranych rodzajów weryfikacji (np. tylko nośności).
Za pomocą przycisków w pasku narzędzi tabeli można także filtrować wyniki bezpośrednio według nośności, użytkowalności oraz zasad zbrojenia. Są one dostępne, jeśli przeprowadzono weryfikacje dla odpowiednich stanów granicznych.
| Przycisk | Funkcja |
|---|---|
|
Włącza lub wyłącza wyniki dla granicznego stanu nośności |
|
Włącza lub wyłącza wyniki dla granicznego stanu użytkowalności |
|
Włącza lub wyłącza wyniki dla zasad zbrojenia i detali konstrukcyjnych |
|
Włącza lub wyłącza wyniki dla weryfikacji ochrony przeciwpożarowej |
|
Włącza lub wyłącza wyniki dla weryfikacji sejsmicznych (w przygotowaniu) |
Filtrowanie wyników według wykorzystania
Lista po prawej stronie paska narzędzi tabeli pozwala na filtrowanie tabel według współczynników wykorzystania. Opcja Max zapewnia, że dla każdego obiektu podana jest tylko najważniejsza weryfikacja.
W tej liście można także definiować własne opcje filtrowania w formacie > #.##. Wtedy w tabeli wyświetlane są tylko współczynniki wykorzystania większe niż wartość określona przez użytkownika.
