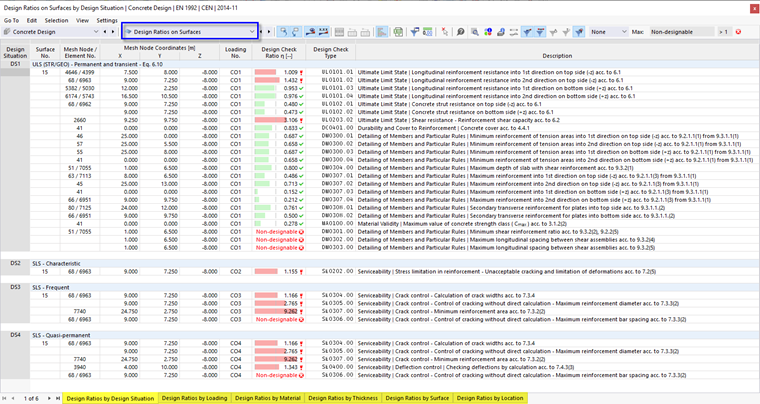

Les tableaux de résultats de la catégorie Ratios de vérification sur les surfaces contiennent les données de résultats des vérifications effectuées avec les ratios de vérification correspondants.
Les résultats des surfaces sont triés dans les onglets selon les critères suivants :
- Charges (situations de projet, combinaisons de charges)
- Propriétés de la surface (matériaux, épaisseurs)
- Objets (surfaces, points du maillage EF)
Surface n°
Pour chaque critère de vérification, le numéro de la surface présentant le ratio de vérification le plus important est indiqué.
Nœud de maillage / Élément N°
Le numéro du nœud du maillage EF pour lequel le ratio de vérification maximal a été déterminé est indiqué. Un second numéro désigne l’élément fini adjacent au nœud EF, si des efforts internes de calcul y sont différents.
Coordonnées du nœud de maillage
Les trois colonnes affichent les coordonnées globales X, Y et Z des nœuds du maillage EF.
Situation de projet
Cette colonne indique les numéros des situations de projet pour lesquels les ratios de vérification individuels sont disponibles.
Charge
Les numéros des combinaisons de charges ou de résultats déterminants pour les vérifications correspondantes sont indiqués.
Critère de vérification
Cette colonne répertorie les conditions de vérification selon la norme . Le degré d’utilisation correspondant est exprimé par la longueur de la barre colorée.
Type de calcul
Chaque vérification est désignée par un identifiant avec un numéro. Par exemple, les vérifications à l’ELU ont l’identifiant « UL », les vérifications à l’ELS l’identifiant « SE » et les vérifications des règles de construction l’identifiant « DM ». Le type de vérification est expliqué dans la colonne Description.
Formule de vérification
Cette colonne peut être activée dans le Gestionnaire de tableaux de résultats . Elle fournit les équations des normes selon lesquelles les vérifications sont effectuées.
Description
Chaque vérification est expliquée par une courte description concernant le chapitre de la norme.
Les détails de vérification pour un ratio de vérification donné peuvent être affichés par un clic sur
ou un double-clic sur la ligne.
Filtrer les résultats par état limite
Selon le filtre défini dans le Gestionnaire des tableaux de résultats , les résultats de tous les types de vérification ou seulement de certains types sélectionnés peuvent être affichés (par exemple, uniquement l’ELU).
Les boutons de la barre d’outils du tableau vous permettent également de filtrer directement les résultats par ELU, ELS et règles d’armature. Ils sont accessibles lorsque des vérifications pour les états limites correspondants sont disponibles.
| Bouton | Fonction |
|---|---|
|
Afficher ou masquer les résultats pour l’état limite ultime |
|
Afficher ou masquer les résultats pour l’état limite de service |
|
Afficher ou masquer les résultats pour les règles d’armature et les détails constructifs |
|
Afficher ou masquer les résultats pour les vérifications de la résistance au feu |
|
Afficher ou masquer les résultats pour les analyses sismiques (en préparation) |
Filtrer les résultats par ratio de vérification
La liste à droite dans la barre d’outils du tableau permet de filtrer les tableaux selon les degrés d’utilisation. Avec l’option Max, seule la vérification déterminante pour chaque objet est donnée.
Vous pouvez également définir vos propres options de filtre dans cette liste au format > #.##. Cela affichera dans le tableau uniquement les ratios de vérification supérieurs à la valeur définie par l’utilisateur.
