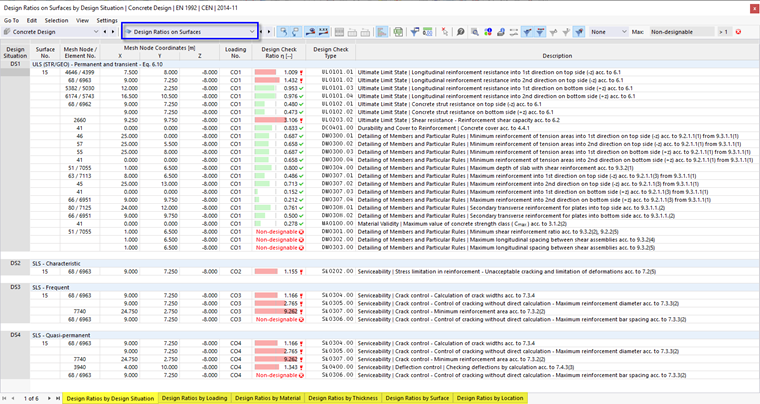

As tabelas de resultados da categoria Utilização em Superfícies contêm os dados de resultado para as verificações realizadas com as respetivas utilizações.
Os resultados das superfícies são ordenados nos separadores de acordo com os seguintes critérios:
- Cargas (Situações de dimensionamento, Combinações de carga)
- Propriedades das superfícies (Materiais, Espessuras)
- Objetos (Superfícies, Pontos de malha de EF)
Número da Superfície
Para cada critério de verificação, é indicado o número da superfície que apresenta a maior utilização.
Nódulo de Malha / Número do Elemento
É indicado o número do nódulo de malha de EF para o qual foi determinada a utilização máxima. Um segundo número designa o elemento finito adjacente ao nódulo de EF, caso existam diferenças nas forças cortantes relevantes para o dimensionamento.
Coordenadas do Nódulo de Malha
Nas três colunas são indicadas as coordenadas globais X, Y e Z dos nódulos de malha de EF.
Situação de Dimensionamento
Esta coluna indica os números das Situações de Dimensionamento para as quais existem as diferentes utilizações.
Carga
São indicados os números das combinações de carga ou de resultados que são determinantes para as respetivas verificações.
Critério de Verificação
Nesta coluna estão indicadas as condições de verificação conforme Norma . O grau de utilização é expresso pelo comprimento da barra colorida.
Tipo de Verificação
Cada verificação é designada por uma identificação com número. Por exemplo, as verificações de resistência têm a identificação 'UL', as verificações de serviço são identificadas como 'SE' e as verificações das regras de construção são designadas por 'DM'. O tipo de verificação é explicado na coluna Descrição.
Fórmula de Verificação
Essa coluna pode ser ativada no Gestor de Tabelas de Resultados . Apresenta as equações da norma segundo as quais são realizadas as verificações.
Descrição
Cada verificação é explicada por uma breve descrição com referência ao capítulo da norma.
Os Detalhes da Verificação para uma determinada utilização podem ser exibidos através do botão
ou com duplo clique na linha.
Filtrar Resultados por Limite de Estado
Dependendo da configuração do filtro no Gestor de Tabelas de Resultados , serão exibidos os resultados de todos ou apenas dos tipos de verificação selecionados (por exemplo, apenas resistência).
Com os botões na barra de ferramentas da tabela, também pode filtrar os resultados diretamente por resistência, serviço e regras de armadura. Eles estão acessíveis se existirem verificações para os respetivos limites de estado.
| Botão | Função |
|---|---|
|
Exibir ou ocultar resultados para Limite de Estado Último |
|
Exibir ou ocultar resultados para Limite de Estado de Serviço |
|
Exibir ou ocultar resultados para regras de armadura e detalhes construtivos |
|
Exibir ou ocultar resultados para verificações de proteção contra incêndio |
|
Exibir ou ocultar resultados para verificações sísmicas (em preparação) |
Filtrar Resultados por Utilização
A lista à direita na barra de ferramentas da tabela oferece a possibilidade de filtrar as tabelas por graus de utilização. Com a opção Max apenas a verificação determinante para cada objeto é exibida.
Também pode definir opções de filtro personalizadas nesta lista no formato > #.##. Apenas serão exibidas na tabela as utilizações superiores ao valor personalizado.
