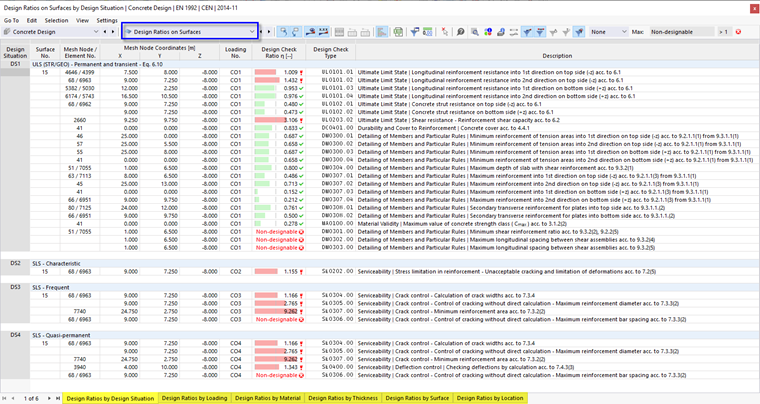

Le tabelle dei risultati della categoria Utilizzi sulle Superfici contengono i dati dei risultati relativi alle verifiche effettuate con i rispettivi gradi di utilizzo.
I risultati delle superfici sono ordinati nelle schede secondo i seguenti criteri:
- Carichi (Situazioni di progetto, combinazioni di carico)
- Proprietà delle superfici (Materiali, spessori)
- Oggetti (Superfici, punti della rete FE)
Superficie n.
Per ciascun criterio di verifica viene indicato il numero della superficie con il più alto grado di utilizzo.
Nodi di rete / Elemento n.
Viene indicato il numero del nodo della rete FE per il quale è stato determinato il massimo utilizzo. Un secondo numero identifica l'elemento finito adiacente al nodo FE, qualora vi fossero differenze nelle forze interne rilevanti per la progettazione.
Coordinate del nodo di rete
Nelle tre colonne vengono indicate le coordinate globali X, Y e Z dei nodi della rete FE.
Situazione di progetto
Questa colonna indica i numeri delle Situazioni di progetto per le quali sono presenti i singoli gradi di utilizzo.
Carico
Vengono indicati i numeri delle combinazioni di carico o risultato che sono determinanti per le rispettive verifiche.
Criterio di verifica
In questa colonna sono indicate le condizioni di verifica secondo Norme . Il grado di ciascun utilizzo è espresso dalla lunghezza della barra colorata.
Tipo di verifica
Ogni verifica è indicata da un'identificativo con numero. Ad esempio, le verifiche di capacità portante portano l'identificativo 'UL', le verifiche di usabilità l'identificativo 'SE' e le verifiche delle regole costruttive l'identificativo 'DM'. Il tipo di verifica è spiegato nella colonna Descrizione.
Formula di verifica
Puoi attivare questa colonna nel Gestore tabelle dei risultati . Fornisce le equazioni delle norme secondo le quali vengono effettuate le verifiche.
Descrizione
Ogni verifica viene spiegata con una breve descrizione con riferimento al capitolo della norma.
Puoi visualizzare i Dettagli della verifica per un determinato utilizzo tramite il pulsante
oppure facendo doppio clic sulla riga.
Filtra i risultati per stato limite
A seconda delle impostazioni di filtro nel Gestore tabelle dei risultati , possono essere mostrati i risultati di tutti o solo di tipi di verifica selezionati (ad esempio solo la capacità portante).
Con i pulsanti nella barra degli strumenti della tabella, puoi filtrare direttamente anche i risultati per capacità portante, usabilità e regole di rinforzo. Sono accessibili se ci sono verifiche per i relativi stati limite.
| Pulsante | Funzione |
|---|---|
|
Mostra o nasconde i risultati per lo stato limite ultimo |
|
Mostra o nasconde i risultati per lo stato limite di servizio |
|
Mostra o nasconde i risultati per regole di rinforzo e dettagli costruttivi |
|
Mostra o nasconde i risultati per verifiche di resistenza al fuoco |
|
Mostra o nasconde i risultati per verifiche sismiche (in preparazione) |
Filtra i risultati per grado di utilizzo
L'elenco a destra nella barra degli strumenti della tabella consente di filtrare le tabelle per gradi di utilizzo. Con l'opzione Max, viene mostrata solo la verifica determinante per ciascun oggetto.
È possibile anche definire opzioni di filtro personalizzate nell'elenco, nel formato > #.##. In questo modo, nella tabella verranno mostrati solo gradi di utilizzo superiori al valore personalizzato.
