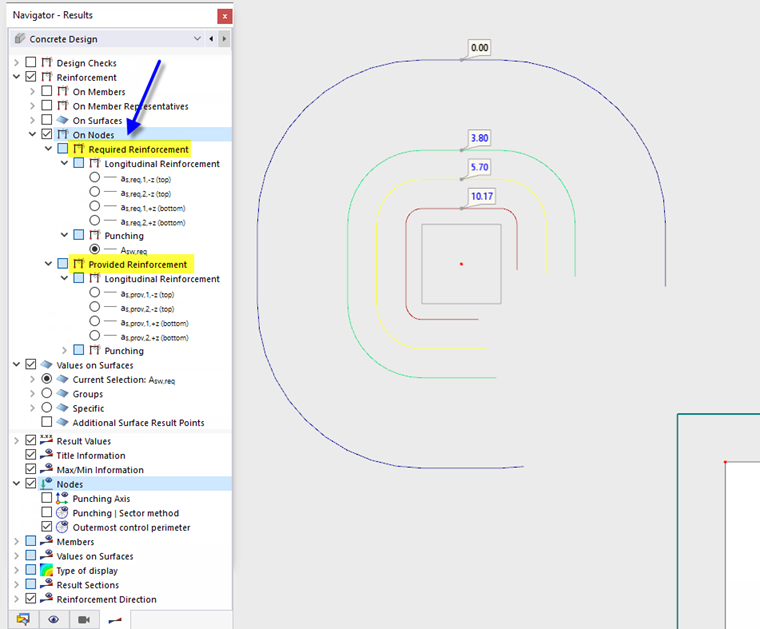

Nel navigatore ' - Risultati ', definire i risultati di progetto delle sezioni trasversali dell'armatura che devono essere visualizzate graficamente in corrispondenza dei nodi di taglio a punzonamento. È possibile selezionare i risultati specifici per l'armatura richiesta (armatura longitudinale as, erf, armatura a taglio e punzonamento Asw, erf ) così come per l'armatura longitudinale esistente as, esiste.
Per ogni nodo di taglio a punzonamento, viene visualizzata l'area della sezione trasversale del tipo di armatura selezionato.
Come mostra l'immagine sopra, è possibile leggere l'armatura nel perimetro con la visualizzazione delle isolinee. Per fare ciò, attivare la casella di controllo della categoria ' Valori sulle superfici '. È possibile mostrare e nascondere il perimetro più esterno con l'opzione corrispondente nell'area di navigazione inferiore.

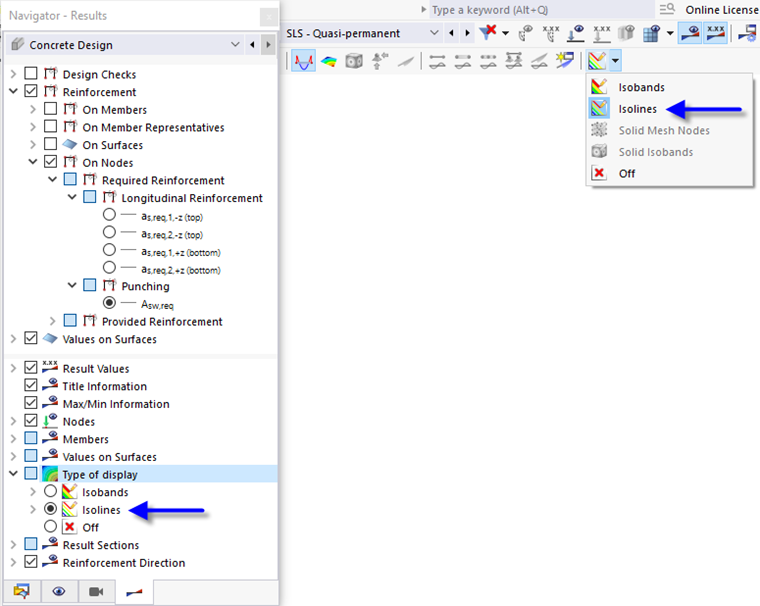

Con la categoria 'tipo di visualizzazione' nell'area inferiore del navigatore o tramite il pulsante elenco
nella barra degli strumenti, è possibile passare dalla visualizzazione di isosuperfici o isolinee.
