Legen Sie im 'Navigator - Ergebnisse' die Bemessungsergebnisse der Bewehrungsquerschnitte fest, die an den Durchstanzknoten grafisch angezeigt werden sollen. Es stehen die spezifischen Ergebnisse für die erforderliche Bewehrung (Längsbewehrung as,erf, Durchstanzbewehrung Asw,erf) sowie für die vorhandene Längsbewehrung as,vorh zur Auswahl.
Für jeden Durchstanzknoten wird die Querschnittsfläche der ausgewählten Bewehrungsart angezeigt.

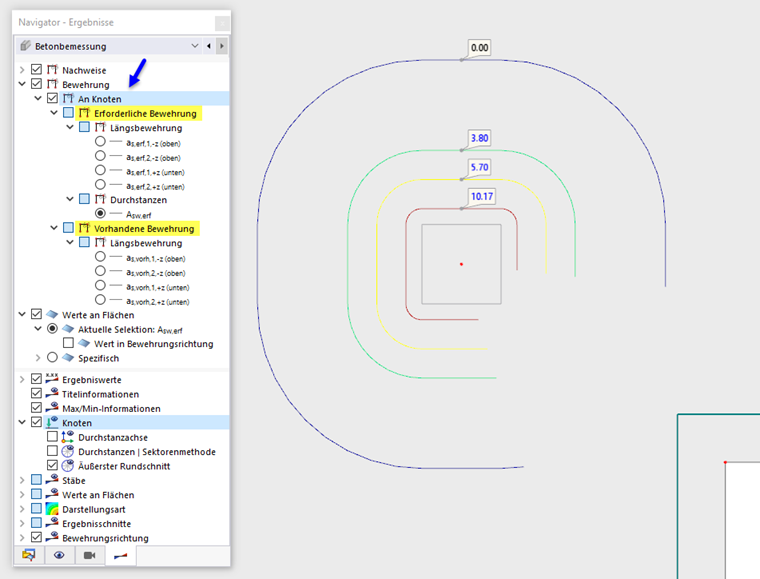

Wie das Bild oben zeigt, können Sie mit der Isoliniendarstellung die Bewehrung in den Rundschnitten ablesen. Aktivieren Sie hierzu auch das Kontrollfeld der Kategorie 'Werte an Flächen'. Den äußersten Rundschnitt können Sie mit der entsprechenden Option im unteren Navigatorbereich ein- und ausblenden.
Tipp
Mit der Kategorie 'Darstellungsart' im unteren Bereich des Navigators oder über die Listenschaltfläche
in der Symbolleiste können Sie zwischen der Darstellung von Isoflächen oder Isolinien wechseln.
