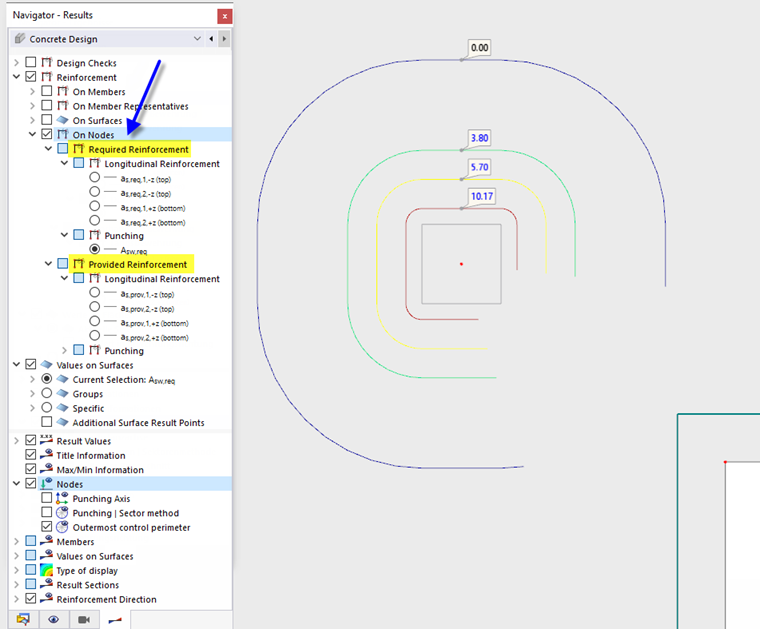

W nawigatorze ' - Wyniki ' należy zdefiniować wyniki obliczeń przekrojów zbrojenia, które mają być wyświetlane graficznie w węzłach przebicia. Istnieje możliwość wyboru wyników dla wymaganego zbrojenia (zbrojenie podłużne as, erf, zbrojenie na przebicie Asw, erf ) oraz dla istniejącego zbrojenia podłużnego as,.
Dla każdego węzła typu przebicie wyświetlane jest pole przekroju wybranego typu zbrojenia.
Jak pokazano na rysunku powyżej, zbrojenie na obwodzie można odczytać za pomocą widoku izolinii. W tym celu należy aktywować pole wyboru kategorii 'Wartości na powierzchniach '. Najbardziej zewnętrzny obwód można wyświetlić i ukryć za pomocą odpowiedniej opcji w dolnym obszarze nawigatora.
Wskazówka

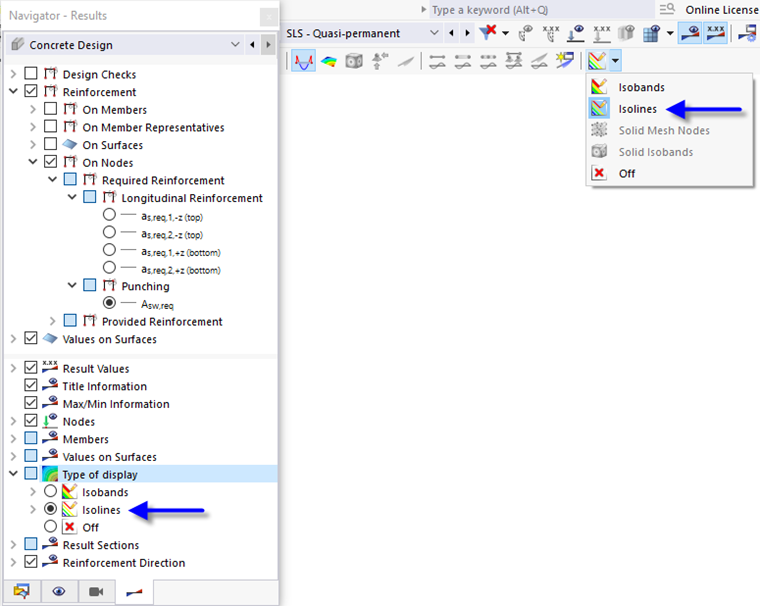

Przy użyciu kategorii 'typu wyświetlania' w dolnej części nawigatora lub za pomocą przycisku listy
na pasku narzędzi można przełączać między sposobem wyświetlania izolinii lub izolinii.
