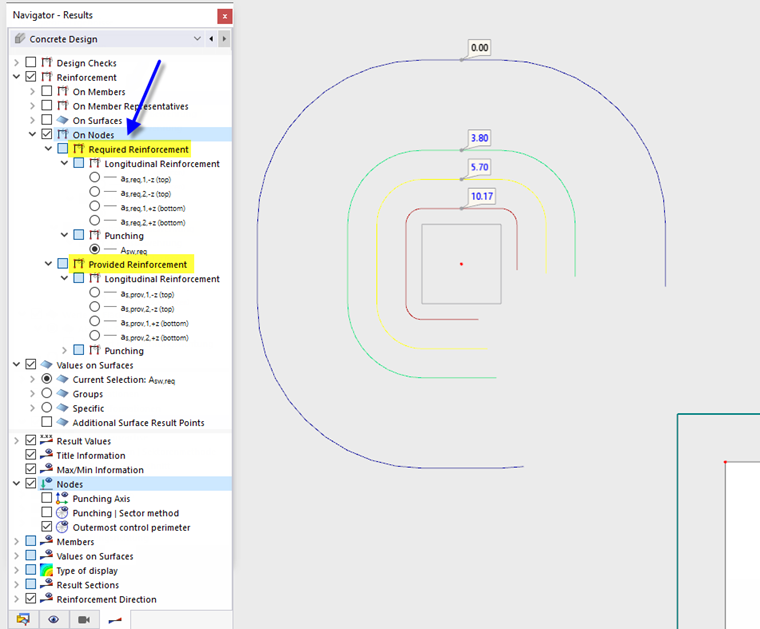

Dans le « Navigateur - Résultats », définissez les résultats de vérification des aires d'armatures à afficher graphiquement aux nœuds de poinçonnement. Vous pouvez sélectionner les résultats spécifiques pour l'armature requise (armatures longitudinales as,req, armatures de poinçonnement Asw,req) ainsi que pour les armatures longitudinales existantes as,prév.
L'aire de la section du type d'armatures sélectionné est affichée pour chaque nœud de poinçonnement.
Comme le montre l'image ci-dessus, vous pouvez lire les armatures dans le périmètre à l'aide de l'affichage des isolignes. Pour ce faire, cochez la case de la catégorie « Valeurs sur les surfaces ». Vous pouvez afficher et masquer le périmètre le plus à l'extérieur à l'aide de l'option correspondante dans la zone inférieure du navigateur.

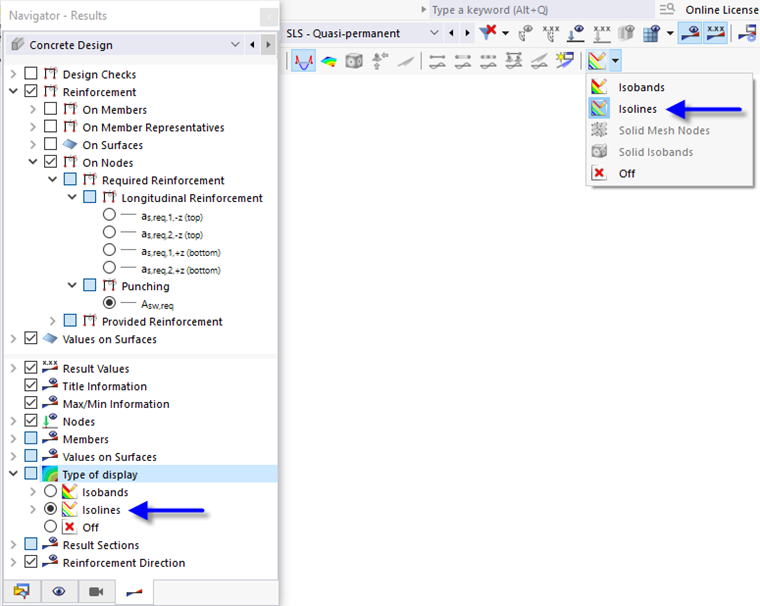

Astuce
La catégorie « type d'affichage » dans la partie inférieure du navigateur ou via le bouton de la liste
dans la barre d'outils vous permet de basculer entre l'affichage des isobandes et celui des isolignes.
