疲劳

承载能力极限状态配置中的疲劳选项卡管理着疲劳验算的配置。 Wenn diese Nachweise geführt werden sollen, haken Sie das Kontrollfeld 'Ermüdung' an. Danach können Sie die Nachweismethode festlegen.

Vereinfachte Nachweismethode

Der vereinfachte Nachweis der Schwingbreite ist erfüllt, wenn für bestimmte Kriterien ein ausreichender Widerstand gegen Ermüdung gewährleistet ist. Die zu wählende Einwirkungskombination für den Nachweis entspricht der Bemessungssituation 'GZG - Häufig' (Gl. 6.15b nach EN 1990).

Die vereinfachte Nachweismethode nach EN 1992-1-1 enthält folgende Nachweise:

• Längsbewehrung infolge Biegung und Normalkraft gemäß 6.8.6
• Schubwiderstand gemäß 6.8.7 (4)
• Längsbewehrung infolge Interaktion aus Torsion, Biegung, Normalkraft und Schub nach 6.8.6
• Betonspannung der geneigten Druckstreben gemäß 6.8.7 (2)
• Betonnormalspannung infolge Interaktion aus Biegung und Normalkraft gemäß 6.8.7 (2)

Methode der schadensäquivalenten Spannungsschwingbreite

Alternativ erfolgt der Nachweis gegen Ermüdung über schadensäquivalente Schwingbreiten. Die Einwirkungskombination für den Nachweis entspricht der Bemessungssituation ´GZT (FAT) – Ermüdung´ (Gl. 6.69 nach EN 1992-1-1).

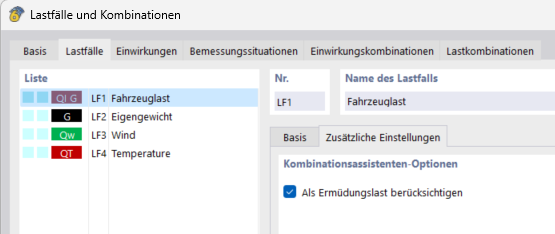

Um den in der in der Kombinatorik enthaltenen Q_fat – Wert zu berücksichtigen, muss dieser dem/den Lastfällen unter zusätzliche Einstellungen zugeordnet werden.

Die Methode der schadensäquivalenten Spannungsschwingbreite nach EN 1992-1-1 enthält folgende Nachweise:

• Längsbewehrung infolge Biegung und Normalkraft gemäß 6.8.5
• Schubwiderstand gemäß 6.8.7 (4)
• Längsbewehrung infolge Interaktion aus Torsion, Biegung, Normalkraft und Schub nach 6.8.5
• Betonspannung der geneigten Druckstreben gemäß 6.8.7 (1)
• Betonnormalspannung infolge Interaktion aus Biegung und Normalkraft gemäß 6.8.7 (1)

Modifizierung der Methode der schadensäquivalenten Spannungsschwingbreite

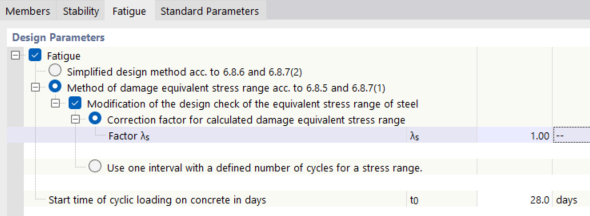

Korrekturfaktor λ_s für berechnete schadensäquivalente Spannungsschwingbreite

Für die Methode der schadensäquivalenten Spannungsschwingbreiten kann der schädigungsäquivalente Faktor λ_s für die Ermüdung des Stahls gemäß EN 1992-2 NN.2.1 und NN.3.1 angepasst werden. Der Faktor stammt aus dem Brückenbau.

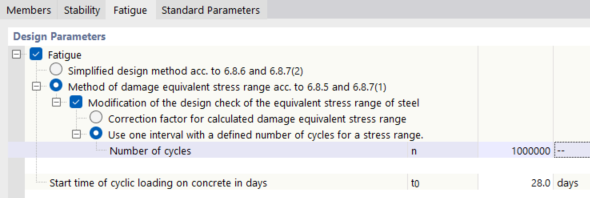

Intervalle mit definierter Anzahl Zyklen

Für die Methode der schadensäquivalenten Spannungsschwingbreiten kann hier die Anzahl der Zyklen definiert werden. Nach den Ermüdungsfestigkeitskurven (Wöhlerlinien) wird die Stahlspannungsschwingbreite für den Betonstahl gemäß EN 1992-1-1 Tabelle 6.3N berechnet.

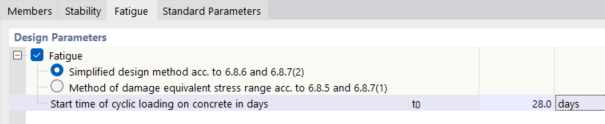

Anfangszeit zyklische Belastung auf Beton

Für beide oben genannten Nachweismethoden ist der Zeitpunkt anzugeben, ab dem die zyklische Belastung wirksam wird. Diese Vorgabe beeinflusst den Wert β_cc(t0) nach EN 1992-1-1 3.1.2 (6), der sich wiederum auf die Betonfestigkeit f_cd,fat für die Betonnachweise auswirkt.
