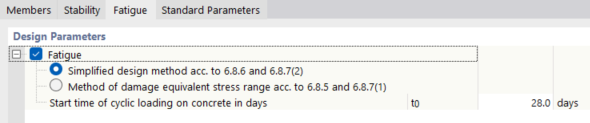

Il registro Affaticamento della finestra di dialogo 'Configurazione Capacità Portante' gestisce la configurazione per le verifiche contro l'affaticamento. Se desideri eseguire queste verifiche, seleziona la casella 'Affaticamento'. Successivamente, puoi definire il metodo di verifica.
Metodo semplificato di verifica

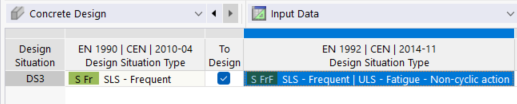

La verifica semplificata dell'ampiezza di oscillazione è soddisfatta quando per determinati criteri è garantita una sufficiente resistenza contro l'affaticamento. La combinazione d'azione da scegliere per la verifica corrisponde alla situazione di progetto 'ULS - Frequente' (Eq. 6.15b secondo EN 1990).
Il metodo di verifica semplificato secondo EN 1992-1-1 include le seguenti verifiche:
- Armatura longitudinale a causa di flessione e sforzo normale secondo 6.8.6
- Resistenza a taglio secondo 6.8.7 (4)
- Armatura longitudinale a causa di interazione tra torsione, flessione, sforzo normale e taglio secondo 6.8.6
- Tensione del calcestruzzo dei puntoni compressi inclinati secondo 6.8.7 (2)
- Tensione normale del calcestruzzo a causa di interazione tra flessione e sforzo normale secondo 6.8.7 (2)
Metodo dell'ampiezza di oscillazione delle tensioni equivamente dannose

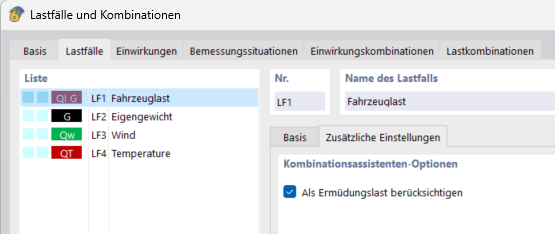

In alternativa, la verifica contro l'affaticamento avviene tramite ampiezze di oscillazione equivamente dannose. La combinazione d'azione per la verifica corrisponde alla situazione di progetto ´ULS (FAT) – Affaticamento´ (Eq. 6.69 secondo EN 1992-1-1). Per considerare il valore Qfat contenuto nella combinatoria, questo deve essere assegnato al/i caso/i di carico sotto impostazioni aggiuntive.
Il metodo dell'ampiezza di oscillazione delle tensioni equivamente dannose secondo EN 1992-1-1 include le seguenti verifiche:
- Armatura longitudinale a causa di flessione e sforzo normale secondo 6.8.5
- Resistenza a taglio secondo 6.8.7 (4)
- Armatura longitudinale a causa di interazione tra torsione, flessione, sforzo normale e taglio secondo 6.8.5
- Tensione del calcestruzzo dei puntoni compressi inclinati secondo 6.8.7 (1)
- Tensione normale del calcestruzzo a causa di interazione tra flessione e sforzo normale secondo 6.8.7 (1)
Modifica del metodo dell'ampiezza di oscillazione delle tensioni equivamente dannose

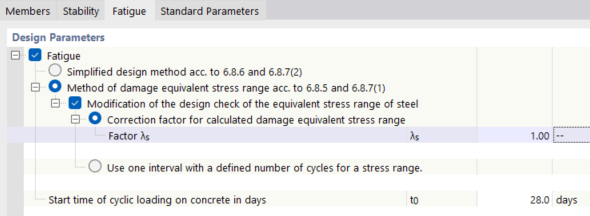

Fattore di correzione λs per l'ampiezza di oscillazione delle tensioni equivamente dannose calcolata
Per il metodo dell'ampiezza di oscillazione delle tensioni equivamente dannose può essere adattato il fattore equivamente dannoso λs per l'affaticamento dell'acciaio secondo EN 1992-2 NN.2.1 e NN.3.1. Il fattore proviene dall'ingegneria dei ponti.

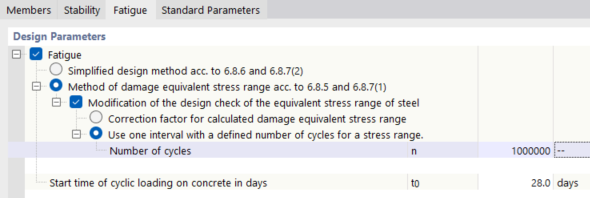

Intervalli con numero definito di cicli
Per il metodo dell'ampiezza di oscillazione delle tensioni equivamente dannose, qui può essere definito il numero di cicli. Secondo le curve di resistenza alla fatica (linee di Wöhler), l'ampiezza di oscillazione delle tensioni dell'acciaio viene calcolata per l'acciaio da cemento armato secondo EN 1992-1-1 Tabella 6.3N.

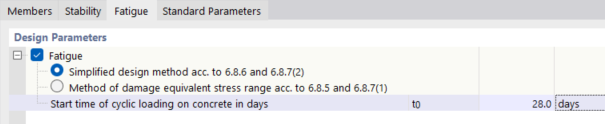

Momento di inizio del carico ciclico sul calcestruzzo
Per entrambi i metodi di verifica menzionati sopra, deve essere specificato il momento da cui il carico ciclico diventa efficace. Questa prescrizione influenza il valore βcc(t0) secondo EN 1992-1-1 3.1.2 (6), che a sua volta incide sulla resistenza del calcestruzzo fcd,fat per le verifiche sul calcestruzzo.
