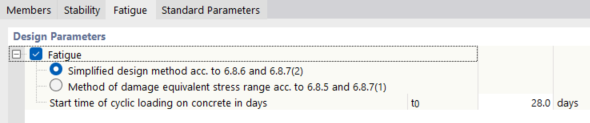

A aba Fadiga do diálogo 'Configuração de Capacidade de Carga' gerencia a configuração para as verificações de fadiga. Se essas verificações forem necessárias, marque a caixa de seleção 'Fadiga'. Em seguida, você pode definir o método de verificação.
Método de Verificação Simplificado

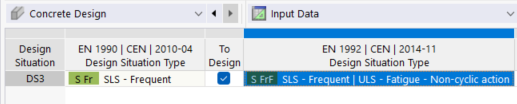

A verificação simplificada do intervalo de tensões é satisfeita quando certos critérios garantem resistência suficiente à fadiga. A combinação de ações a ser escolhida para a verificação corresponde à situação de projeto 'SLS - Freqüente' (Eq. 6.15b conforme EN 1990).
O método de verificação simplificado conforme EN 1992-1-1 inclui as seguintes verificações:
- Armadura longitudinal devido a flexão e força axial conforme 6.8.6
- Resistência ao cisalhamento conforme 6.8.7 (4)
- Armadura longitudinal devido à interação de torção, flexão, força axial e cisalhamento conforme 6.8.6
- Tensão de compressão do concreto nas bielas inclinadas conforme 6.8.7 (2)
- Tensão normal do concreto devido à interação de flexão e força axial conforme 6.8.7 (2)
Método da Amplitude de Tensão Equivalente de Dano

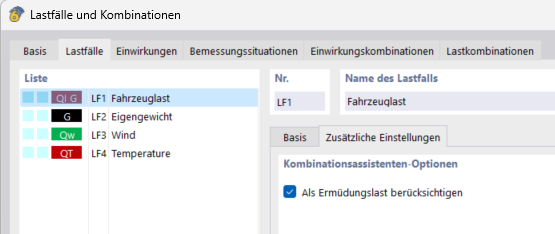

Alternativamente, a verificação contra fadiga pode ser realizada através de amplitudes de tensão equivalentes de dano. A combinação de ações para a verificação corresponde à situação de dimensionamento 'ULS (FAT) - Fadiga' (Eq. 6.69 conforme EN 1992-1-1). Para considerar o valor Qfat contido na combinatória, este deve ser atribuído ao(s) caso(s) de carga em configurações adicionais.
O método da amplitude de tensão equivalente de dano conforme EN 1992-1-1 inclui as seguintes verificações:
- Armadura longitudinal devido a flexão e força axial conforme 6.8.5
- Resistência ao cisalhamento conforme 6.8.7 (4)
- Armadura longitudinal devido à interação de torção, flexão, força axial e cisalhamento conforme 6.8.5
- Tensão de compressão do concreto nas bielas inclinadas conforme 6.8.7 (1)
- Tensão normal do concreto devido à interação de flexão e força axial conforme 6.8.7 (1)
Modificação do Método da Amplitude de Tensão Equivalente de Dano

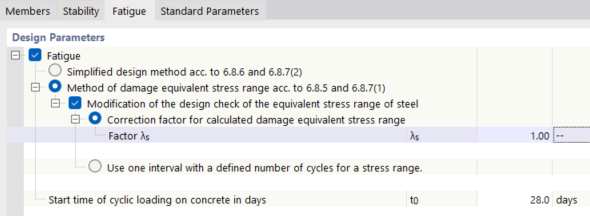

Fator de correção λs para a amplitude de tensão equivalente de dano calculada
Para o método da amplitude de tensão equivalente de dano, o fator λs equivalente de dano para fadiga do aço pode ser ajustado conforme EN 1992-2 NN.2.1 e NN.3.1. O fator é originário da construção de pontes.

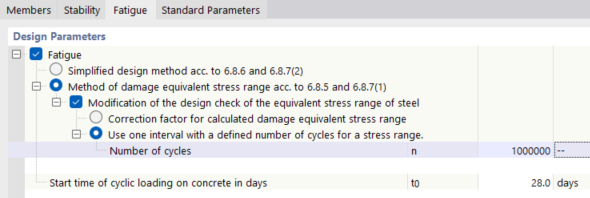

Intervalos com número definido de ciclos
Para o método da amplitude de tensão equivalente de dano, o número de ciclos pode ser definido aqui. Com base nas curvas de resistência à fadiga (curvas de Wöhler), a amplitude de tensão de aço para o concreto é calculada de acordo com a tabela 6.3N da EN 1992-1-1.

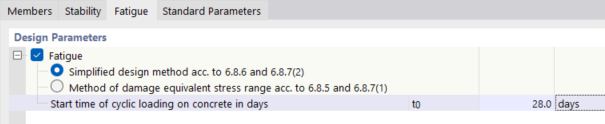

Início da carga cíclica no concreto
Para ambos os métodos de verificação mencionados acima, deve-se especificar o momento a partir do qual a carga cíclica se torna efetiva. Essa especificação influencia o valor βcc(t0) conforme EN 1992-1-1 3.1.2 (6), que por sua vez afeta a resistência do concreto fcd,fat para as verificações do concreto.
