Соединение косых стержней

С помощью функции Соединение непараллельных стержней в меню Инструменты → Изменить стержни можно создавать соединения между стержнями, расположенными в пространстве отдельно друг от друга. Альтернативно используйте кнопку или на панели инструментов CAD (см. рисунок Инструменты моделирования). С её помощью можно соединять в расчётной модели объекты, которые после импорта CAD-файла не имеют геометрической связи (например, стропила на прогонах рамы). При этом положение объектов корректировать не требуется.

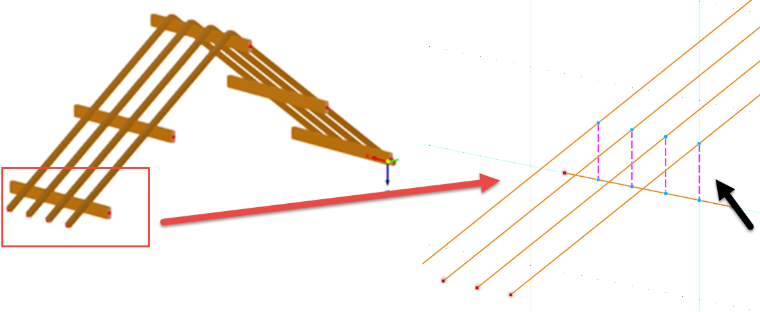

Соединение несоединённых стержней рамы с помощью связей

Перед вызовом функции стержни выбирать не нужно.

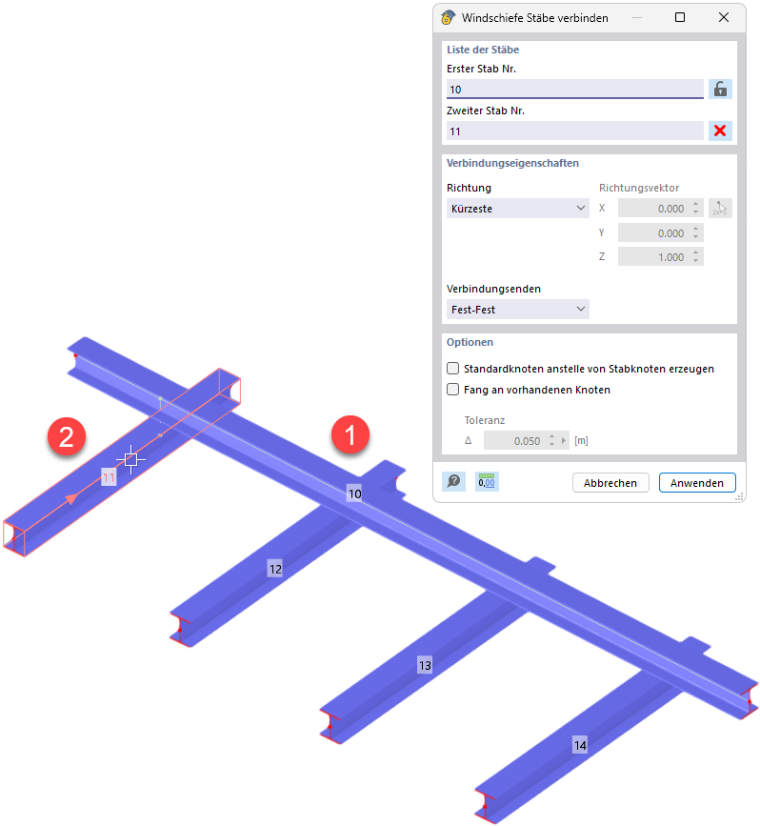

Соединение непересекающихся стержней

Выбирайте стержни поочерёдно в рабочем окне щелчком мыши. Можно также ввести номера объектов. Если навести указатель мыши на второй стержень, соединение отображается в предварительном просмотре. Щелчком по стержню создаётся соединение.

Соединение нескольких объектов

Если вы хотите соединить несколько стержней с одним стержнем, после выбора первого объекта нажмите кнопку : объект будет заблокирован. Теперь вы можете поочерёдно щёлкать по всем стержням, которые должны быть соединены с этим объектом. На рисунке Соединение непараллельных стержней это стержни с 11 по 14, каждый из которых может быть соединён с расположенным над ними стержнем 10 соединениями.

Свойства соединения

Выберите в списке, в каком направлении должно быть создано соединение:

• Кратчайшее: программа создаёт перпендикуляр между серединами обоих стержней.
• Параллельно глобальной оси X/Y/Z: соединение выполняется в направлении одной из осей системы координат XYZ.
• Пользовательское: укажите вектор направления или задайте его графически с помощью кнопки .

С помощью вариантов выбора в списке Концы соединения можно управлять тем, как соединяются стержни:

• Жёсткий-жёсткий
• Жёсткий-шарнирный
• Шарнирный-шарнирный

Опции

По умолчанию при создании соединений на исходных объектах создаются узлы типа Узел на стержне, благодаря чему стержни остаются без деления. Если требуется деление исходных объектов, активируйте флажок Создавать стандартные узлы вместо узлов стержней.

Опция Привязка к существующим узлам позволяет размещать соединение на уже существующих узлах стержней.
