Слой

Слои позволяют структурировать объекты для отображения по определённым критериям. Они сравнимы с функциями CAD-программ, позволяющими включать и выключать отдельные слои («уровни») на чертеже. К объектам, которыми можно управлять в слоях, относятся не только объекты модели, такие как узлы и стержни, но и вспомогательные объекты, такие как размеры или комментарии.

С помощью цвета и типа линий каждому слою можно назначить определённые свойства отображения. Слои также можно заблокировать, чтобы объекты нельзя было случайно переместить или удалить.

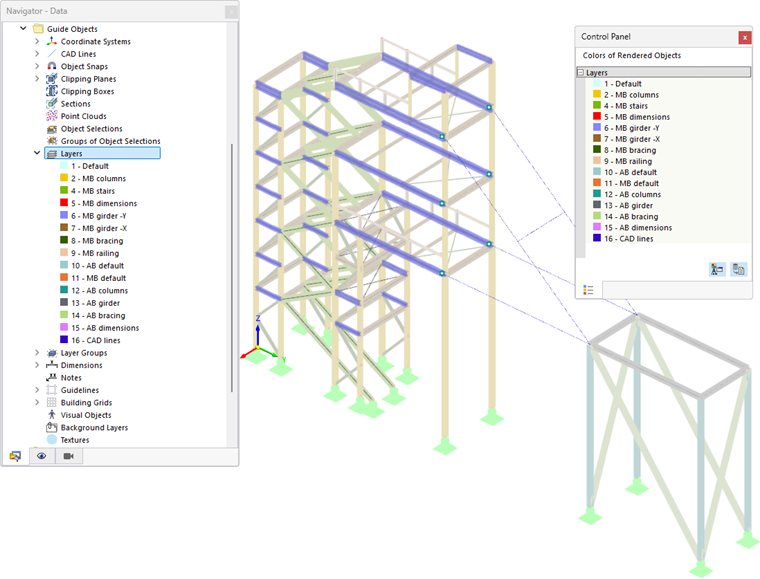

Слой для объектов лестничной башни с вспомогательным зданием

Диспетчер слоёв

Слои управляются в диспетчере слоёв. Здесь можно создавать новые слои, включать и выключать видимость слоёв или блокировать редактирование слоя.

Используйте один из следующих способов, чтобы открыть диспетчер слоёв:

• Дважды щёлкните в навигаторе — Данные по записи в категории Вспомогательные объекты → Слои.
• Активируйте кнопку на панели инструментов.
• Используйте меню Вид → Диспетчер слоёв.

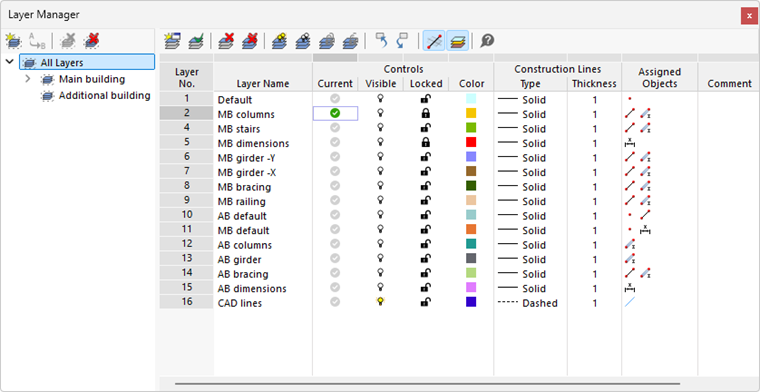

Менеджер слоев

В навигаторе обычно присутствует только запись «Все слои». Если вы создали группы слоёв, они также будут отображаться. С помощью подзаписей слоями можно управлять целенаправленно: в таблице перечисляются только слои выбранной группы слоёв.

Таблица

Таблица не только содержит сводку всех слоёв, но и предоставляет возможности управления отображением. Отдельные столбцы означают:

Кнопки

Кнопки на панели инструментов диспетчера слоёв имеют следующие функции:

Кнопка	Функция
	Создаёт новую группу слоёв (см. главу Группы слоёв)
	Позволяет переименовать выбранную группу слоёв
	Удаляет выбранную группу слоёв
	Удаляет все группы слоёв
	Создаёт новый слой
	Устанавливает выбранную запись как текущий слой (альтернатива: щелчок в столбце «Текущий»)
	Удаляет выбранный слой
	Удаляет все слои
	Включает видимость для всех слоёв
	Скрывает все слои
	Блокирует все слои (объекты нельзя редактировать)
	Разблокирует все слои
	Позволяет отобразить объекты, отмеченные в таблице, как выборку в графике
	Позволяет отобразить объекты, выбранные в графике, выделенными в таблице
	Отображает невидимые объекты прозрачно или не отображает их вовсе
	Отображает объекты в цветах слоёв (см. раздел Рендеринг)

Назначение объектов слою

Чтобы управлять объектами в слоях, действуйте следующим образом:

1. Создайте в диспетчере слоёв с помощью кнопки один или несколько слоёв.
2. Введите подходящие обозначения и проверьте предварительно заданные параметры, такие как цвет или отображение линий.
3. Выберите в рабочем окне объекты, которые вы хотите назначить слою.
4. Выберите на панели инструментов нужный слой в списке. Слой также можно задать на панели свойств объекта.

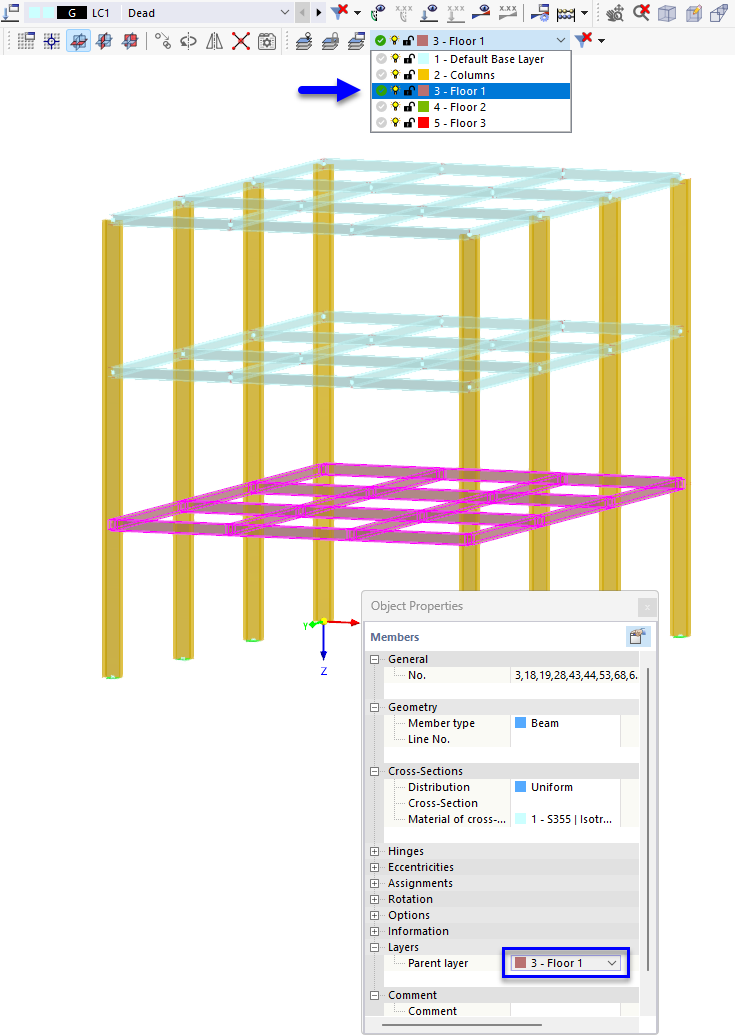

Назначение объектов слою

Назначенные объекты указываются в диспетчере слоёв символами для узлов, стержней, размерных линий и т. д. (см. рисунок Диспетчер слоёв).

Новые объекты всегда назначаются текущему слою. Этот слой отмечен в диспетчере слоёв символом .

Панель инструментов

На панели инструментов рабочего окна доступны некоторые настройки для слоёв.

Панель инструментов с функциями для слоев

В поле отображается текущий слой. В списке можно выбрать другой слой и сделать его текущим. Изменение синхронизируется с диспетчером слоёв: этот слой получает символ .

Как описано выше, вы можете выбирать объекты и назначать их определённому слою через список. Символы перед обозначением слоя показывают, видим ли текущий слой или заблокирован ли он.

Кнопки имеют следующие функции:

Кнопка	Функция
	Показывает или скрывает выбранный слой
	Блокирует или разблокирует выбранный слой
	Переходит в диспетчере слоёв к строке выбранного слоя для настройки

Рендеринг

Каждому слою автоматически назначается цвет. Но цвета можно также настроить:

1. Дважды щёлкните цвет в таблице диспетчера слоёв.
2. В диалоговом окне Выбор цвета слоя задайте подходящий цвет.

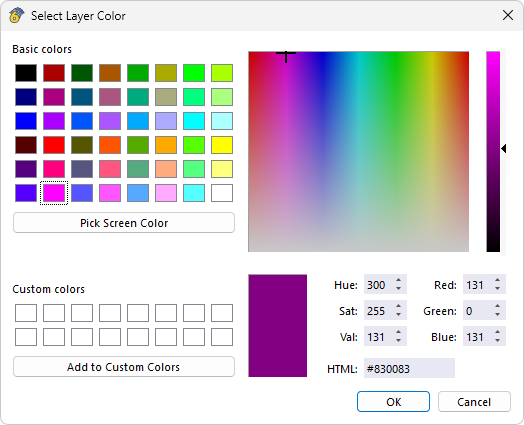

Задать цвет слоя

Чтобы объекты отображались в цветах слоёв, требуется соответствующая настройка отображения. Эти цвета можно активировать двумя способами:

• Диспетчер слоёв Кнопка на панели инструментов для отображения объектов в цвете материала или слоя
• Навигатор — Отображение: Категория Цвета отрендеренных объектов по → Слою

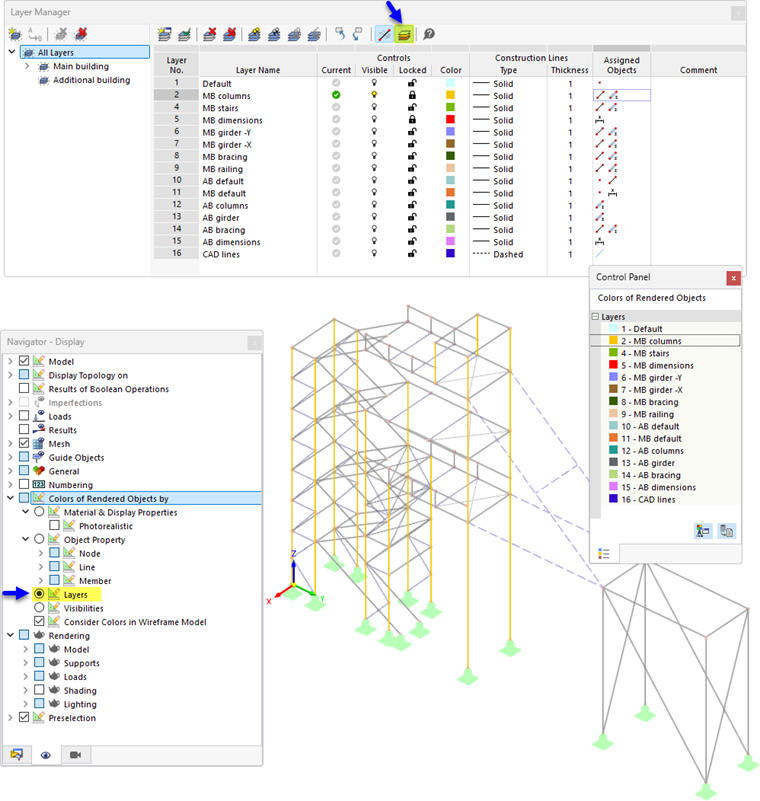

Отображение объектов цветами слоев

На панели управления можно проверить цвета, назначенные объектам в каждом видимом слое.
