В диалоговом окне Определения значений датчика можно задать типы датчика и описать, на основе чего определяются значения датчика и какие параметры имеются.
Измеренное значение
Концепция диалогового окна ориентирована на 'Источник данных'. В списке доступны четыре варианта выбора:
- Пользовательский | Отдельный (см. рисунок Диалог 'Определения значений датчика')
- Пользовательский | Функция (см. рисунок Источник данных 'Пользовательский | Функция')

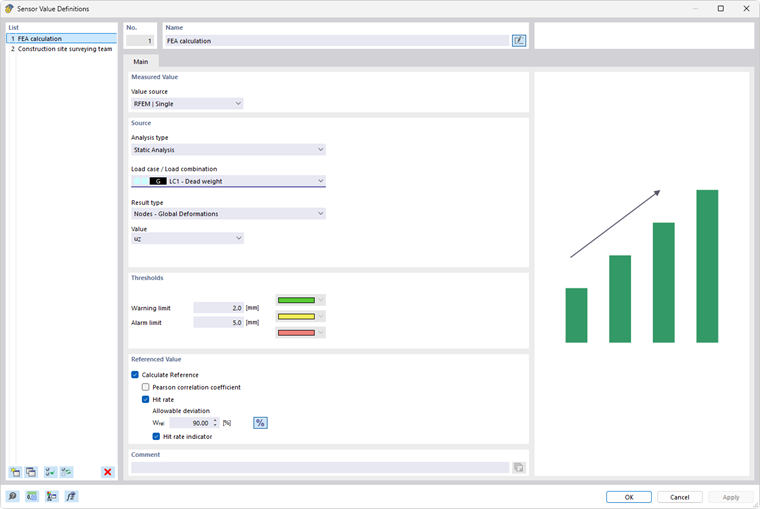

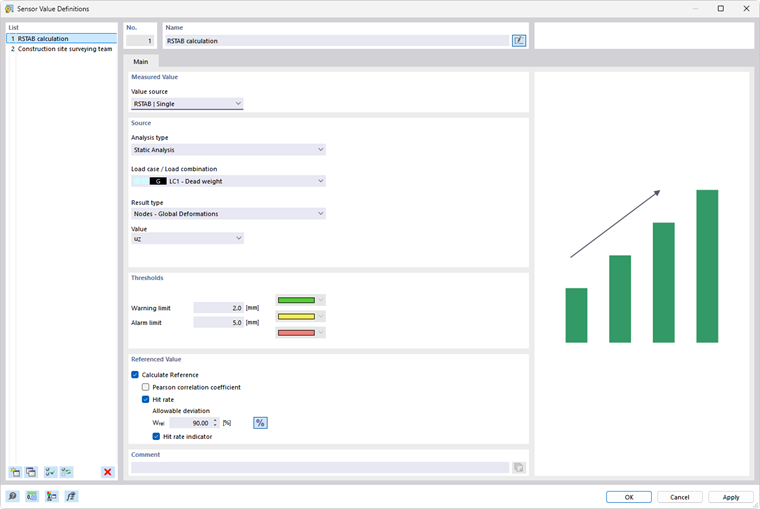

- RSTAB | Отдельный (см. рисунок Источник данных 'RFEM | Отдельный')

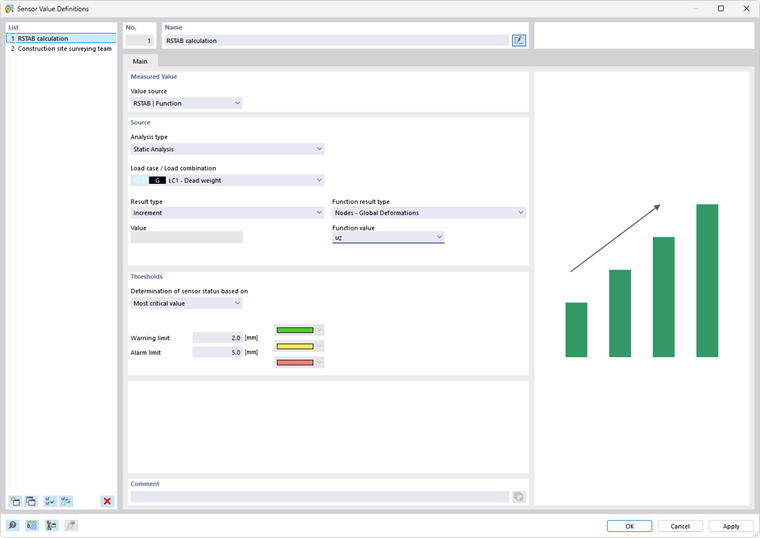

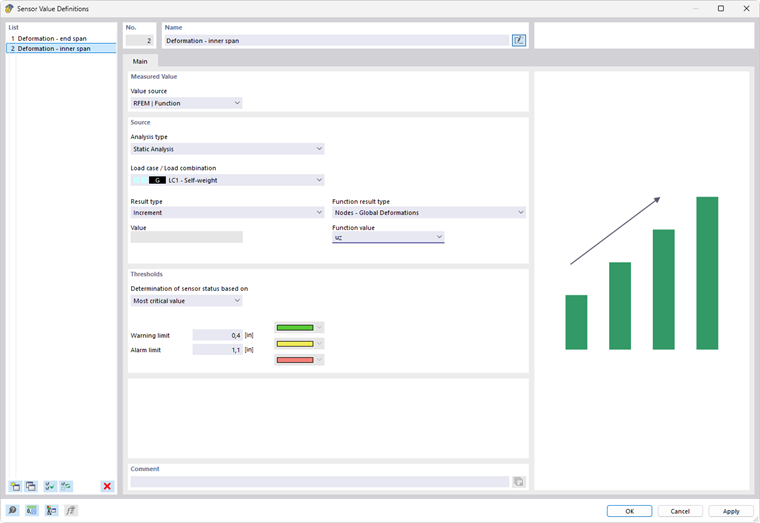

- RSTAB | Функция (см. рисунок Источник данных 'RFEM | Функция')
Значение по оси x / Значение по оси y
При источнике данных Пользовательский | Отдельный или Пользовательский | Функция обозначения и параметры измеряемого значения задаются индивидуально. Если присутствует деформация, можно, например, как показано на рисунке выше, описать значение как 'uz', задать единицу измерения 'мм' и десятичные разряды как '1'. Для источника шума, напротив, можно было бы указать значение 'Lp' и единицу измерения 'дБ'.
Указание 'Символ | HTML' и 'Имя переменной' полезно при передаче данных измерений через параметризованные функции.
При описании источника данных как функции – например, для отображения зависимости значения от времени – в разделах 'Значение по оси x' и 'Значение по оси y' можно определить параметры абсциссы и ординаты диаграммы.
Для значения x на оси абсцисс список 'Тип данных' предлагает выбор, позволяющий охватить различные случаи применения:
- Double (Двойная точность)
- Дата и время
- Дата
- String ([https://en.wikipedia.org/wiki/String_(computer_science) Строка])
Источник
При источнике данных RSTAB | Отдельный или RSTAB | Функция задается, какие результаты RSTAB используются для измеряемого значения.
Выберите 'Тип анализа' (Статический расчёт, Модальный анализ и т.д.) и 'Случай нагрузки' или 'Сочетание нагрузок' с соответствующими результатами. Расчётные сочетания и расчётные ситуации не подходят для определений значений датчика, так как они выдают огибающие результаты.
Затем задайте 'Тип результата' (Внутренняя сила, Деформация, Опорная реакция, Деформация и т.д.) и релевантное 'Значение', например, перемещение в определенном направлении или деформацию относительно оси.
При описании источника данных как функции RSTAB можно определить параметры диаграммы с помощью списков 'Тип результата' и 'Тип результата функции'.
Определение критериев в принципе такое же, как и для Диаграммы расчёта результатов RSTAB.
Пороговые значения
В этом разделе определяются значения для 'Предупредительного порога' и 'Аварийного порога'. Связанным с ними областям присвоены соответствующие цвета:
- Зеленый: Измеренное значение находится в допустимом диапазоне.
- Желтый: Измеренное значение вызывает предупреждение.
- Красный: Измеренное значение вызывает тревогу.
Цвета используются во вкладке Измеренные значения при указании статуса измерений датчиков.
Если источник данных основан на функции, в списке 'Определение статуса датчика' можно указать, какое пороговое значение является релевантным.
Эталонное значение
Этот раздел отображается при источнике данных 'RSTAB | Отдельный' (см. рисунок Источник данных 'RFEM | Отдельный'). Здесь можно задать допустимые отклонения и показатели совпадения для расчетных результатов по сравнению с результатами измерений. Это полезно, например, для сравнения результатов моделирования ветра с данными исследований в аэродинамической трубе. Так, директива WTG [1] определяет оценочную функцию на основе показателя совпадения q прогностической модели, используя "правильно" рассчитанные значения результатов по сравнению с достаточно значимыми эталонными значениями.
Результаты статистической оценки выводятся в диалоговом окне Наборы датчиков.
