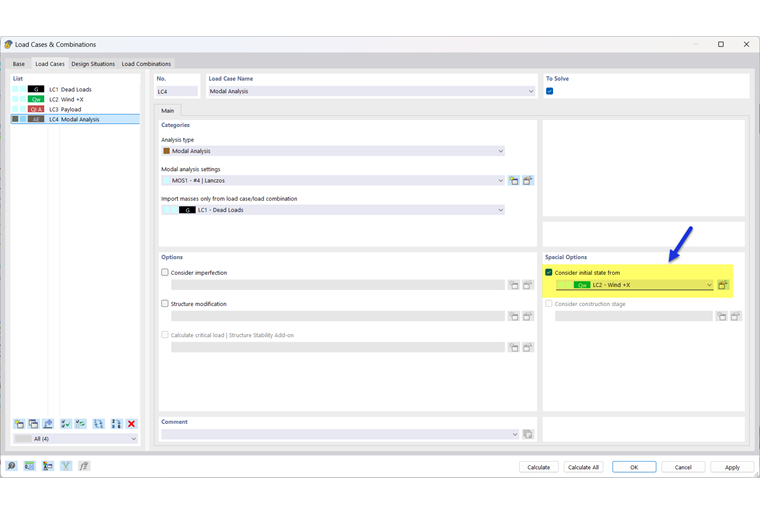

Pro zatěžovací stav typu analýzy 'Modální analýza' můžete určit jiný zatěžovací stav, jehož tuhosti představují výchozí situaci pro dynamické zkoumání. Za tímto účelem aktivujte zaškrtávací políčko Zohlednit počáteční stav z a poté vyberte zatěžovací stav v seznamu.
Tlačítko
vpravo vedle seznamu otevírá dialog 'Nastavení počátečního stavu' (viz obrázek Typ des Anfangszustands festlegen). Zde určete, jaký typ počátečního stavu je přítomen (aktuálně je k dispozici pouze typ 'Tuhost').
Funkce 'Zohlednit počáteční stav' je popsána obecně pro zatěžovací stavy v kapitole Zatěžovací stavy příručky RFEM.
Příklady

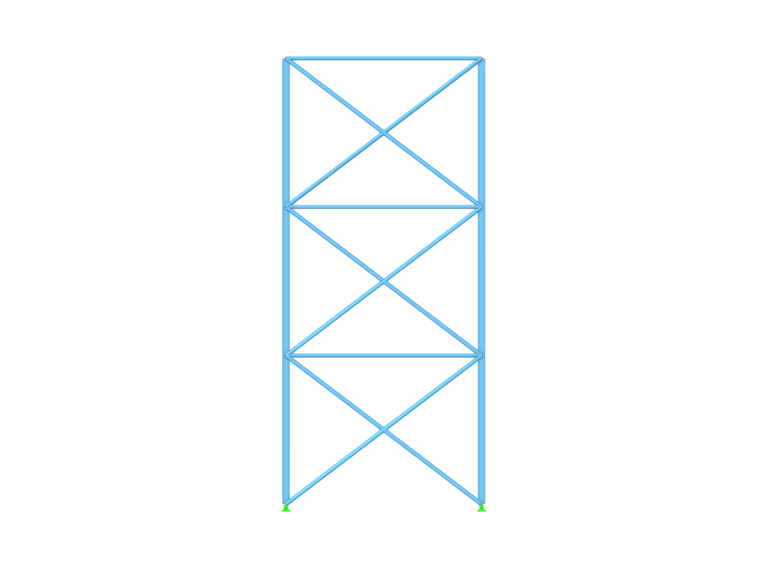

- Zohledněním počátečního stavu můžete zachytit tuhost modelu, když v zatěžovacím stavu selžou tažené pruty. Tuhost z tohoto zatěžovacího stavu – tedy "zbytkového modelu" bez selhaných tažených prutů – se pak uplatní při modální analýze. Měkčí systém se odpovídajícím způsobem projeví na vlastních číslech.
- V modelu je přítomna uzlová podpora, jejíž podporové podmínky jsou popsány diagramem s nelineárními vlastnostmi. Možné jsou následující konstelace:
- Není-li přiřazen žádný počáteční stav, použije se tuhost podle lineární definice.
- Je-li přiřazen počáteční stav, určí se tuhost z diagramu v okamžiku počátečního stavu linearizovaně (tangenciální tuhost).
