Materiály

Všechny materiály přítomné v modelu jsou v Vstupních údajích doplňku pro dimenzování uvedeny znovu.

Přípustné materiály

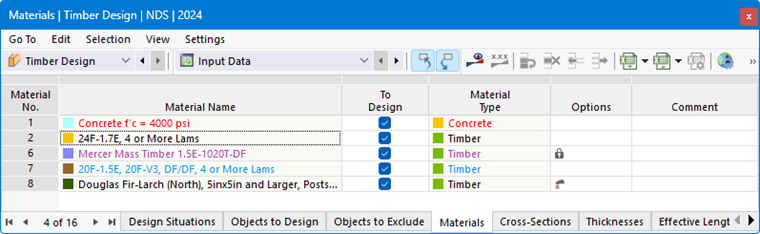

Barva písma materiálů vám poskytuje informace o použití a přípustnosti materiálu ve zvoleném doplňku pro dimenzování:

• modrá = materiál není v celém modelu použit
• červená = materiál není vhodný pro dimenzování v aktivním doplňku
• šedá = materiál není použit u objektů vybraných pro dimenzování
• černá = objekt s tímto materiálem je pro dimenzování v aktivním doplňku vybrán

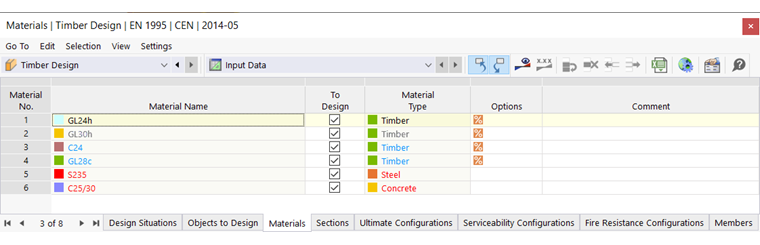

Barevné zvýraznění materiálů pro posouzení dřevěných konstrukcí

V dimenzování dřeva jsou přípustné pouze materiály typu Dřevo, protože jinak nejsou definovány všechny pro dimenzování potřebné charakteristiky (viz také kapitola Materialien v příručce RFEM).

Bez ohledu na výběr v zaškrtávacím poli 'K dimenzování' nejsou objekty s neplatnými materiály při dimenzování zohledněny (automatické zařazení do 'Neplatné / deaktivované').

Odstranění materiálů z dimenzování

U všech platných materiálů můžete deaktivací zaškrtávacího pole 'K dimenzování' deaktivovat všechny objekty s tímto materiálem. Tím budou tyto objekty zařazeny do sloupce 'Neplatné / deaktivované' a tím odstraněny z dimenzování (viz také Zu bemessende Objekte).

Úprava materiálových charakteristik

Materiálové charakteristiky lze v dialogu pro úpravu materiálu uživatelsky definovaně upravit. Změněné hodnoty jsou při dimenzování dřeva zohledněny. Dvojklikem na řádek nebo kliknutím na tlačítko se dostanete přímo do dialogu pro úpravu materiálu.

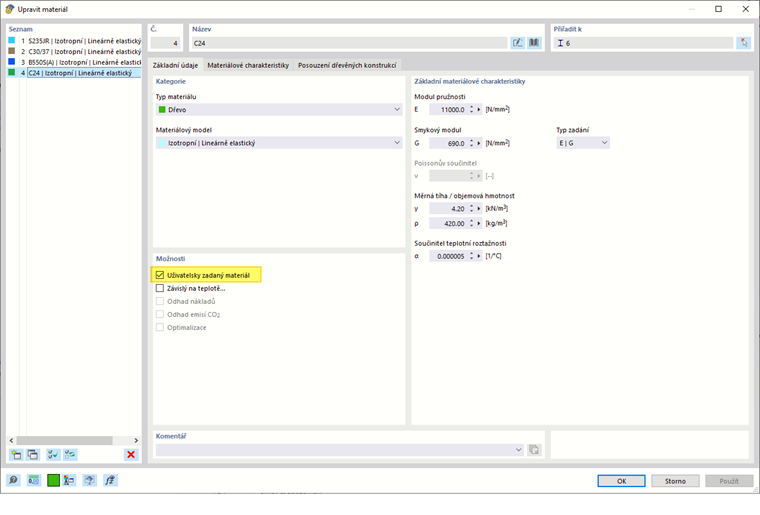

Dialog Upravit materiál | Uživatelsky zadaný materiál

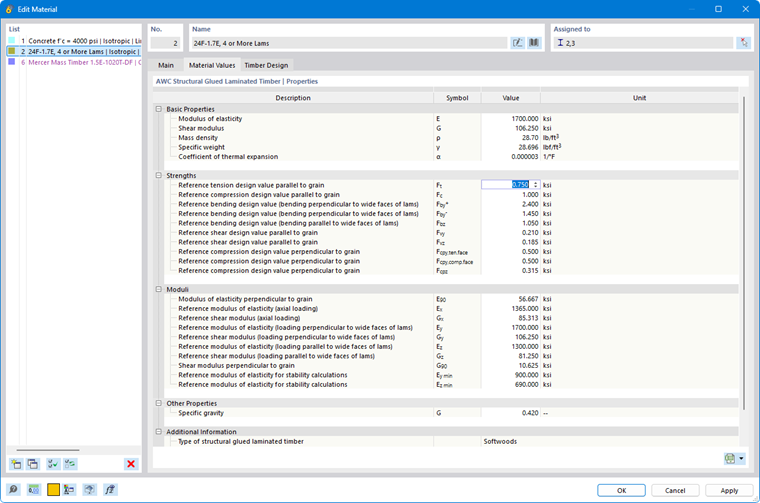

Na kartě Základní aktivujte volbu 'Uživatelsky definovaný materiál', abyste mohli upravit materiálové charakteristiky pro dimenzování dřeva. Na kartě Materiálové hodnoty můžete například upravit tuhosti materiálu a pevnosti. Také dílčí součinitele spolehlivosti a další součinitele relevantní pro dimenzování materiálu podle příslušné normy pro dimenzování jsou definovány na kartě Dimenzování dřeva.

Možnosti

Ve sloupci 'Možnosti' tabulky jsou uloženy ikony pro různá existující nastavení nebo upravené hodnoty, takže můžete rychle získat přehled a například rozpoznat upravené materiály.
