Materiały

W tabeli Materiały w kategorii „Wymiarowanie konstrukcji drewnianych” zestawiono wszystkie materiały utworzone w modelu.

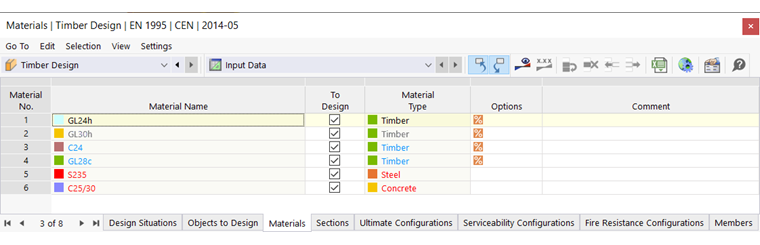

Tabela „Materiały” do wymiarowania drewna z kolorowym oznaczeniem wpisów

Dopuszczalne materiały

Wymiarowanie konstrukcji drewnianych jest związane z materiałami typu Drewno.

Kolor czcionki materiałów informuje o zastosowaniu i dopuszczalności materiału. Znaczenie kolorów:

• czarny: materiał nadaje się do wymiarowania i jest używany w obiektach podlegających wymiarowaniu
• czerwony: materiał nie nadaje się do wymiarowania konstrukcji drewnianych
• niebieski: materiał nie jest używany w modelu
• szary: materiał nie jest używany w obiektach podlegających wymiarowaniu
• fioletowy: materiał został wygenerowany za pomocą dodatku Powierzchnie wielowarstwowe i jest używany do wymiarowania

Obiekty, którym przypisano nieprawidłowy materiał, nie są uwzględniane przy wymiarowaniu – nawet jeśli dla tego materiału aktywowano opcję „Do wymiarowania”. Są one automatycznie oznaczane w tabeli Zu bemessende Objekte jako „Nieprawidłowy / wyłączony”.

Usunięcie materiału z wymiarowania

Dla prawidłowego materiału można wykluczyć z wymiarowania wszystkie obiekty, którym przypisano ten materiał, poprzez dezaktywację pola wyboru „Do wymiarowania”. Obiekty te zostaną wówczas sklasyfikowane w tabeli Zu bemessende Objekte jako „Nieprawidłowy / wyłączony” i nie będą sprawdzane podczas wymiarowania.

Dostosowanie parametrów materiałowych do wymiarowania

Jeżeli chcesz stosować dla wymiarowania konstrukcji drewnianych niestandardowe wytrzymałości lub częściowe współczynniki bezpieczeństwa, możesz dostosować parametry materiałowe: kliknij dwukrotnie odpowiedni wiersz tabeli lub użyj przycisku na pasku narzędzi tabeli, aby otworzyć okno dialogowe edycji materiału.

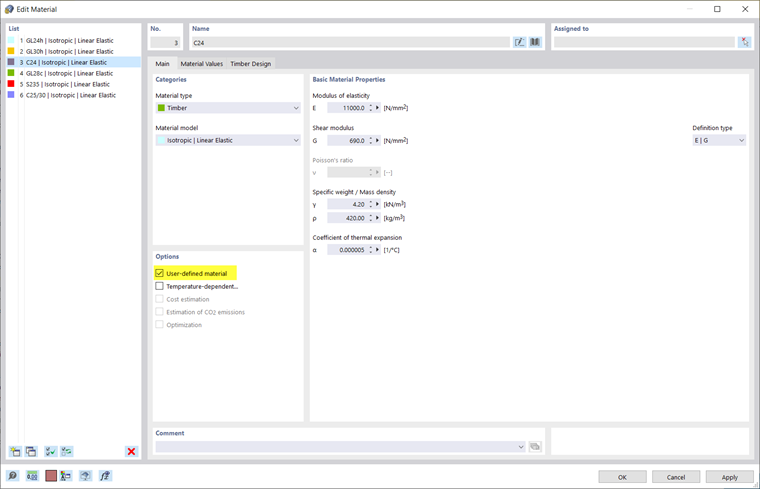

W zakładce „Podstawowe” zaznacz opcję Materiał niestandardowy (zob. rozdział Materiały podręcznika RFEM). Umożliwia to edycję parametrów materiałowych. W zakładce „Wartości materiałowe” można na przykład zmienić sztywności materiału i wytrzymałości.

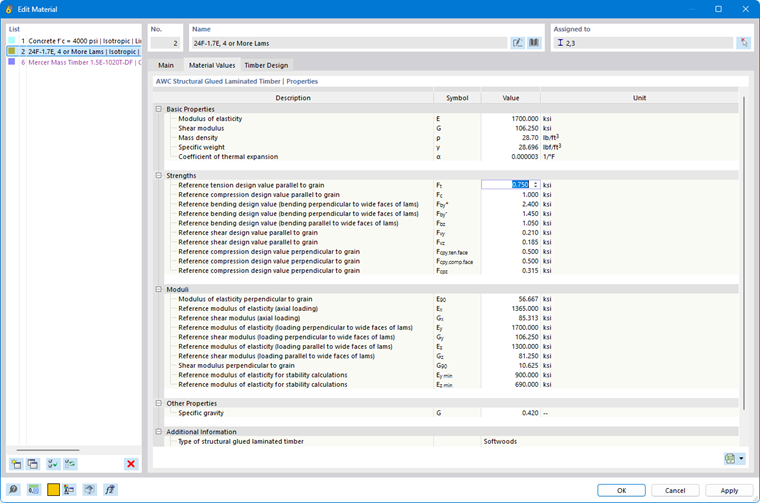

Dostosuj właściwości materiałowe do wymiarowania konstrukcji drewnianych

W zakładce „Wymiarowanie konstrukcji drewnianych” można dostosować dla materiału częściowe współczynniki bezpieczeństwa oraz inne współczynniki istotne dla wymiarowania zgodnie z wybraną Normą, na przykład γ_M lub k_mod dla EN 1995.

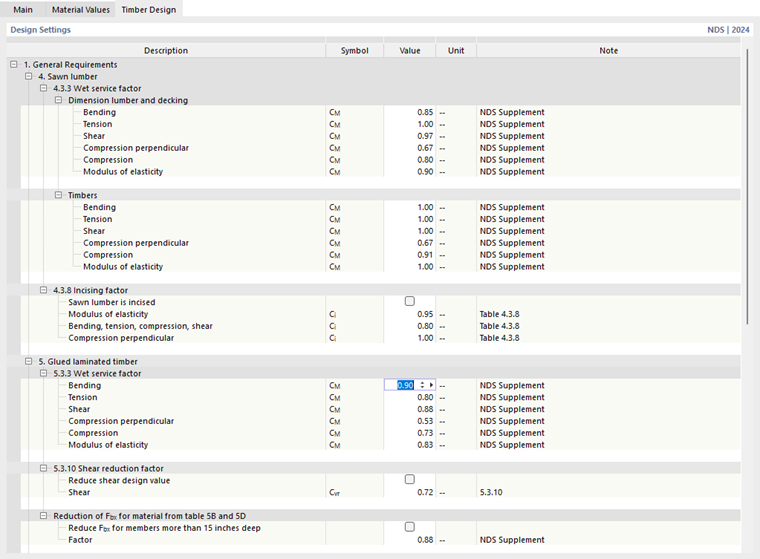

Współczynniki do wymiarowania konstrukcji drewnianych dostosować

Opcje

Symbole w kolumnie „Opcje” oznaczają różne ustawienia lub zmienione wartości. Umożliwiają one szybki przegląd, na przykład w celu rozpoznania materiałów o dostosowanych właściwościach.
