Especificaciones de cálculo

Durabilidad del hormigón

Para el cálculo según EN 1992-1-1 es necesaria la definición de las 'durabilidades de hormigón' para que el programa pueda aplicar, por ejemplo, automáticamente el recubrimiento de hormigón. Este tipo de cálculo de hormigón solo está disponible si ha indicado en los datos básicos del modelo la norma EN 1992 para el cálculo. Para todas las demás normas de diseño, este tipo no existe. En ese caso, debe definir los recubrimientos de hormigón manualmente para cada componente estructural.

Clases de exposición

En la pestaña Clases de exposición se ofrecen clases de exposición para la armadura y el hormigón. Puede controlar la selección mediante las casillas y listas.

Información

Para cada componente estructural puede definir su propio tipo con clases de exposición específicas.

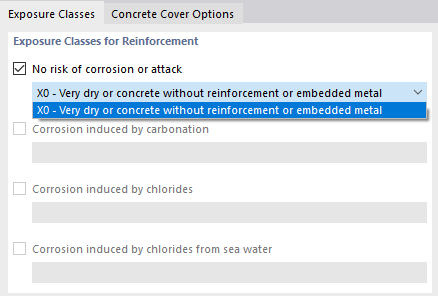

Si selecciona en la 'Clase de exposición para la armadura' la opción 'Sin riesgo de corrosión ni ataque', define la clase de exposición X0.

La clase de exposición X0 es relevante en cimentaciones sin armadura y sin helada, así como en componentes interiores sin armadura. Sin embargo, en el estado de desarrollo actual no se pueden calcular cimentaciones sin armadura. Por lo tanto, esta opción tiene un papel secundario. Si utiliza la clase de exposición X0, el programa aplica para el cálculo un recubrimiento mínimo de 20 mm.

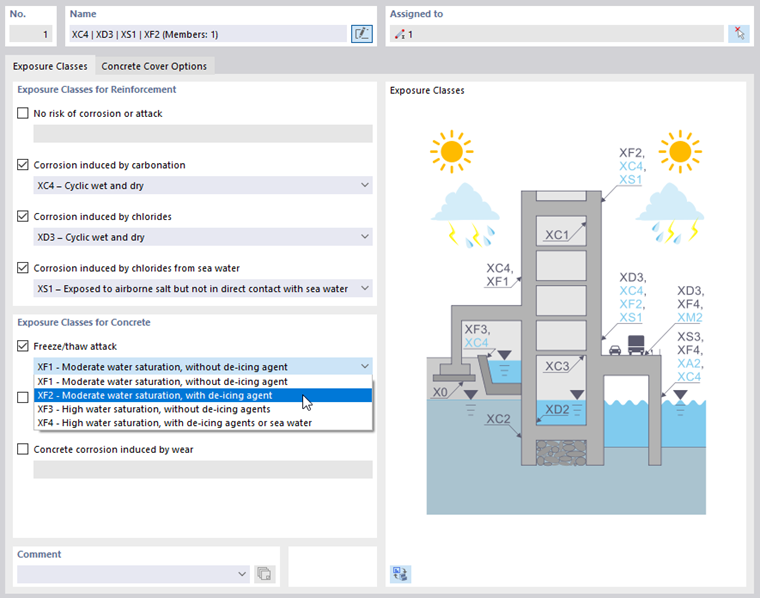

En la pestaña 'Clases de exposición' también puede realizar una selección múltiple. Según la infografía a la derecha del diálogo, se establece entonces la clase de exposición que, debido a esta selección, es determinante para el recubrimiento de hormigón.

En la infografía, la clase de exposición determinante se indica con letra negra. Las clases de exposición que tienen un papel secundario en esta combinación se muestran en azul. Esto permite comprobar rápidamente las posibilidades de combinación de clases de exposición para diferentes componentes estructurales.

Nombre

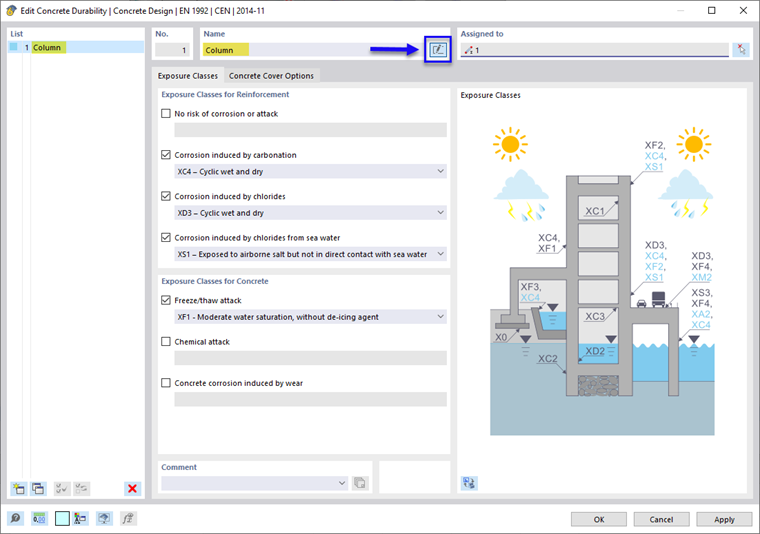

El programa genera a partir de las clases de exposición seleccionadas un nombre que describe el tipo de durabilidad del hormigón. Mediante el botón Benutzerdefinierter Name junto a esta designación generada puede editar la entrada y asignar un nombre definido por el usuario. Esto contribuye especialmente en modelos con muchos tipos diferentes a la claridad y facilita la asignación de los tipos a los componentes estructurales.

Asignado a

En esta sección se indican los números de las barras y superficies a las que se ha asignado el tipo de durabilidad de hormigón seleccionado. Con el botón Seleccionar individualmente puede añadir o desactivar más objetos.

Opciones de recubrimiento de hormigón

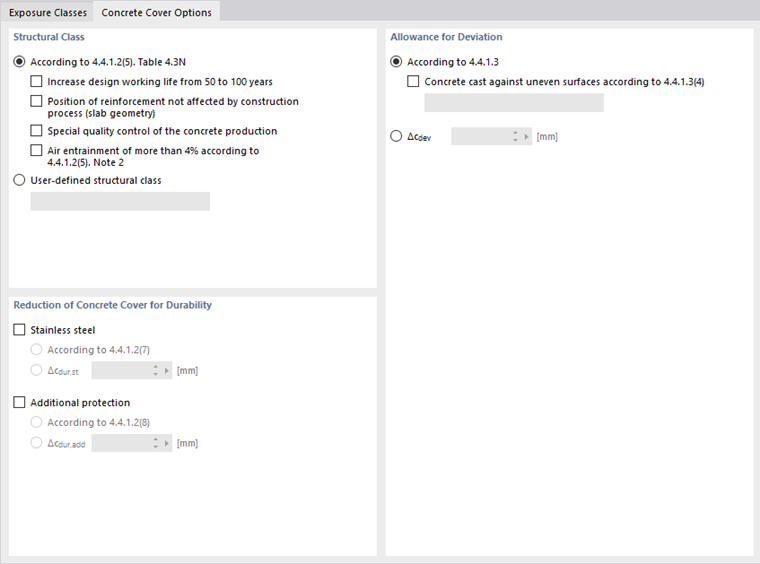

La pestaña Opciones de recubrimiento de hormigón ofrece la posibilidad de adaptar específicamente los recubrimientos de hormigón resultantes de las clases de exposición.

Clase estructural

Con las opciones de esta sección puede aumentar o reducir la clase estructural como se describe en EN 1992-1-1, tabla 4.3N, siempre que existan condiciones especiales en cuanto a la vida útil o las propiedades del hormigón. Alternativamente, seleccione la 'Clase estructural definida por el usuario' en la lista.

Reducción del recubrimiento de hormigón para la durabilidad

Las casillas de esta sección permiten reducir el recubrimiento de hormigón en caso de una armadura de acero inoxidable o de medidas de protección especiales.

Tolerancia de fabricación

La tolerancia de fabricación Δcdev designa la desviación negativa admisible durante la construcción, para tener en cuenta desviaciones no previstas. En esta sección puede aplicar el valor recomendado 'En fabricación sobre superficies irregulares' para aumentar la dimensión nominal. Alternativamente, defina la tolerancia de fabricación de forma personalizada.
