Betondauerhaftigkeiten

Für die Bemessung nach EN 1992-1-1 ist die Definition von 'Betondauerhaftigkeiten' notwendig, damit das Programm beispielsweise die Betondeckung automatisch ansetzen kann. Dieser Typ der Betonbemessung ist somit nur verfügbar, wenn Sie in den Modell-Basisangaben die Norm EN 1992 für die Bemessung angegeben haben. Für alle anderen Bemessungsnormen gibt es diesen Typ nicht. Sie müssen die Betondeckungen dann für die einzelnen Bauteile manuell festlegen.

Expositionsklassen

Im Register Expositionsklassen werden Expositionsklassen für die Bewehrung und den Beton angeboten. Sie können die Auswahl über die Kontrollfelder und Listen steuern.

Info

Für jedes Bauteil können Sie einen eigenen Typ mit spezifischen Expositionsklassen definieren.

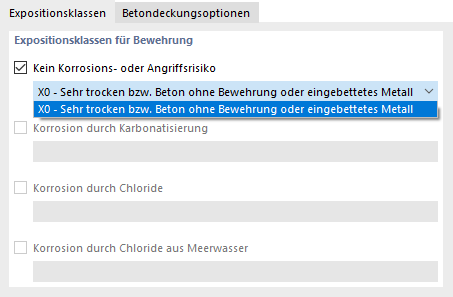

Wenn Sie bei der 'Expositionsklasse für die Bewehrung' die Option 'Kein Korrosions- oder Angriffsrisiko' auswählen, definieren Sie die Expositionsklasse X0.

Die Expositionsklasse X0 spielt bei Fundamenten ohne Bewehrung und ohne Frost sowie bei Innenbauteilen ohne Bewehrung eine Rolle. Im aktuellen Entwicklungsstand können allerdings keine unbewehrten Fundamente bemessen werden. Damit spielt diese Option eine untergeordnete Rolle. Wenn Sie die Expositionsklasse X0 trotzdem verwenden, so setzt das Program für die Bemessung eine Mindestbetondeckung von 20 mm an.

Im Register 'Expositionsklassen' können Sie auch eine Mehrfachauswahl treffen. Entsprechend der Infografik rechts im Dialog wird dann die Expositionsklasse festgesetzt, die aufgrund dieser Auswahl maßgebend für die Betondeckung ist.

In der Infografik wird die maßgebende Expositionsklasse in schwarzer Schrift angegeben. Die Expositionsklassen, die in dieser Kombination eine untergeordnete Rolle spielen, sind blau dargestellt. Damit können Sie die Kombinationsmöglichkeiten von Expositionsklassen für unterschiedliche Bauteile schnell überprüfen.

Name

Das Programm erzeugt aus den ausgewählten Expositionsklassen einen Namen, die den Typ der Betondauerhaftigkeit beschreibt. Über die Schaltfläche Benutzerdefinierter Name neben dieser generierten Bezeichnung können Sie den Eintrag bearbeiten und einen benutzerdefinierten Namen vergeben. Dies trägt vor allem bei Modellen mit vielen verschiedenen Typen zur Übersichtlichkeit bei und erleichtert die Zuordnung der Typen zu den einzelnen Bauteilen.

Zugewiesen an

In diesem Abschnitt werden die Nummern der Stäbe und Flächen angegeben, denen der selektierte Typ der Betondauerhaftigkeit zugewiesen wurde. Mit der Schaltfläche Auswählen einzeln können Sie jeweils weitere Objekte ergänzen oder deaktivieren.

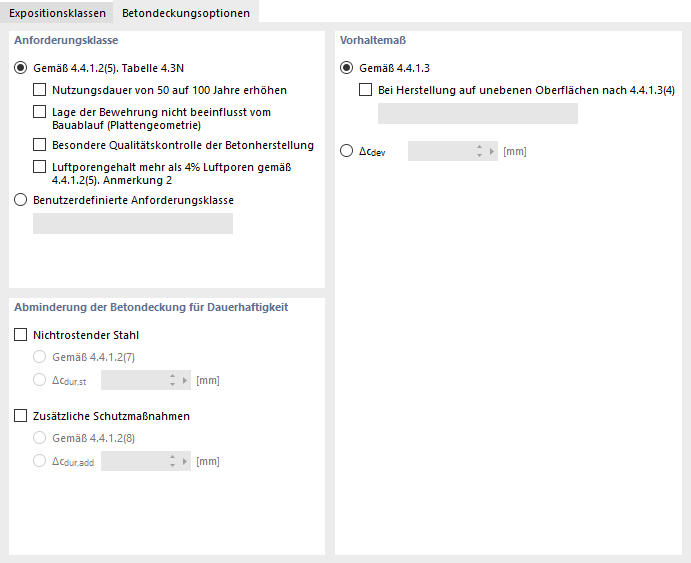

Betondeckungsoptionen

Das Register Betondeckungsoptionen bietet die Möglichkeit, die aus den Expositionsklassen resultierenden Betondeckungen spezifisch anzupassen.

Anforderungsklasse

Mit den Optionen dieses Abschnitts können Sie die Anforderungsklasse wie in EN 1992-1-1, Tabelle 4.3N beschrieben erhöhen oder reduzieren, sofern besondere Gegebenheiten bei der Nutzungsdauer oder den Betoneigenschaften vorliegen. Alternativ wählen Sie die 'Benutzerdefinierte Anforderungsklasse' in der Liste aus.

Abminderung der Betondeckung für Dauerhaftigkeit

Die Kontrollfelder dieses Abschnitts ermöglichen es, die Betondeckung bei einer Bewehrung aus nichtrostendem Stahl oder besonderen Schutzmaßnahmen zu reduzieren.

Vorhaltemaß

Das Vorhaltemaß Δcdev bezeichnet die zulässige negative Abweichung in der Bauausführung, um unplanmäßige Abweichungen zu berücksichtigen. Sie können in diesem Abschnitt die 'Bei Herstellung auf unebenen Oberflächen' empfohlene Vorgabe ansetzen, um das Nennmaß zu vergrößern. Alternativ legen Sie das Vorhaltemaß benutzerdefiniert fest.
