混凝土耐久性

根据 EN 1992-1-1 进行设计时,需要定义"混凝土耐久性",以便程序例如可以自动应用混凝土保护层。因此,只有在模型基础数据中将 设计标准 指定为 EN 1992 时,才提供此混凝土设计类型。其他设计标准均不提供此类型。此时,您必须手动设置各个构件的混凝土保护层。

环境作用等级

在环境作用等级选项卡中,提供钢筋和混凝土的环境作用等级。您可以通过复选框和列表控制选择。

信息

对于每个构件,您可以定义一个具有特定环境作用等级的独立类型。

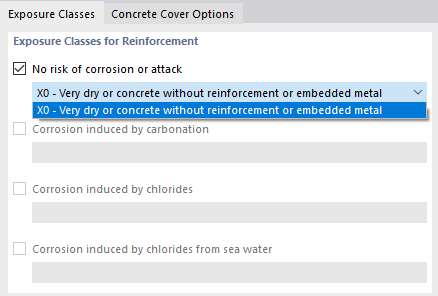

如果您在'钢筋的环境作用等级'中选择'无腐蚀或侵蚀风险'选项,则定义环境作用等级 X0。

环境作用等级 X0 适用于无钢筋且无冰冻的基础以及无钢筋的室内构件。但在当前开发阶段,无法对无筋基础进行设计。因此该选项的作用较为次要。如果您仍使用环境作用等级 X0,程序在设计中将假定最小混凝土保护层为 20 mm。

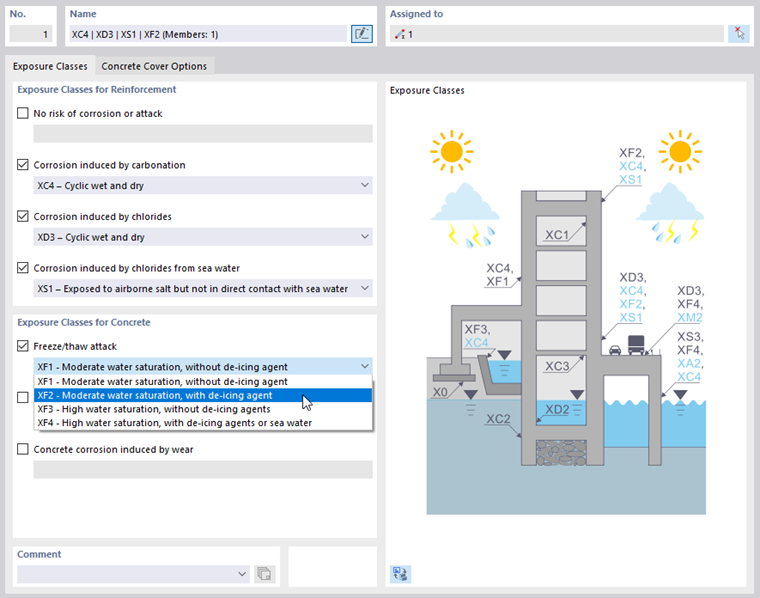

在'环境作用等级'选项卡中也可以进行多项选择。根据对话框右侧的信息图,将确定因该选择而对混凝土保护层起决定作用的环境作用等级。

在信息图中,起决定作用的环境作用等级以黑色字体显示。在此组合中起次要作用的环境作用等级以蓝色显示。这样,您可以快速检查不同构件的环境作用等级的组合可能性。

名称

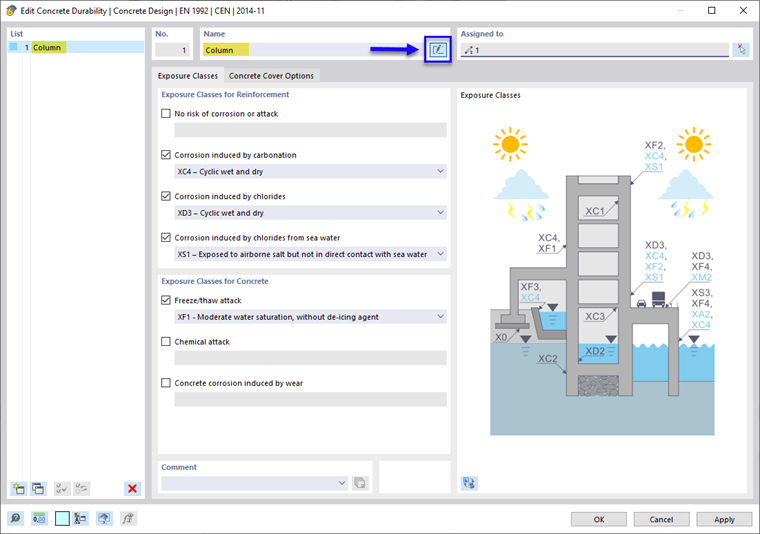

程序根据所选的环境作用等级生成一个名称,用于描述该混凝土耐久性类型。通过该自动生成名称旁的按钮 Benutzerdefinierter Name ,您可以编辑该条目并指定用户自定义名称。这在包含许多不同类型的模型中尤其有助于保持清晰度,并便于将类型分配给各个构件。

已分配对象

在此部分中显示已分配所选混凝土耐久性类型的杆件和面的编号。通过按钮 选择单独 ,您可以分别添加或取消其他对象。

混凝土保护层选项

混凝土保护层选项选项卡提供了专门调整由环境作用等级得出的混凝土保护层的可能性。

结构等级

如果使用寿命或混凝土性能存在特殊情况,您可以通过此部分中的选项按照 EN 1992-1-1 表 4.3N 的说明提高或降低结构等级。或者,您可以在列表中选择'用户自定义结构等级'。

耐久性混凝土保护层的折减

此部分中的复选框允许在采用不锈钢钢筋或采取特殊防护措施时减小混凝土保护层。

余量

余量 Δcdev 表示施工中允许的负偏差,以考虑非预期的偏差。在此部分中,您可以采用'在不平整表面上浇筑时'推荐的规定值,以增大名义尺寸。或者,您可以用户自定义方式设置余量。
