Durabilidades de betão

Para o dimensionamento de acordo com a EN 1992-1-1, é necessária a definição da 'durabilidade do betão' para que o programa possa, por exemplo, aplicar automaticamente o recobrimento de betão. Este tipo de dimensionamento de betão só estará disponível se tiver introduzido o # extbookmark manual|image026561|Especificar a norma # EN 1992 para o dimensionamento. Este tipo não existe para nenhuma das outras normas de dimensionamento. Depois, é necessário definir manualmente o recobrimento de betão para cada componente.

Diálogo 'Nova durabilidade de betão'

Classes de exposição

O separador Classes de exposição oferece classes de exposição para a armadura e o betão. Pode controlar a seleção utilizando as caixas de seleção e as listas.

Se você seleciona 'Sem risco de corrosão ou ataque' para a classe de exposição ' para a armadura ', define a classe de exposição X0.

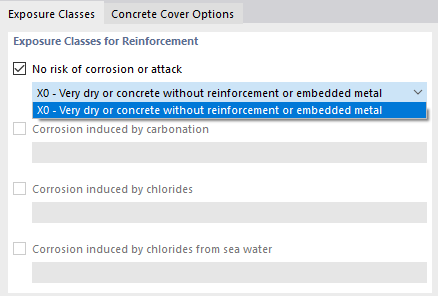

Classe de exposição X0: Nenhum risco de corrosão ou ataque

A classe de exposição X0 desempenha um papel para fundações sem armadura e sem geada, bem como para componentes internos sem armadura. No entanto, no estado atual de desenvolvimento, não é possível dimensionar fundações sem armadura. Esta opção desempenha, portanto, uma função subordinada. Se de qualquer forma a classe de exposição X0 é utilizada, o programa assume um recobrimento de betão mínimo de 20 mm para o dimensionamento.

Também é possível fazer várias seleções no separador 'Classes de exposição'. De acordo com o gráfico de informação à direita na caixa de diálogo, é determinada a classe de exposição, a qual é decisiva para o recobrimento de betão com base nesta seleção.

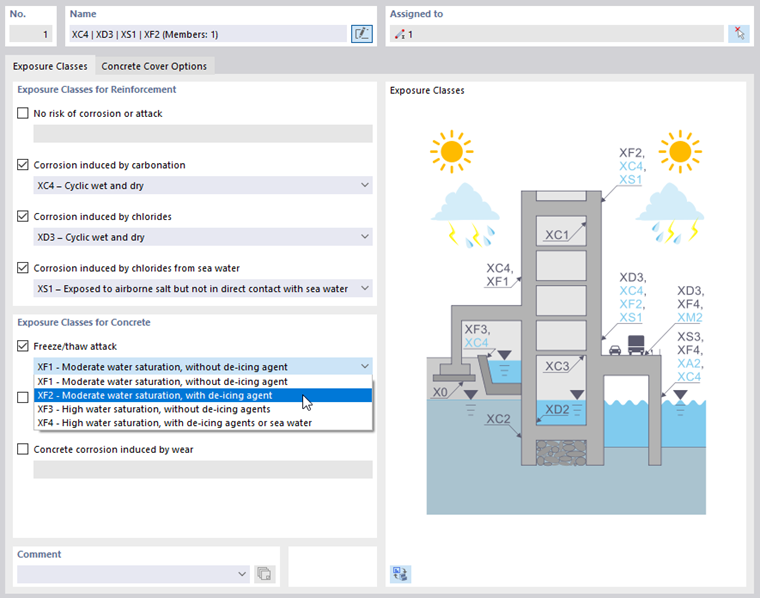

Seleção múltipla de classes de exposição

A classe de exposição relevante é apresentada a preto no infográfico. As classes de exposição que desempenham um papel subordinado nesta combinação são apresentadas a azul. Isso permite verificar rapidamente as possíveis combinações de classes de exposição para diferentes componentes.

Nome

O programa gera um nome a partir das classes de exposição selecionadas, o qual descreve o tipo de durabilidade do betão. Pode utilizar o botão ao lado do nome gerado para editar a entrada e atribuir um nome definido pelo utilizador. Isto contribui para maior clareza, especialmente no caso de modelos com muitos tipos diferentes, e facilita a atribuição de tipos aos componentes individuais.

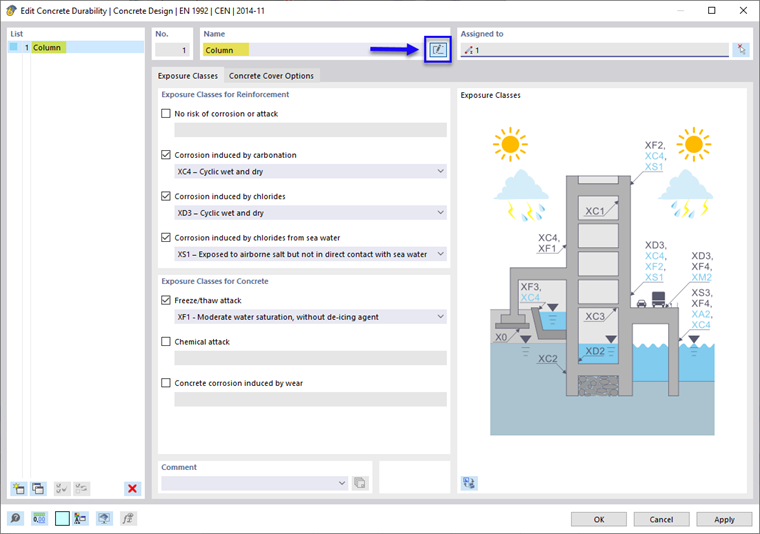

Durabilidade do betão com nome definido pelo utilizador

Atribuído a

Esta secção especifica os números de barras e superfícies às quais o tipo de durabilidade de betão selecionado foi atribuído. Com o botão pode adicionar ou desactivar mais objectos.

Opções de recobrimento de betão

O separador Opções de recobrimento de betão permite adaptar especificamente o recobrimento de betão resultante das classes de exposição.

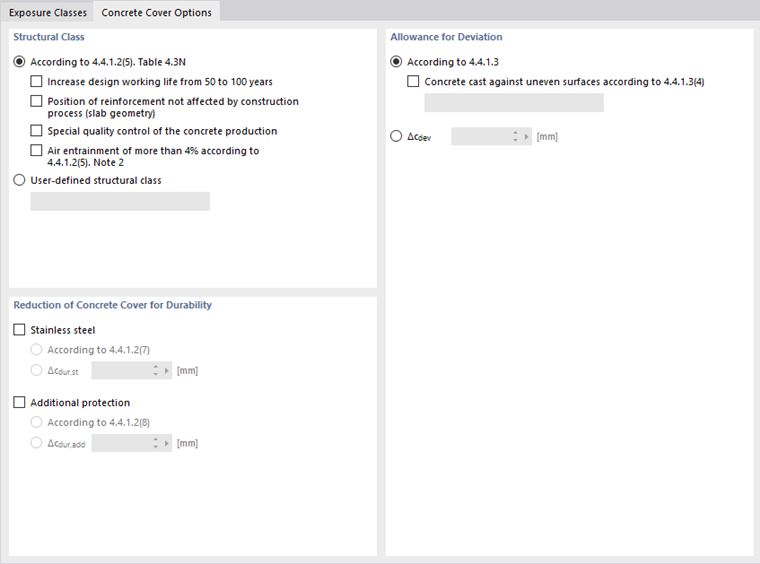

Opções de recobrimento de betão segundo a EN 1992 (CEN)

classe estrutural

Com as opções desta secção, pode aumentar ou diminuir a classe de requisito como descrito na EN 1992-1-1, Tabela 4.3N, desde que existam condições especiais na vida útil ou nas propriedades do betão. Como alternativa, selecione a 'Classe de requisito personalizado' na lista.

Redução do recobrimento de betão para durabilidade

As caixas de seleção nesta secção permitem reduzir o recobrimento de betão no caso de armadura de aço inoxidável ou de medidas de proteção especiais.

tolerância no cálculo do desvio

A tolerância Δc_dev representa o desvio negativo admissível na construção para considerar desvios não planeados. Nesta secção, pode utilizar a 'Especificação recomendada para a produção em superfícies irregulares' para aumentar o tamanho nominal. Em alternativa, pode definir a dimensão de oportunidade como uma dimensão definida pelo utilizador.
