Pro posouzení podle EN 1992-1-1 je nutné zadat 'trvanlivost betonu', aby program mohl například automaticky aplikovat krytí betonu. Tento typ posouzení betonu je proto k dispozici pouze v případě, že jste zadali # extbookmark manuál|image026561|Pro posouzení je třeba zadat normu # EN 1992. Tento typ neexistuje pro žádnou z ostatních návrhových norem. Krytí betonu je pak třeba pro každý prvek zadat ručně.
Stupně vlivu prostředí
Záložka Třídy expozice nabízí třídy expozice pro výztuž a beton. Výběr lze ovládat pomocí zaškrtávacích políček a seznamů.

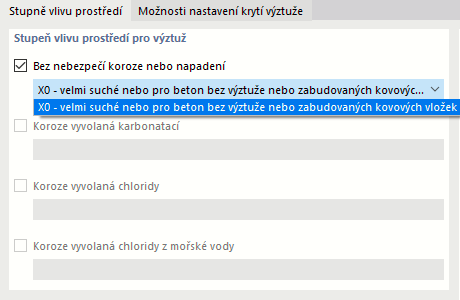

Pokud jako třídu expozice ' pro výztuž ' vybereme 'Žádné riziko koroze nebo napadení', stanovíme třídu expozice X0.
Třída vlivu prostředí X0 hraje roli u základů bez výztuže a mrazu a také u vnitřních prvků bez výztuže. V současném stavu vývoje však není možné nevyztužené základy posuzovat. Tato možnost proto hraje vedlejší roli. Pokud přesto použijete třídu expozice X0, předpokládá program pro posouzení minimální krytí betonem 20 mm.

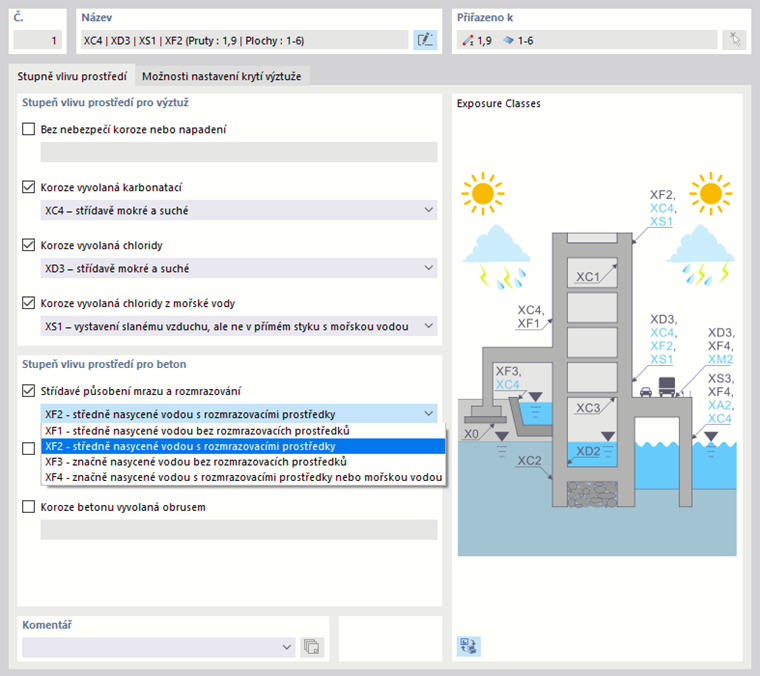

V záložce 'Třídy expozice' můžete také vybrat více možností. Podle infografiky vpravo v dialogu se pak na základě tohoto výběru určí třída expozice, která je pro krytí betonu rozhodující.
Příslušná třída expozice je v infografice znázorněna černě. Třídy expozice, které hrají v této kombinaci vedlejší roli, jsou znázorněny modře. To vám umožní rychle zkontrolovat možné kombinace tříd expozice pro různé komponenty.

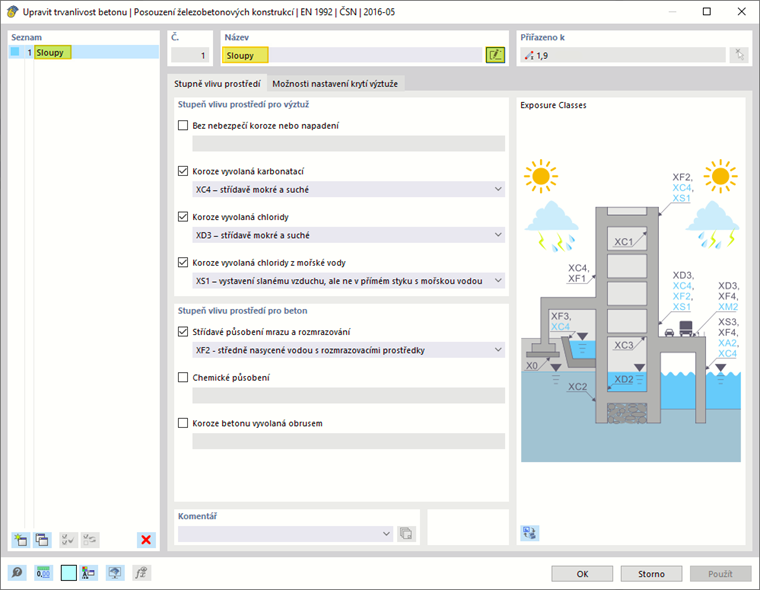

Název
Z vybraných tříd vlivu prostředí program vygeneruje název, který popisuje typ trvanlivosti betonu. Tlačítkem
vedle takto vygenerovaného názvu lze položku upravit a přiřadit jí vlastní název. To přispívá k přehlednosti, zejména v případě modelů s mnoha různými typy, a usnadňuje přiřazení typů k jednotlivým komponentům.
Přiřazeno k
V této sekci se zadávají počty prutů a ploch, kterým byl přiřazen vybraný trvanlivost betonu. Pomocí tlačítka
můžeme přidat nebo deaktivovat další objekty.

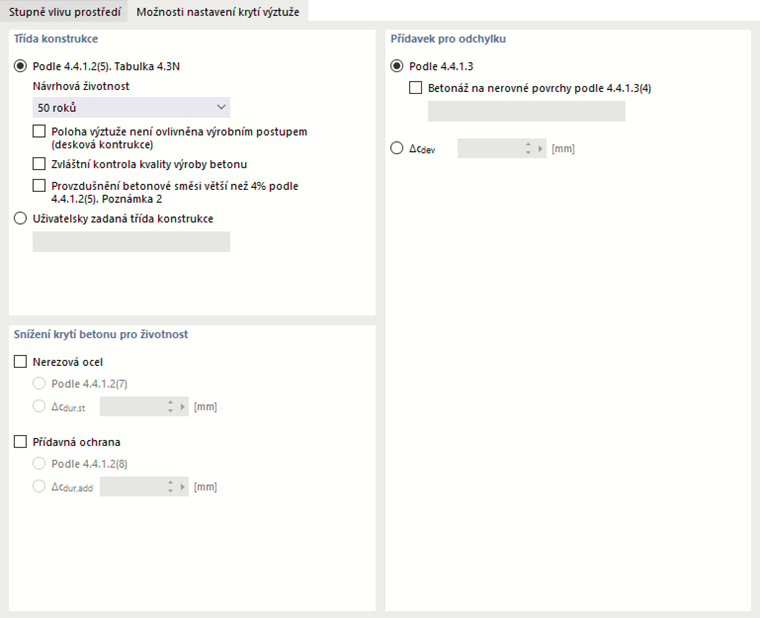

Krytí betonu - možnosti
Záložka Možnosti krytí betonu umožňuje specificky přizpůsobit krytí betonu na základě tříd expozice.
třída požadavků
Pomocí možností v této sekci lze zvýšit nebo snížit třídu požadavku, jak je popsáno v EN 1992-1-1, tabulka 4.3N, pokud existují zvláštní podmínky pro životnost nebo vlastnosti betonu. Případně vyberte ze seznamu 'Custom Requirement Class'.
Snížení krytí betonu pro životnost
Zaškrtávací políčka v této sekci umožňují snížit krytí betonu v případě nerezové výztuže nebo speciálních ochranných opatření.
přídavek pro návrhovou odchylku
Přídavek Δcdev udává přípustnou zápornou odchylku při provádění stavby, aby se zohlednily neplánované odchylky. V této sekci můžete pomocí 'Doporučené údaje pro výrobu na nerovných plochách' zvětšit jmenovitou velikost. Alternativně můžete zadat kótu stoupání jako uživatelskou.
