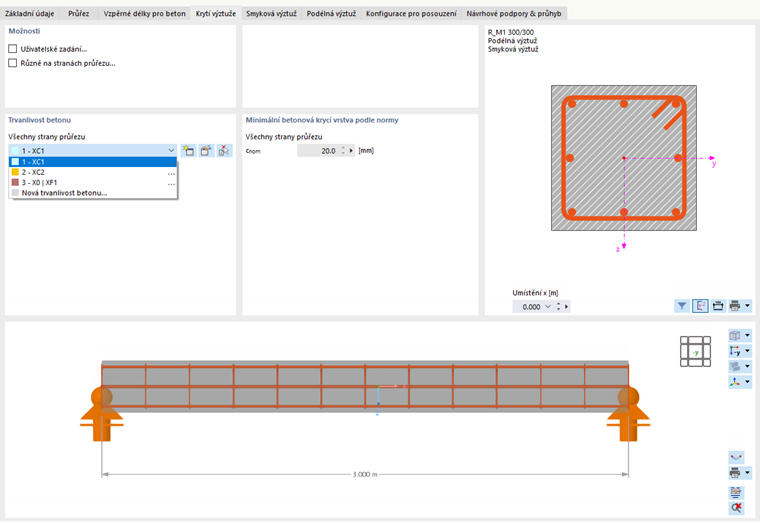

V záložce Krytí výztuže lze nastavit krytí výztuže , které se použije pro posouzení prutu.
Možnosti
Ve výchozím nastavení jsou obě zaškrtávací políčka v této sekci deaktivovaná, takže krytí betonem se stanoví z třídy vlivu prostředí. Pokud zaškrtneme volbu, lze zadat krytí betonem uživatelské nebo jiné krytí Různé na stranách průřezu .
Trvanlivost betonu
Krytí betonu se ve většině případů řídí trvanlivostí betonu, kterou přiřadíte prutu. Krytí betonu program stanoví přímo z této specifikace. Pokud jsme již definovali typy trvanlivosti betonu , lze příslušný typ vybrat ze seznamu.
Tlačítkem
lze vytvořit nový (nebo další) typ. Tlačítkem
lze upravit typ únosnosti betonu vybraný v seznamu. Pomocí tlačítka
lze graficky převzít typ z jiného prutu.
Minimální betonová krycí vrstva podle normy
Zde se stanoví minimální krytí betonu cnom podle # extbookmark manual|image026561|Pro vybranou třídu expozice je třeba dodržet normu #. Tuto hodnotu nelze změnit.
Uživatelsky definované krytí výztuže
Tato sekce se zobrazí pouze v případě, že jste zaškrtli políčko Vlastní v sekci options options . Krytí betonu zde můžete zadat ručně (viz obrázek image031088 Nastavení krytí betonu ). Hodnota c udává vzdálenost mezi vnější stranou třmínku a okrajem průřezu.

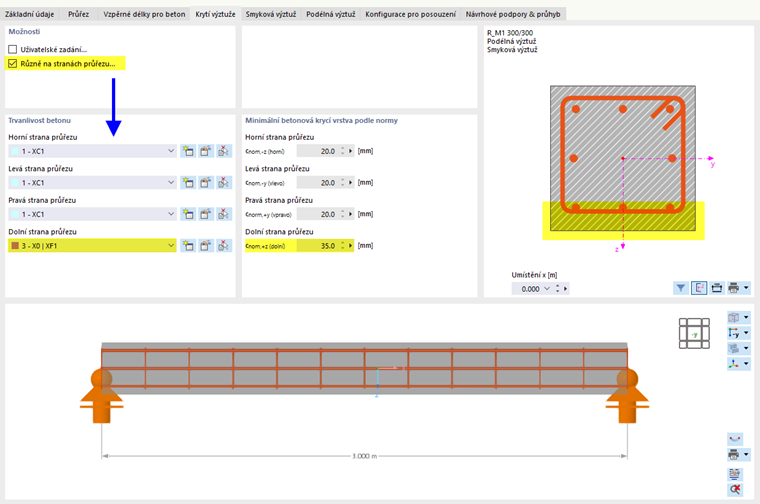

Rozdílné krytí betonem na stranách průřezu
Pokud pro průřez neexistuje jednotná třída vlivu, lze také zadat betonové obklady pro jednotlivé strany. Za tímto účelem v sekci možností nastavení zaškrtneme políčko Různé na stranách průřezu. V sekci 'Trvanlivost betonu' pak lze pro každou stranu průřezu (horní, dolní, levá, pravá) vybrat příslušnou třídu vlivu a řídit tak krytí betonu.
Grafika
Vpravo se zobrazí průřez prutu, pod ním podélný řez. Funkce obou grafických oblastí jsou popsány v kapitole # extbookmark manuál|grafický|Popsána smyková výztuž #.
