Im Register Betondeckung können Sie die Betondeckung der Bewehrung steuern, die für die Bemessung des Stabes angesetzt wird.
Optionen
Die zwei Kontrollfelder dieses Abschnitts sind per Voreinstellung deaktiviert, sodass die Betondeckung aus der Expositionsklasse bestimmt wird. Wenn Sie eine Option anhaken, können Sie die Betondeckung Benutzerdefiniert oder Unterschiedlich an Querschnittseiten vorgeben.
Betondauerhaftigkeit
In den meisten Fällen wird die Betondeckung über die Betondauerhaftigkeit gesteuert, die Sie dem Stab zuweisen. Aus dieser Vorgabe ermittelt das Programm direkt die Betondeckung. Wenn Sie bereits Typen der Betondauerhaftigkeiten definiert haben, können Sie den geeigneten Typ in der Liste auswählen.
Mit der Schaltfläche
können Sie einen neuen (oder weiteren) Typ erstellen. Die Schaltfläche
bietet die Möglichkeit, den in der Liste selektieren Typ der Betondauerhaftigkeit zu bearbeiten. Mit der Schaltfläche
können Sie den Typ von einem anderen Stab grafisch übernehmen.
Mindestbetondeckung nach Norm
Hier wird die Mindestbetondeckung cnom angegeben, die gemäß Norm für die selektierte Expositionsklasse einzuhalten ist. Dieser Wert ist nicht veränderbar.
Benutzerdefinierte Betondeckung

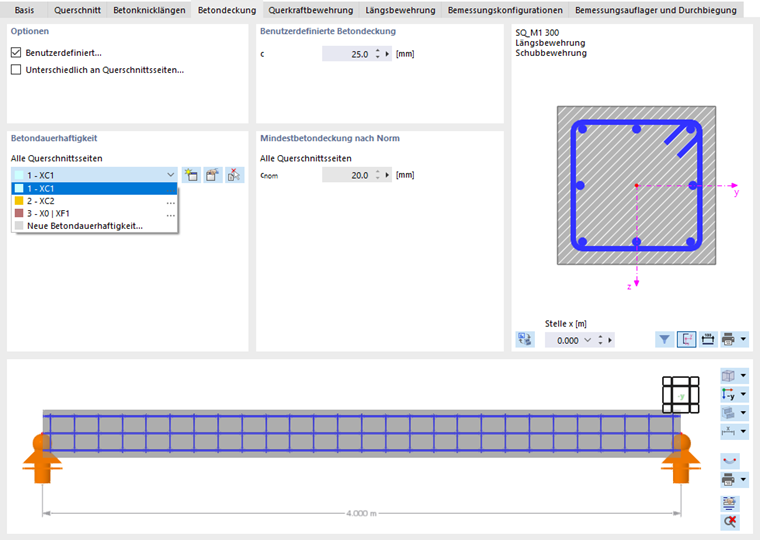

Dieser Abschnitt wird nur angezeigt, wenn Sie im Abschnitt Optionen das Kontrollfeld Benutzerdefiniert angehakt haben. Sie können hier die Betondeckung manuell vorgeben (siehe Bild Betondeckung festlegen). Der Wert c stellt den Abstand der Bügelaußenseite vom Querschnittsrand dar.

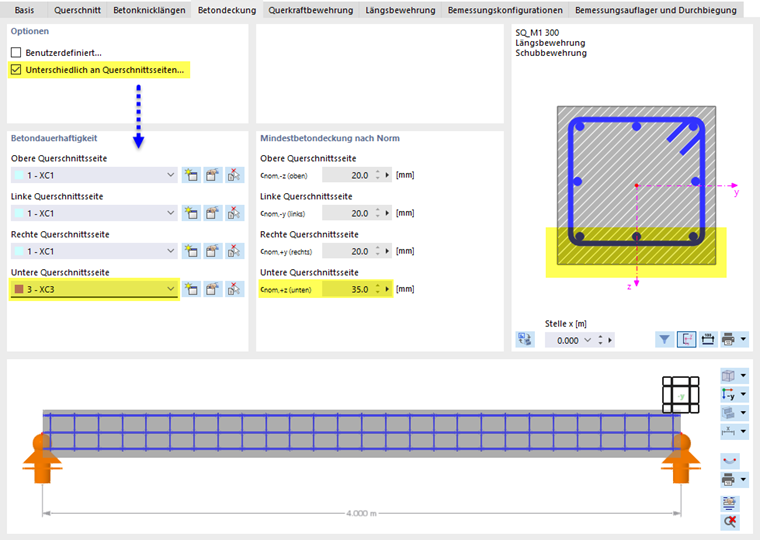

Unterschiedliche Betondeckung an Querschnittsseiten
Falls keine einheitliche Expositionsklasse für den Querschnitt vorliegt, können Sie die Betondeckungen für die einzelnen Seiten auch individuell festlegen. Haken Sie hierzu im Abschnitt Optionen das Kontrollfeld Unterschiedlich an Querschnittsseiten an. Sie können dann im Abschnitt 'Betondauerhaftigkeit' für jede Seite des Querschnitts (oben, unten, links, rechts) die geeignete Expositionsklasse auswählen und so die Betondeckung steuern.
Grafik
Rechts sehen Sie den Querschnitt des Stabes, unten den Längsschnitt. Die Funktionen der beiden Grafikbereiche sind im Kapitel Querkraftbewehrung beschrieben.
