No separador Cobertura de betão, pode controlar o recobrimento de betão da armadura que é utilizado para o dimensionamento da barra.
Opções
As duas caixas de seleção nesta secção estão desativadas por defeito, para que o recobrimento de betão seja determinado a partir da classe de exposição. Se selecionar uma opção, pode especificar o recobrimento de betão definido pelo utilizador ou diferente-cobertura Diferente nos lados da secção .
Durabilidade do betão
Na maioria dos casos, o recobrimento de betão é controlado pela durabilidade do betão que atribui à barra. O programa determina o recobrimento de betão diretamente a partir desta especificação. Se você já definiu tipos de durabilidade do betão , pode selecionar o tipo apropriado na lista.
Com o botão
pode criar um novo (ou mais) tipo. O botão
permite editar o tipo de durabilidade do betão selecionado na lista. Pode utilizar o botão
para adotar graficamente o tipo de outra barra.
Recobrimento de betão mínimo segundo a norma
O recobrimento de betão mínimo cnom é especificado aqui, de acordo com # extbookmark manual|image026561|A norma # tem de ser cumprida para a classe de exposição selecionada. Este valor não pode ser alterado.
Recobrimento de betão definido pelo utilizador

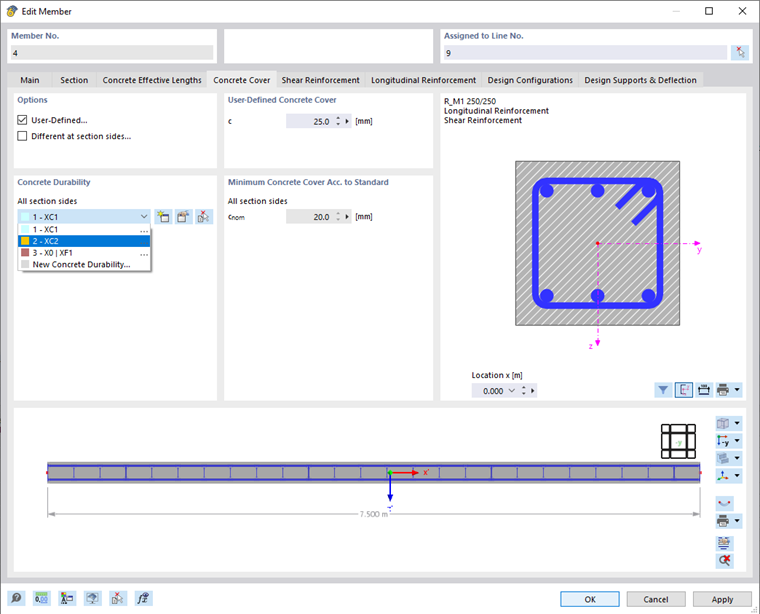

Esta secção só é apresentada se tiver selecionado a caixa de seleção Personalizado na secção opções opções . Você pode especificar o recobrimento de betão manualmente aqui (ver imagem image031088 Definir recobrimento de betão ). O valor c representa a distância entre o lado exterior do estribo e a borda da secção.

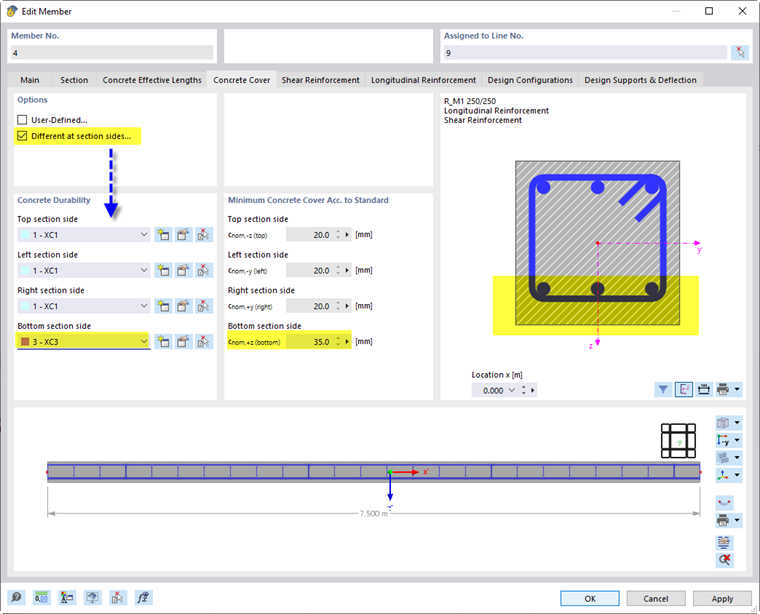

Recobrimento de betão diferente nas laterais da secção
Se não existe uma classe de exposição uniforme para a secção, também é possível especificar os recobrimentos de betão para as lados individuais. Para fazer isso, marque a caixa de seleção Diferente nos lados da secção na secção opções opções . Depois, é possível selecionar a classe de exposição adequada para cada lado da secção (superior, inferior, esquerda, direita) na secção 'Durabilidade do betão' e assim controlar o recobrimento de betão.
Gráfico
À direita pode ver a secção da barra, por baixo da secção longitudinal. As funções das duas áreas gráficas são descritas no capítulo # extbookmark manual|gráfico|Armadura de corte # descrita.
