otulina betonowa

W zakładce Otulina betonowa można określić stopień otuliny zbrojenia używanego do wymiarowania pręta.

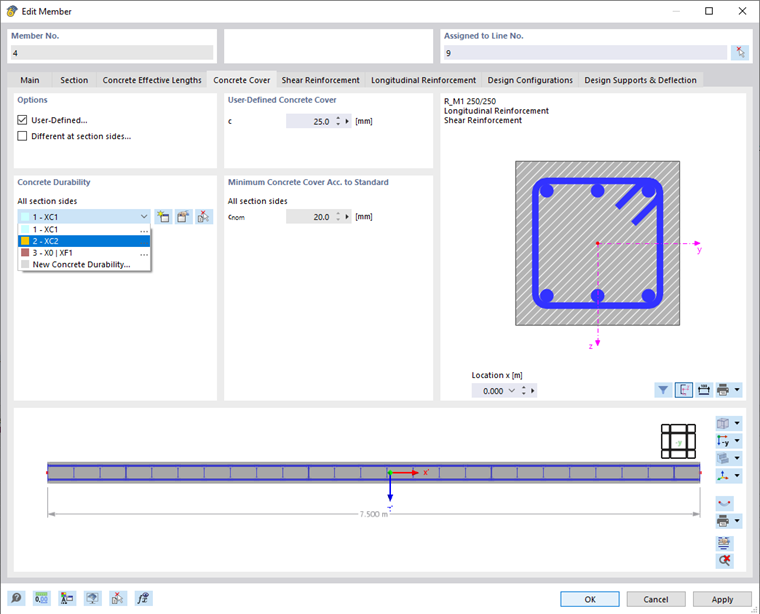

01 Definiowanie otuliny betonowej

Opcje

Dwa pola wyboru w tej sekcji są domyślnie nieaktywne, dzięki czemu otulina betonowa jest określana na podstawie klasy ekspozycji. W przypadku zaznaczenia tej opcji można określić otulinę betonową zdefiniowaną przez użytkownika lub inną otulinę Różne na bokach przekroju .

Trwałość betonu

W większości przypadków otulina betonowa jest uzależniona od trwałości betonu przypisanej do pręta. Program określa otulenie betonowe bezpośrednio na podstawie tej specyfikacji. Jeżeli zostały już zdefiniowane typy wytrzymałości betonu , można wybrać odpowiedni typ z listy.

Za pomocą przycisku można utworzyć nowy (lub dalszy) typ. Przycisk umożliwia edycję wybranego na liście typu wytrzymałości betonu. Za pomocą przycisku można graficznie przejąć typ z innego pręta.

Minimalna otulina betonowa wg normy

W tym miejscu określa się minimalne otulenie betonem c_nom, zgodnie z # extbookmark manual|image026561|Dla wybranej klasy ekspozycji należy przestrzegać normy #. Tej wartości nie można zmienić.

Otulina betonowa zdef. przez użytkownika

Ta sekcja jest wyświetlana tylko wtedy, gdy zaznaczono pole wyboru Niestandardowe w sekcji opcje opcje . W tym miejscu można ręcznie określić otulinę betonową (patrz image image031088 Ustaw otulinę betonową ). Wartość c określa odległość między zewnętrzną krawędzią strzemienia a krawędzią przekroju.

Różna otulina betonowa po bokach przekroju

Jeżeli dla przekroju nie ma jednakowej klasy ekspozycji, można również określić otulinę betonową dla poszczególnych stron. W tym celu należy zaznaczyć checkbox Inny na bokach przekroju w przekroju opcje opcje . Następnie można wybrać odpowiednią klasę ekspozycji dla każdej strony przekroju (góra, dół, lewa, prawa) w przekroju 'Trwałość betonu' i tym samym kontrolować otulenie betonem.

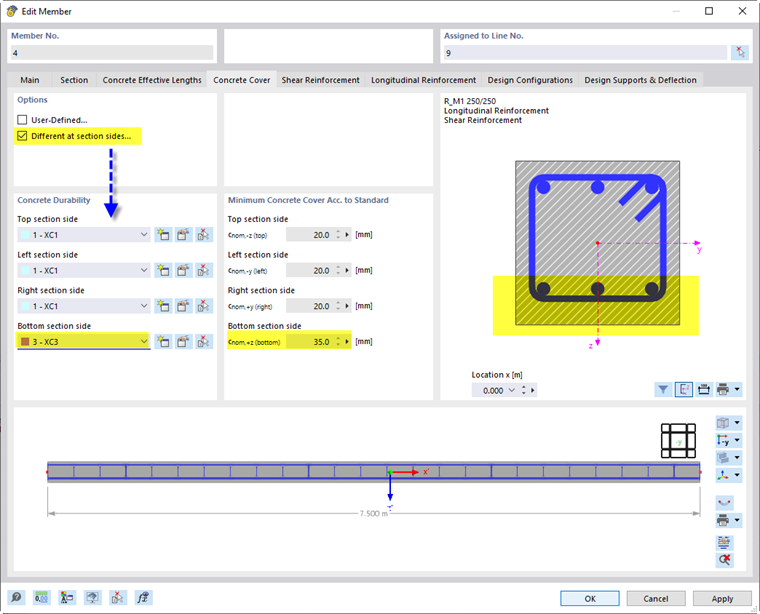

05 Definiowanie otuliny betonowej jako innej na stronach przekroju

Okno graficzne

Po prawej stronie widoczny jest przekrój pręta, poniżej przekroju podłużnego. Funkcje obu obszarów graficznych są opisane w rozdziale #extbookmark manual|grafika|Zbrojenie na ścinanie # opisane.
