Zbrojenie na siły poprzeczne

W zakładce Zbrojenie na ścinanie można zdefiniować zbrojenie strzemionami, które ma być uwzględnione przy projektowaniu pręta na ścinanie.

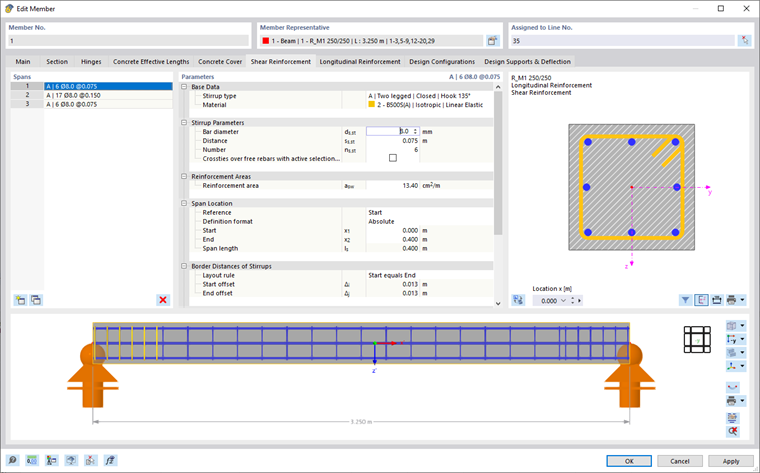

Definiowanie zbrojenia na ścinanie

Pola

Ta sekcja umożliwia definiowanie obszarów dla zbrojenia strzemionami. Domyślnie ustawiony jest tylko jeden wpis, który stanowi rodzaj "zbrojenia podstawowego". Można dostosować to ustawienie domyślne i podzielić jedno, duże 'pole' na sekcje (patrz rysunek Querkraftbewehrung definieren). Użyj przycisku na końcu listy, aby utworzyć nowe pola.

W celu graficznego przedstawienia zbrojenia strzemionami może być konieczne określenie 'przesunięcia' dla odstępów brzegowych strzemion.

Parametry

W tej sekcji można określić właściwości zbrojenia na ścinanie. Parametry odnoszą się zawsze do pola wybranego na liście 'Pola' po lewej stronie.

Dane podstawowe

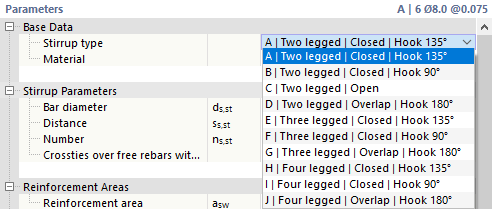

Wybierz 'Typ strzemienia' z listy. Dostępne są różne kształty strzemion.

Wybór typu strzemion

Przypisz zbrojeniu strzemionami Materiał. Jeśli odpowiednia stal zbrojeniowa została już zdefiniowana w modelu, będzie dostępna na liście wyboru. W przeciwnym razie można utworzyć nowy materiał za pomocą przycisku w polu wprowadzania, uzyskując dostęp do biblioteki materiałów w oknie dialogowym Nowy materiał .

Parametry strzemion

Określ 'Średnicę pręta' d_s,st strzemienia, 'Odstęp' s_s,st między strzemionami lub 'Liczbę' n_s,st strzemion w polu. Zazwyczaj podaje się średnicę strzemion d_s,st i odstęp s_s,st. Liczba strzemion jest z tego obliczana automatycznie. Można jednak również określić liczbę strzemion n_s,st. Program obliczy wtedy odpowiedni odstęp dla danego pola. Pole powierzchni istniejącego zbrojenia strzemionami można odczytać w kategorii poniżej.

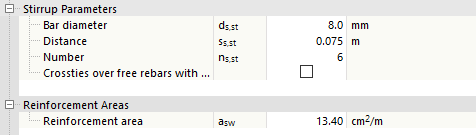

Definiowanie parametrów strzemion

Jeśli program ma zaprojektować średnicę lub liczbę podczas wymiarowania, wybierz opcję Auto.

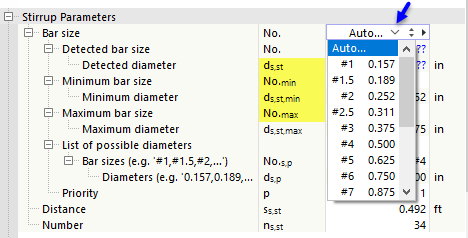

Automatyczne określanie średnicy pręta

Jeśli ma zostać określona Średnica pręta, można podać najmniejszą i największą możliwą średnicę do projektu. Poprzez zdefiniowaną przez użytkownika listę możliwych średnic można ograniczyć zbrojenie strzemionami do określonych średnic prętów.

Jeśli program ma określić Odstęp, należy zdefiniować minimalny i maksymalny dopuszczalny odstęp strzemion oraz przyrost Δ_x dla procesu projektowania.

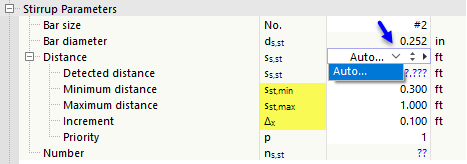

Automatyczne określanie odległości w modelach zbrojenia

Powierzchnie zbrojenia

Tutaj wyświetlany jest przekrój zbrojenia wynikający z parametrów sekcji 'Zbrojenie strzemionami'. Alternatywnie można bezpośrednio podać pole powierzchni zbrojenia a_sw w [cm²/m] lub [in²/ft]. Na tej podstawie program oblicza wymagany odstęp s_s,st i wynikającą z niego liczbę n_s,st strzemion. Średnica d_s,st pozostaje niezmieniona.

Położenie pola

W tej kategorii określa się, gdzie 'pole' ze zbrojeniem strzemionami jest rozmieszczone w pręcie. Położenie to można zdefiniować za pomocą 'odniesienia' do początku, końca lub punktu x. Wybierz odpowiednią opcję z listy, aby określić punkt odniesienia dla położenia pola.

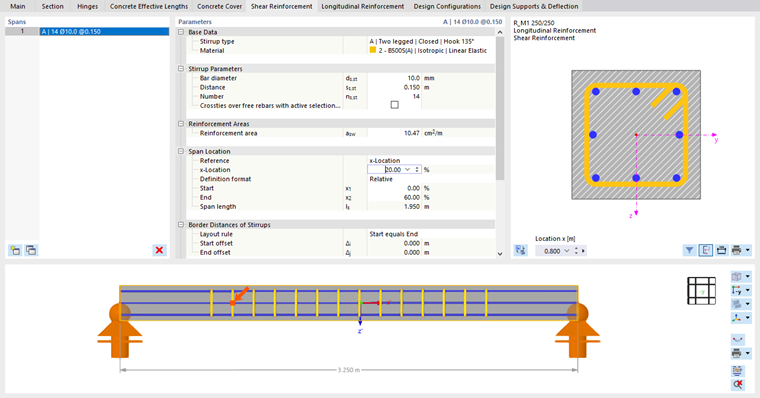

Zdefiniuj położenie pola za pomocą pozycji x (format definicji 'Względne')

Ponadto za pomocą 'Formatu definicji' można sterować, czy odległości mają być określane bezwzględnie w jednostkach długości, czy względnie w procentach.

Podaj 'Początek' x₁ i 'Koniec' x₂ pola. 'Rozpiętość' l_s pola reprezentuje zatem długość sekcji strzemion w pręcie.

Odstępy brzegowe strzemion

'Reguła rozmieszczenia' steruje sposobem pozycjonowania strzemion na krawędziach pola. Do wyboru jest kilka wariantów.

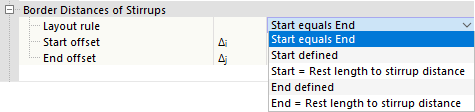

Wybór zasady rozmieszczenia dla odległości od krawędzi strzemion

Przy ustawieniu domyślnym 'Początek jest równy końcowi' program oblicza na podstawie liczby n_s,st i odstępu s_s,st strzemion długość resztkową, która jest rozkładana w równych częściach na początku i na końcu pola. Pola wprowadzania dla Δ_i i Δ_j są zablokowane.

W przypadku innych opcji można ręcznie określić odstępy brzegowe strzemion:

• 'Początek zdefiniowany': Należy podać przesunięcie początkowe Δ_i, które definiuje położenie pierwszego strzemienia w polu. Odstęp Δ_j na końcu pola jest określany automatycznie; wartość ta nie podlega edycji.
• 'Początek = długość resztkowa do odstępu strzemion': Ta opcja nie jest możliwa dla pierwszego pola, lecz tylko dla kolejnych pól. Przy tej regule odstępy Δ_i i Δ_j są określane automatycznie; wartości nie podlegają edycji. Jeśli poprzednie pole zostanie usunięte, opcja zostanie automatycznie zmieniona na 'Początek zdefiniowany', a jako przesunięcie początkowe Δ_i zostanie wpisana wcześniej określona wartość.
• 'Koniec zdefiniowany': Należy podać przesunięcie końcowe Δ_j, które definiuje położenie ostatniego strzemienia w polu. Odstęp Δ_i na początku pola jest określany automatycznie; wartość ta nie podlega edycji.
• 'Koniec = długość resztkowa do odstępu strzemion': Program nie stosuje przesunięcia początkowego. Na podstawie odstępu s_s,st strzemion określana jest możliwa liczba strzemion n_s,st, a długość resztkowa jest wyznaczana na końcu pola.

Informacje

Na koniec dostępne są następujące informacje dotyczące zbrojenia strzemionami w bieżącym polu:

• Długość jednego strzemienia L_st,1
• Długość wszystkich strzemion L_st jako suma
• Ciężar jednego strzemienia W_st,1
• Ciężar wszystkich strzemion W_st jako suma

Grafika

W obu obszarach graficznych zakładki zbrojenie jest przedstawione graficznie: Po prawej stronie widoczny jest przekrój poprzeczny pręta, na dole przekrój podłużny. Wprowadzane dane są tam dynamicznie odwzorowywane, co zapewnia dobrą kontrolę.

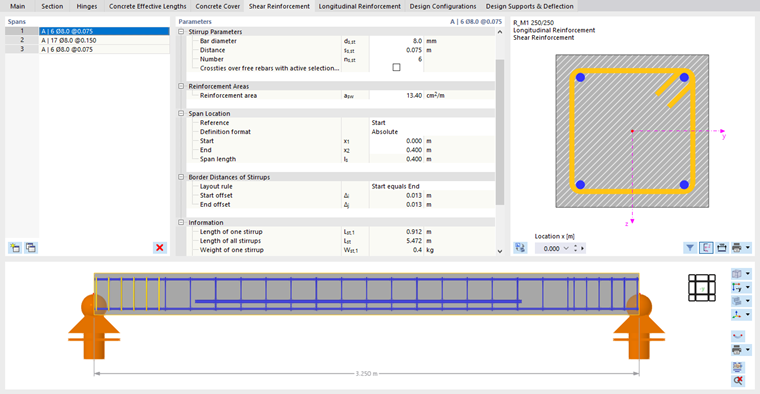

Grafika zbrojenia dla przekroju i pręta

Przekrój poprzeczny

Grafika po prawej stronie pokazuje przekrój poprzeczny pręta ze zdefiniowanym zbrojeniem strzemionami i podłużnym. W rozmieszczeniu zbrojenia uwzględniana jest otulina betonowa. W grafice przekroju poprzecznego pokazane są również lokalne osie z i y pręta.

Grafika przekroju poprzecznego odnosi się do zbrojenia w 'punkcie x' wzdłuż pręta, który jest podany w polu poniżej grafiki. Przy ustawieniu domyślnym x = 0,000 m wyświetlane jest zatem zbrojenie na początku pręta. Aby przedstawić zbrojenie w innym punkcie pręta, należy wprowadzić odpowiednią odległość. Punkt x jest wtedy oznaczony strzałką w przekroju podłużnym.

Poniższe przyciski pod grafiką mają następujące funkcje:

	Przełącza między grafiką przekroju poprzecznego a widokiem modelu
	Wyświetla tylko zbrojenie podłużne wybrane na liście Pozycje
	Włącza lub wyłącza wyświetlanie osi pręta
	Włącza lub wyłącza zwymiarowanie przekroju poprzecznego
	Umożliwia drukowanie grafiki w różnych wariantach

Przekrój podłużny

Grafika w dolnej części okna dialogowego pokazuje przekrój podłużny pręta ze zdefiniowanym zbrojeniem strzemionami i podłużnym oraz symbolami podpór z zdefiniowanych długości efektywnych i podpór obliczeniowych.

Do pracy w tym obszarze graficznym można wykorzystać wszystkie funkcje myszy opisane w rozdziale Sterowanie grafiką podręcznika RFEM. Umożliwia to powiększanie lub przestrzenne przedstawianie zbrojenia pręta.

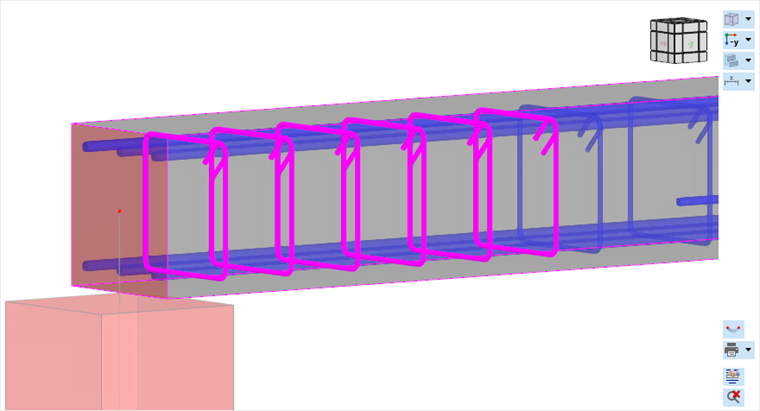

Pokaż zbrojenie w przekroju podłużnym w powiększeniu w widoku trójwymiarowym

Przyciski obok grafiki mają następujące funkcje:

	Umożliwia ustawienie widoku w różnych wariantach
	Umożliwia przedstawienie w różnych kierunkach osi pręta
	Umożliwia wyświetlanie jako model szkieletowy, bryłowy lub przezroczysty
	Umożliwia włączanie i wyłączanie różnych obiektów pomocniczych i modelu
	Przedstawia pręt symbolicznie poziomo lub w rzeczywistym położeniu
	Umożliwia drukowanie grafiki w różnych wariantach
	Otwiera okno Rozmieszczenie zbrojenia
	Przedstawia widok całego pręta
