Armadura de corte

No registro Armadura de cisalhamento você pode definir a armadura de estribo a ser considerada para o dimensionamento ao cisalhamento da barra.

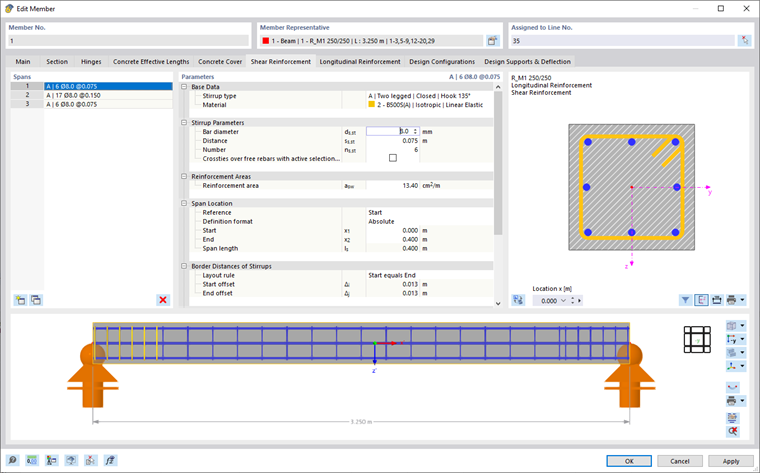

Definição da armadura de corte

Campos

Esta seção oferece a possibilidade de definir áreas para a armadura de estribo. Apenas uma entrada é inicialmente definida, representando uma espécie de "armadura básica". Você pode ajustar esta configuração inicial e dividir o único 'campo' grande em seções (veja a imagem Definir armadura de cisalhamento). Use o botão no final da lista para criar novos campos.

Para a representação gráfica da armadura de estribo, pode ser necessário especificar um 'deslocamento' para a distância da borda dos estribos.

Parâmetros

Nesta seção, você pode definir as propriedades da armadura de cisalhamento. Os parâmetros sempre se referem ao campo que está selecionado à esquerda na lista 'Campos'.

Informações básicas

Escolha o 'Tipo de estribo' na lista. Várias formas de estribos estão disponíveis.

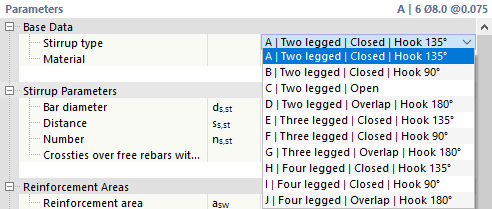

Seleção do tipo de estribos

Atribua um Material à armadura de estribo. Se o aço adequado já tiver sido definido no modelo, ele estará disponível na lista para seleção. Caso contrário, você pode criar um novo material clicando no botão no campo de entrada, acessando a biblioteca de materiais no diálogo Novo Material .

Parâmetros do estribo

Defina o 'Diâmetro da barra' d_s,st dos estribos, a 'Distância' s_s,st entre os estribos ou o 'Número' n_s,st de estribos no campo. Geralmente, o diâmetro dos estribos d_s,st e a distância s_s,st são especificados. O número de estribos é então calculado automaticamente. No entanto, você também pode especificar o número de estribos n_s,st. O programa determinará então a distância apropriada para o campo. A área da armadura de estribos existente pode ser lida na categoria inferior.

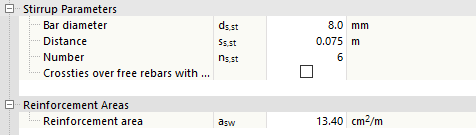

Definição dos parâmetros de estribos

Se o programa deve determinar o diâmetro ou o número para o dimensionamento, selecione a opção Auto.

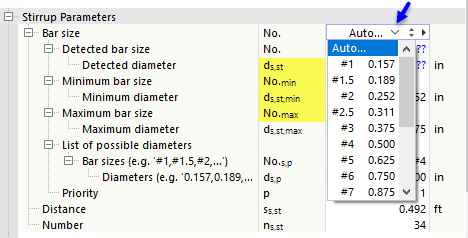

Determinação automática de diâmetro de barra

Se o diâmetro da barra deve ser determinado, você pode definir o menor e o maior diâmetro possível para o projeto. Através de uma lista personalizada de diâmetros possíveis, a armadura de estribo pode ser limitada a certos diâmetros de barras.

Se o programa deve determinar a distância, você define a distância mínima e máxima permitida entre estribos, bem como o incremento Δ_x para o processo de dimensionamento.

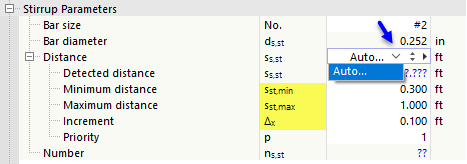

Determinação automática de espaçamento em modelos de armadura

Áreas de armadura

A seção transversal da armadura é exibida aqui, baseado nos parâmetros da seção 'Armadura de estribos'. Alternativamente, você pode inserir diretamente a área de armadura a_sw em [cm²/m] ou [in²/ft]. O programa então determinará a distância necessária s_s,st e o número resultante n_s,st de estribos. O diâmetro d_s,st permanecerá inalterado.

Posição do campo

Nesta categoria, você especifica onde o 'campo' com armadura de estribo será colocado na barra. Você pode definir esta posição com uma 'referência' ao início, fim ou um ponto x específico. Escolha a opção adequada na lista para definir o ponto de referência para a localização do campo.

Definir a posição do campo através da posição x (formato de definição 'Relativo')

Além disso, você pode controlar com o 'Formato de definição' se as distâncias devem ser definidas em termos absolutos de comprimento ou em termos relativos de porcentagem.

Especifique o 'Início' x₁ e o 'Fim' x₂ do campo. O 'Comprimento' l_s do campo representa o comprimento da seção de estribos na barra.

Distâncias das bordas dos estribos

A 'Regra de disposição' controla como os estribos são posicionados nas bordas do campo. Várias variantes estão disponíveis.

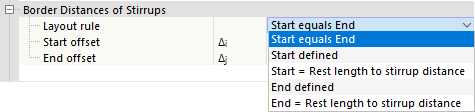

Seleção de regra de disposição para distâncias à borda de estribos

Com a configuração padrão 'Início é igual ao fim', o programa calcula um comprimento restante a partir do número n_s,st e da distância s_s,st dos estribos, que é distribuído igualmente no início e no fim do campo. Os campos de entrada para Δ_i e Δ_j estão bloqueados.

Com as outras opções, você pode configurar manualmente as distâncias das bordas dos estribos:

• 'Início definido': Insira o deslocamento inicial Δ_i, que define a posição do primeiro estribo no campo. A distância Δ_j no final do campo é calculada automaticamente; este valor não é editável.
• 'Início = Comprimento restante para a distância do estribo': Esta opção não é possível para o primeiro campo, mas apenas para campos subsequentes. Com esta regra, as distâncias Δ_i e Δ_j são determinadas automaticamente; os valores não são editáveis. Se você excluir o campo anterior, a opção será automaticamente alterada para 'Início definido', e o valor anteriormente calculado será inserido como o deslocamento inicial Δ_i.
• 'Fim definido': Informe o deslocamento final Δ_j, que define a posição do último estribo no campo. A distância Δ_i no início do campo é calculada automaticamente; este valor não é editável.
• 'Fim = Comprimento restante para a distância do estribo': O programa não define nenhum deslocamento inicial. A partir da distância s_s,st dos estribos, é calculado o número possível de estribos n_s,st e o comprimento restante determinado no final do campo.

Informações

Finalmente, você encontrará as seguintes informações sobre a armadura de estribo do campo atual:

• Comprimento de um estribo L_st,1
• Comprimento de todos os estribos L_st como soma
• Peso de um estribo W_st,1
• Peso de todos os estribos W_st como soma

Gráfico

Nos dois campos gráficos do registro, a armadura é exibida graficamente: à direita você vê a seção transversal da barra, abaixo o corte longitudinal. Suas entradas são refletidas dinamicamente ali, oferecendo uma boa oportunidade de controle.

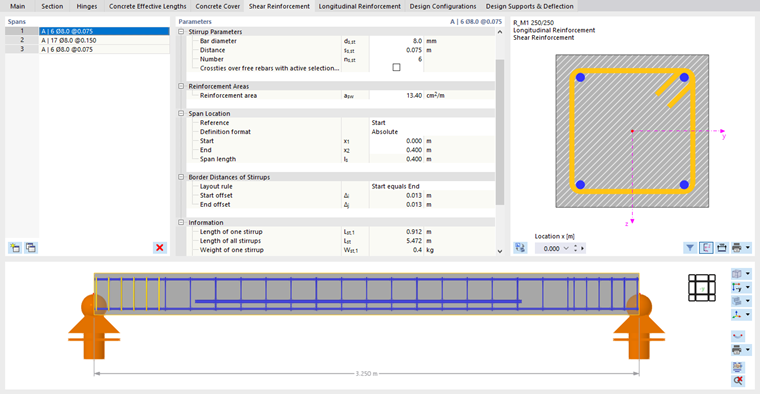

Gráficos da armadura para secção e barra

Seção transversal

O gráfico à direita mostra a seção transversal da barra com a armadura de estribo e longitudinal definida. Ao organizar a armadura, a cobertura de concreto é considerada. No gráfico da seção transversal, também são exibidos os eixos locais z e y da barra.

O gráfico da seção transversal se refere à armadura na 'posição x' ao longo da barra, indicada no campo abaixo do gráfico. Com a configuração padrão x = 0.000 m, a armadura no início da barra é exibida. Para mostrar a armadura em outra posição da barra, insira a distância correspondente. A posição x será então marcada com uma seta no corte longitudinal.

Os botões abaixo do gráfico têm as seguintes funções:

	Alterna entre o gráfico da seção transversal e a visualização do modelo
	Exibe apenas a armadura longitudinal que está selecionada na lista de Posições
	Ativa ou desativa o display dos eixos da barra
	Ativa ou desativa a exibição das dimensões da seção transversal
	Permite imprimir o gráfico em diferentes variantes

Corte longitudinal

O gráfico na parte inferior do diálogo mostra o corte longitudinal da barra com a armadura de estribo e longitudinal definida, bem como os símbolos de suporte a partir dos comprimentos de flambagem e suportes de dimensionamento definidos.

Para trabalhar neste campo gráfico, você pode usar todas as funções do mouse descritas no capítulo Controle gráfico do manual RFEM. Isso permite que a armadura da barra seja exibida em zoom ou espaço.

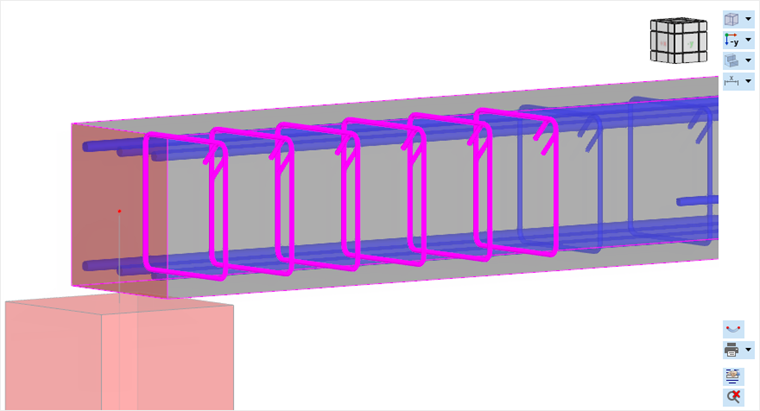

Mostrar a armadura na secção longitudinal ampliada na vista tridimensional

Os botões ao lado do gráfico têm as seguintes funções:

	Permite ajustar a visualização em diferentes variantes
	Permite a visualização em diferentes direções dos eixos da barra
	Permite a visualização como modelo de fio, modelo sólido ou modelo transparente
	Permite ativar e desativar diferentes objetos auxiliares e de modelo
	Exibe a barra simbolicamente horizontal ou em posição real
	Permite imprimir o gráfico em diferentes variantes
	Chama a janela Arranjo da armadura
	Exibe a visualização total da barra
