Specifiche di progetto

Armatura a taglio

Nella scheda Armatura a taglio , è possibile definire l'armatura a taglio che dovrebbe essere applicata nella verifica a taglio dell'asta.

Importante

Le modifiche in questa scheda hanno effetto solo se un'asta o aste identiche vengono modificate. Se si modificano più aste con proprietà diverse (lunghezza dell'asta, sezione trasversale), l'input non può essere applicato.

campate

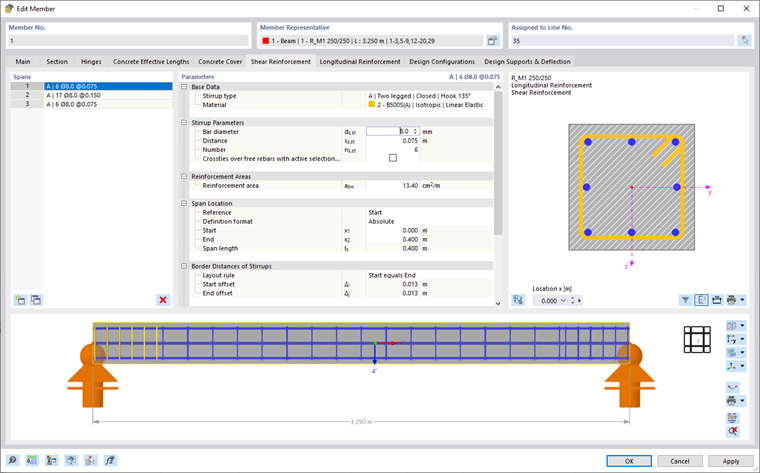

In questa sezione della finestra di dialogo, è possibile definire le aree di armatura delle staffe. È preimpostata solo una voce, che rappresenta una sorta di "armatura di base". È possibile modificare questa impostazione predefinita e dividere la "campata" grande in sezioni (vedi l'immagine Definizione dell'armatura a taglio). Usa Nuovo alla fine dell'elenco per creare nuovi elementi.

Informazione

È possibile definire le campate come sovrapposte o adiacenti. Nel caso di campate sovrapposte, viene aggiunta l'area di armatura prevista [cm2/m] e la somma viene applicata nel progetto.

Per la visualizzazione grafica dell'armatura con staffe, potrebbe essere necessario specificare un "offset" per le edge Distanze dai bordi delle staffe.

Parametri

In questa sezione, è possibile definire le proprietà dell'armatura a taglio. I parametri si riferiscono sempre alla campata selezionata nell'elenco 'Campate' a sinistra.

Dati base

Seleziona il "tipo di staffa" dall'elenco. Sono disponibili varie forme di staffe.

Informazione

Non tutti i tipi di staffe sono applicati nella verifica a torsione. Ciò dipende dalla forma della staffa - chiusa o aperta - e dalle specifiche della norma, che consente solo alcuni tipi di blocchi a U per la verifica a torsione.

Assegna materiale all'armatura a taglio. Se è già stato definito l'acciaio di armatura corretto nel modello, sarà disponibile per la selezione nell'elenco. In caso contrario, è possibile utilizzare il Oggetto di modifica pulsante nella casella di testo per creare un nuovo materiale accedendo alla libreria dei materiali nel file New Material finestra di dialogo.

Parametri delle staffe

Definisce il 'diametro della barra'ds,st delle staffe, la 'distanza' ss,st tra le staffe o il 'numero' ns,st delle staffe nella campata. Di solito, si inserisce solo il diametro della staffa ds,st e la spaziatura ss,st. La quantità di staffe si ottiene automaticamente. Tuttavia, è anche possibile specificare il numero di staffe ns,st. Il programma determina la distanza corretta per la campata. L'area di armatura dell'armatura a staffe fornita è mostrata nella categoria seguente.

Se si desidera che il programma verifichi il diametro o il numero per il progetto, selezionare l'opzione Auto.

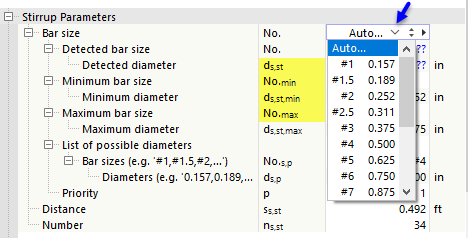

Quando si determina il diametro dell'armatura , è possibile specificare i diametri più piccoli e più grandi possibili per il progetto. È possibile limitare l'armatura a taglio a determinati diametri delle barre utilizzando un elenco di diametri possibili definito dall'utente.

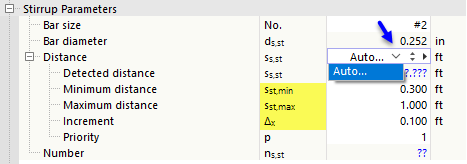

Se si desidera che il programma determini la spaziatura , definire le distanze minime e massime ammissibili delle staffe e l'incremento Δx per il processo di verifica.

Aree di armatura

Qui, è possibile vedere l'area di armatura risultante dalle voci "Parametri delle staffe". In alternativa, è possibile inserire l'area di armatura asw direttamente in [cm2/m] o [in2/ft]. Sulla base di questa voce, il programma determina la distanza richiesta ss,st e il numero risultante ns,st di staffe. Il diametro ds,st rimane lo stesso.

Posizione campata

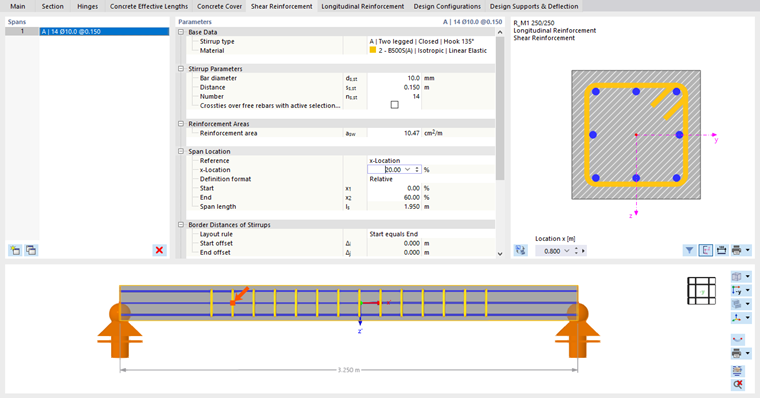

In questa categoria, si specifica dove deve essere disposta la "campata" dell'asta con l'armatura a staffe. È possibile definire questa posizione con un "Riferimento" all'inizio, alla fine o a una posizione x. Selezionare l'opzione corrispondente nell'elenco per definire il punto di riferimento per la posizione della campata.

È anche possibile utilizzare il "Formato di definizione" per controllare se le distanze devono essere specificate in lunghezza assoluta o in formato percentuale relativa.

Inserire "Inizio" x1 e "Fine" x2 della campata. La "lunghezza campata" ls rappresenta la lunghezza della sezione di staffa nell'asta.

Distanze dei bordi delle staffe

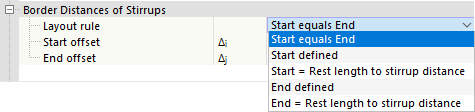

La "regola di layout" controlla come le staffe sono posizionate ai bordi della campata. Sono disponibili diverse opzioni.

Con l'impostazione predefinita "Inizio uguale a fine", il programma determina la lunghezza rimanente dal numero ns,st e la distanza della staffa ss,st che viene applicata allo stesso modo all'inizio e alla fine della campata. Le caselle di testo per Δi e Δj sono bloccate.

Le altre opzioni consentono di definire manualmente le distanze dei bordi delle staffe:

  • "Inizio definito": Inserire l'offset iniziale Δi che definisce la posizione della prima staffa nella campata. La distanza Δj alla fine della campata è determinata automaticamente; questo valore non è modificabile.
  • "Inizio = Lunghezza residua rispetto alla distanza della staffa": Questa opzione non è possibile per la prima campata, solo per le campate successive. Utilizzando questa regola, le distanze Δi e Δj sono determinate automaticamente; i valori non possono essere modificati. Se si cancella la campata precedente, l'opzione viene automaticamente modificata in "Inizio definito" e il valore determinato in precedenza viene inserito come offset iniziale Δi.
  • "Fine definita": Inserire l'offset finaleΔj che definisce la posizione dell'ultima staffa nella campata. La distanza Δi alla fine della campata è determinata automaticamente; questo valore non è modificabile.
  • "Fine = Lunghezza resto della distanza della staffa": Il programma non applica alcun offset iniziale. Il numero possibile di staffe ns,st è determinato in base alla distanza delle staffe ss,st e viene fornita la lunghezza rimanente alla fine della campata.
Informazione

Nel caso di una trave continua composta da più aste, è necessario creare un set di aste e verificarlo invece delle singole aste.

Informazione

Infine, ecco le informazioni sull'armatura a staffe della campata attuale:

  • Lunghezza di una staffa Lst,1
  • Lunghezza di tutte le staffe Lst come somma
  • Peso di una staffa Wst,1
  • Peso di tutte le staffe Wst come somma

grafico

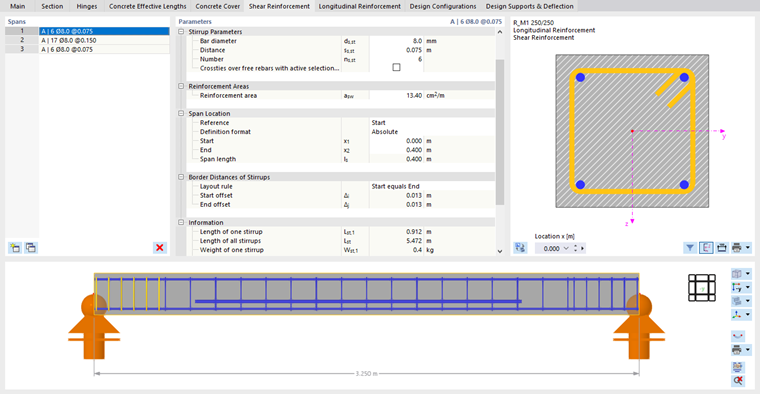

In entrambe le aree grafiche della scheda, è possibile vedere l'armatura visualizzata graficamente. Sulla destra è possibile vedere la sezione trasversale della barra, sotto la sezione longitudinale. Le tue immissioni sono implementate dinamicamente, fornendoti così un'opzione di controllo perfetta.

sezione

Il grafico a destra mostra la sezione trasversale dell'asta con la staffa e l'armatura longitudinale definite. Il copriferro è mostrato nel layout dell'armatura. Il grafico della sezione trasversale mostra anche gli assi locali z e y dell'asta.

Il grafico della sezione trasversale si riferisce all'armatura in "Posizione x" lungo l'asta specificata nella casella di testo sotto il grafico. Con l'impostazione predefinita x = 0,000 m, l'armatura viene visualizzata all'inizio dell'asta. Per visualizzare l'armatura in una posizione diversa dell'asta, inserire la distanza corrispondente. La posizione x è quindi indicata da una freccia nella sezione longitudinale.

I pulsanti sottostanti al grafico hanno le seguenti funzioni:

Vista del modello Passa dal grafico della sezione alla vista del modello
Filtro Visualizza solo l'armatura longitudinale non inclusa nell'elenco Positions è selezionato
Mostra sistema di assi Visualizza o nascondi gli assi delle aste
Mostra quote Visualizza o nascondi le dimensioni della sezione trasversale
Stampa immediata Varie opzioni per la stampa del grafico

Sezione longitudinale

Il grafico nella parte inferiore della finestra di dialogo mostra la sezione longitudinale dell'asta, compresa la staffa definita e l'armatura longitudinale, nonché i simboli dei vincoli esterni dalle lunghezze libere d'inflessione definite e dai vincoli esterni di progetto.

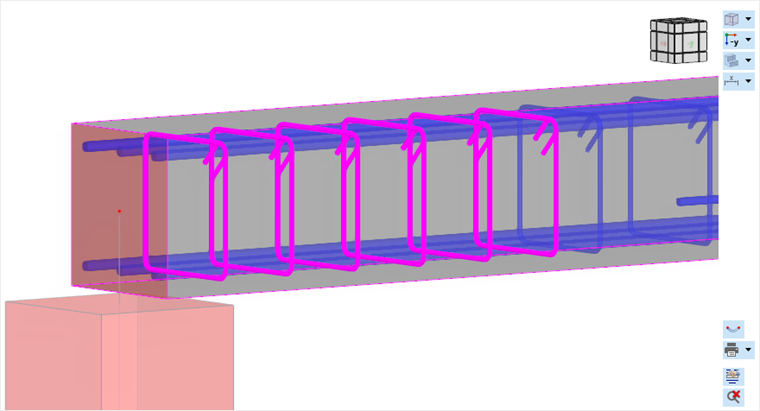

Per lavorare in quest'area grafica, è possibile utilizzare tutte le funzioni del mouse descritte nel manuale di RFEM, il capitolo intitolato Grafico Controllo. Ciò consente di ingrandire l'armatura dell'asta o di visualizzarla spazialmente.

I pulsanti accanto al grafico hanno le seguenti funzioni:

Vista assonometrica - Elenco Imposta vari tipi di vista
Vista nella direzione dell'asse dell'asta Vista in diverse direzioni dell'asse dell'asta
Elenco dei modelli trasparente Visualizza come modello wireframe, modello solido o modello trasparente
Elenco delle dimensioni Mostra e nascondi vari oggetti ausiliari e del modello
Forma reale Mostra simbolicamente l'asta in una posizione orizzontale o nella posizione reale
Stampa immediata Varie opzioni per la stampa del grafico
disposizione armatura Ottiene la finestra Reinforcement Layout in alto
Mostra modello intero finestra per visualizzare la vista completa dell'asta.
