Smyková výztuž

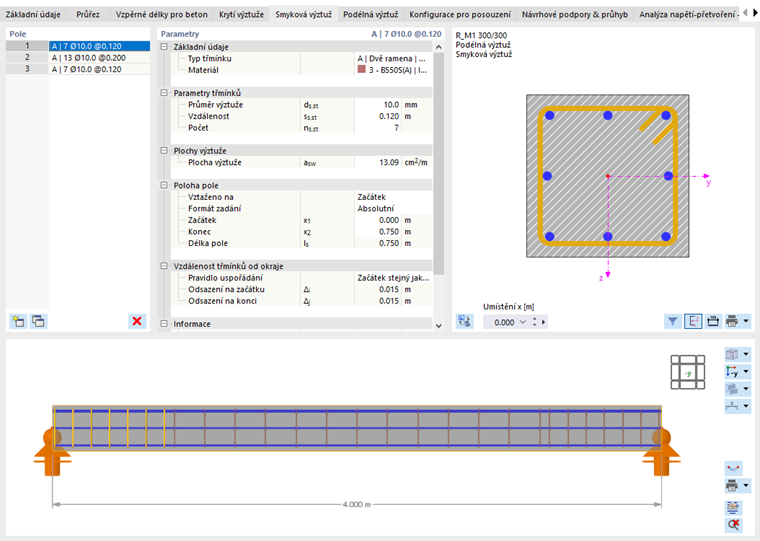

V záložce Smyková výztuž můžete definovat třmínkovou výztuž, která se má použít pro návrh prutu na smyk.

Důležité

Změny v této záložce se projeví pouze tehdy, pokud upravujete jeden prut nebo identické pruty. Pokud upravujete více prutů s různými vlastnostmi (délka prutu, průřez), nelze zadání použít.

Pole

Tato část umožňuje definovat oblasti pro třmínkovou výztuž. Je zde přednastavena pouze jedna položka, která představuje jakousi "základní výztuž". Toto přednastavení můžete upravit a rozdělit jedno velké 'pole' na úseky (viz obrázek Definovat smykovou výztuž). Pomocí tlačítka Nový na konci seznamu vytvoříte nová pole.

Informace

Pole lze definovat překrývající se nebo navazující. U překrývajících se polí se stávající průřez výztuže [cm2/m] sčítá a součet se použije při posouzení.

Pro grafické znázornění třmínkové výztuže může být nutné zadat 'odsazení' pro okrajové vzdálenosti třmínků.

Parametry

V této části můžete stanovit vlastnosti smykové výztuže. Parametry se vždy vztahují k poli, které je vybráno vlevo v seznamu 'Pole'.

Základní údaje

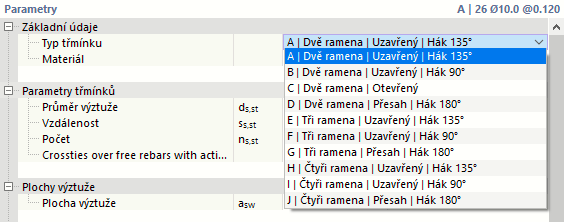

V seznamu vyberte 'Typ třmínku'. K dispozici jsou různé tvary třmínků.

Informace

Ne všechny tvary třmínků se použijí pro návrh na kroucení. To závisí na tvaru třmínku – uzavřený nebo otevřený – a na požadavcích normy, která pro návrh na kroucení povoluje pouze určité typy třmínkových spojů.

Přiřaďte třmínkové výztuži materiál. Pokud jste již v modelu definovali vhodnou betonářskou ocel, je k dispozici v seznamu. V opačném případě můžete pomocí tlačítka Úpravy objektu ve vstupním poli vytvořit nový materiál, a to přístupem do databáze materiálů v dialogu Nový materiál .

Parametry třmínků

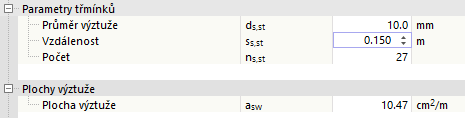

Určete 'průměr prutu' ds,st třmínků, 'vzdálenost' ss,st mezi třmínky nebo 'počet' ns,st třmínků v poli. Obvykle se zadává průměr třmínků ds,st a vzdálenost ss,st. Počet třmínků se z toho automaticky vypočítá. Můžete však také zadat počet třmínků ns,st. Program pak určí vhodnou vzdálenost pro pole. Plochu výztuže stávající třmínkové výztuže si můžete přečíst v kategorii níže.

Pokud má program při návrhu navrhnout průměr nebo počet, vyberte možnost Auto.

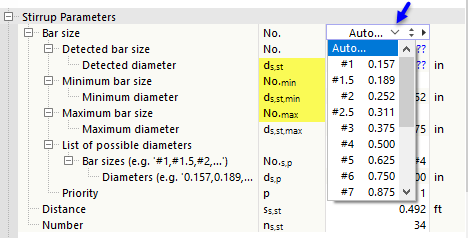

Pokud se má určit průměr prutu, můžete zadat nejmenší a největší možný průměr pro návrh. Pomocí uživatelského seznamu možných průměrů lze třmínkovou výztuž omezit na určité průměry prutů.

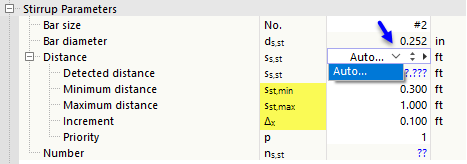

Pokud má program určit vzdálenost, stanovte minimální a maximální přípustnou vzdálenost třmínků a přírůstek Δx pro proces návrhu.

Plochy výztuže

Zde se zobrazuje průřez výztuže, který vyplývá z parametrů v oddíle 'Třmínková výztuž'. Alternativně můžete plochu výztuže asw zadat přímo v [cm2/m] nebo [in2/ft]. Z toho program určí požadovanou vzdálenost ss,st az toho vyplývající počet ns,st třmínků. Průměr ds,st zůstane nezměněn.

Poloha pole

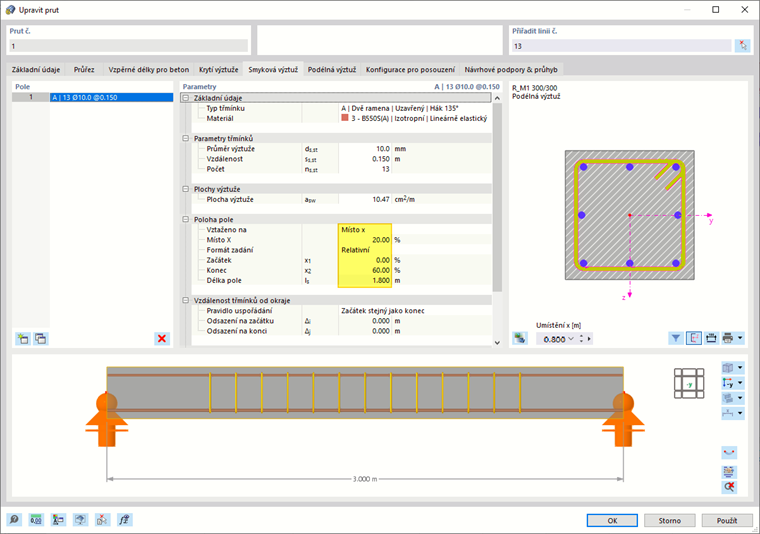

V této kategorii určíte, kde je 'pole' s třmínkovou výztuží v prutu umístěno. Tuto polohu můžete definovat pomocí 'reference' na začátek, konec nebo místo x. Vyberte příslušnou možnost v seznamu pro stanovení referenčního bodu pro polohu pole.

Dále můžete pomocí 'Formátu definice' určit, zda se vzdálenosti zadávají absolutně v délkových jednotkách nebo relativně v procentech.

Zadejte 'Začátek' x1 a 'Konec' x2 pole. 'Rozpětí' ls pole tak představuje délku úseku třmínků v prutu.

Okrajové vzdálenosti třmínků

'Pravidlo uspořádání' řídí, jak jsou třmínky umístěny na okrajích pole. K dispozici je několik variant.

Při přednastavení 'Začátek se rovná konci' program z počtu ns,st a vzdálenosti ss,st třmínků určí zbytkovou délku, která se použije stejným dílem na začátku a na konci pole. Vstupní pole pro Δi a Δj jsou uzamčena.

Dalšími možnostmi můžete okrajové vzdálenosti třmínků stanovit ručně:

  • 'Začátek definován': Zadejte počáteční odsazení Δi, které definuje polohu prvního třmínku v poli. Vzdálenost Δj na konci pole se určí automaticky; tuto hodnotu nelze upravovat.
  • 'Začátek = zbytková délka ke vzdálenosti třmínků': Tato možnost není možná pro první pole, ale pouze pro následující pole. Při tomto pravidle se vzdálenosti Δi a Δj určí automaticky; hodnoty nelze upravovat. Pokud smažete předchozí pole, možnost se automaticky změní na 'Začátek definován' a jako počáteční odsazení Δi se zadá dříve určená hodnota.
  • 'Konec definován': Zadejte koncové odsazení Δj, které definuje polohu posledního třmínku v poli. Vzdálenost Δi na začátku pole se určí automaticky; tuto hodnotu nelze upravovat.
  • 'Konec = zbytková délka ke vzdálenosti třmínků': Program nepoužije žádné počáteční odsazení. Ze vzdálenosti třmínků ss,st se určí možný počet třmínků ns,st a stanoví se zbytková délka na konci pole.
Informace

U spojitého nosníku, který se skládá z více prutů, byste měli vytvořit sadu prutů a navrhnout ji namísto jednotlivých prutů.

Informace

Na závěr zde naleznete následující informace o třmínkové výztuži aktuálního pole:

  • Délka jednoho třmínku Lst,1
  • Délka všech třmínků Lst jako součet
  • Hmotnost jednoho třmínku Wst,1
  • Hmotnost všech třmínků Wst jako součet

Grafika

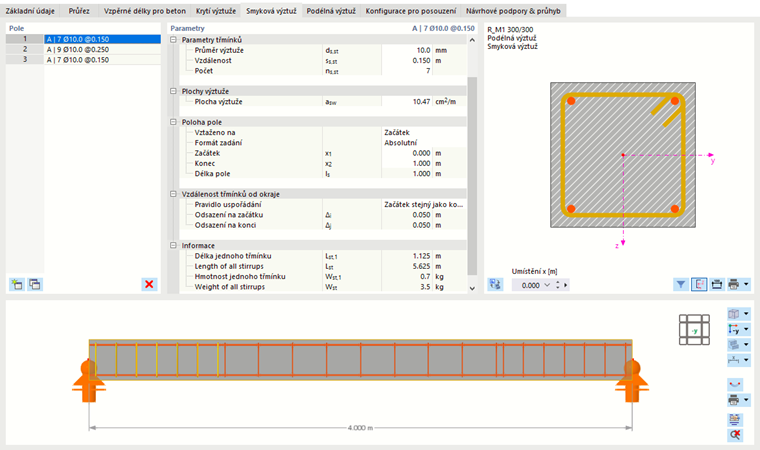

V obou grafických oblastech záložky je výztuž graficky znázorněna: Vpravo vidíte průřez prutu, dole podélný řez. Vaše zadání se zde dynamicky zobrazují a nabízejí tak dobrou možnost kontroly.

Průřez

Grafika vpravo zobrazuje průřez prutu s definovanou třmínkovou a podélnou výztuží. Při uspořádání výztuže je zohledněno krytí výztuže. V grafice průřezu jsou znázorněny i lokální osy z a y prutu.

Grafika průřezu se vztahuje k výztuži v 'místě x' podél prutu, které je uvedeno v poli pod grafikou. Při přednastavení x = 0,000 m se zobrazí výztuž na začátku prutu. Pro zobrazení výztuže v jiném místě prutu zadejte příslušnou vzdálenost. Místo x je pak v podélném řezu označeno šipkou.

Tlačítka pod grafikou mají následující funkce:

Pohled na model Přepíná mezi grafikou průřezu a zobrazením modelu
Filtr Zobrazí pouze podélnou výztuž, která je vybrána v seznamu Polohy
Zobrazit osový systém Zobrazí nebo skryje osy prutu
Zobrazit kóty Zobrazí nebo skryje kótování průřezu
Ihned k vytištění Umožňuje vytisknout grafiku v různých variantách

Podélný řez

Grafika v dolní části dialogu zobrazuje podélný řez prutu s definovanou třmínkovou a podélnou výztuží a se symboly podpor z definovaných vzpěrných délek a návrhových podpor.

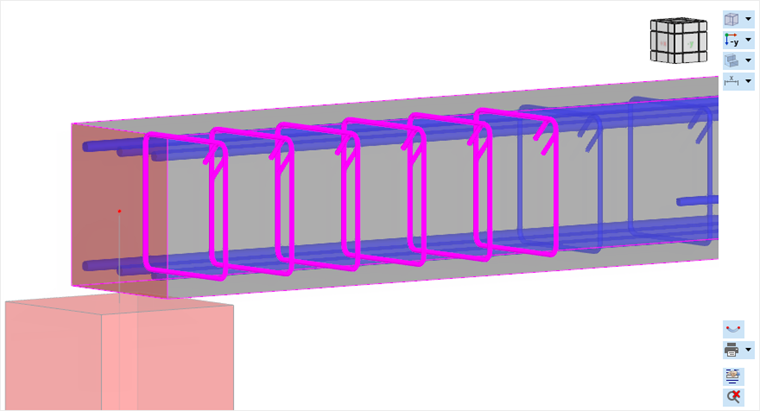

Pro práci v této grafické oblasti můžete použít všechny funkce myši popsané v kapitole Ovládání grafiky manuálu k programu RFEM. Lze tak výztuž prutu přibližovat, oddalovat nebo zobrazit prostorově.

Tlačítka vedle grafiky mají následující funkce:

Axonometrický pohled - Seznam Umožňuje nastavit pohled v různých variantách
Pohled ve směru osy prutu Umožňuje zobrazení v různých směrech os prutu
Přehledný seznam modelů Umožňuje zobrazení jako drátový model, plný model nebo průhledný model
Seznam kót Umožňuje zobrazit nebo skrýt různé pomocné objekty a objekty modelu
Reálná podoba Zobrazí prut symbolicky vodorovně nebo ve skutečné poloze
Ihned k vytištění Umožňuje vytisknout grafiku v různých variantách
Uspořádání výztuže Vyvolá okno Uspořádání výztuže
Zobrazit celý model Zobrazí celkový pohled na prut
