Conjuntos de barras

Con un conjunto de barras puede combinar barras y clasificarlas como una unidad. De esta manera, varias barras se pueden tratar como una sola barra, lo que puede ser necesario para algunos lugares en la estructura (por ejemplo, para una disposición de la carga sobre todas las barras, un análisis de pandeo lateral o el cálculo de una viga continua).

Consejo

Puede crear rápidamente un conjunto de barras seleccionando las barras relevantes por selección múltiple (por ventana o manteniendo presionada la tecla Ctrl). Luego, en el menú contextual de una de estas barras, seleccione la función Crear conjunto de barras.

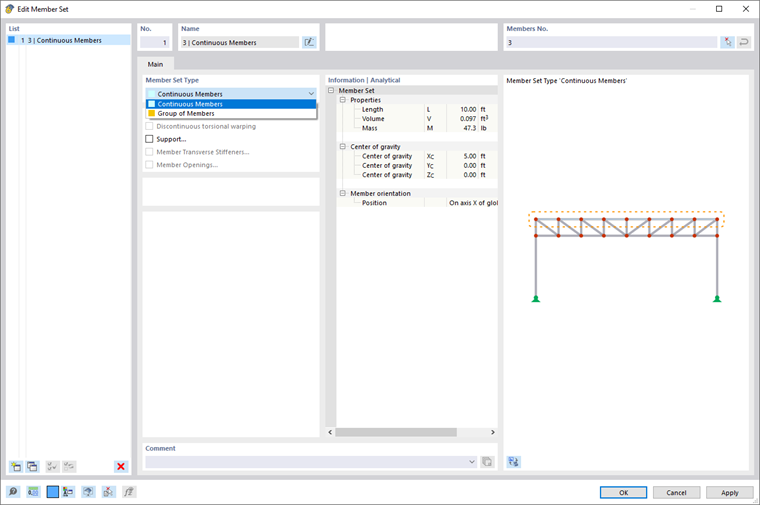

Tipo de conjunto de barras

El tipo de conjunto de barras describe la forma en que se agrupan las barras, habiendo dos tipos disponibles para su selección en la lista.

Barras continuas

Las barras continuas constan de barras continuas conectadas. El nudo final de una barra representa el nudo inicial de la siguiente barra. Puede imaginar que dibuja barras continuas sin levantar el lápiz.

Información

Como alternativa a las barras continuas, puede aplicar el tipo de nudo 'Nudo en línea' para crear una barra con segmentos y usarla para un análisis de estabilidad.

Grupo de barras

Un grupo de barras consta de barras conectadas que pueden bifurcarse. Los cálculos para grupos de barras solo son posibles de forma limitada porque, por ejemplo, no hay longitudes eficaces para tales grupos.

Alabeo por torsión discontinuo

Esta función está disponible si el complemento de análisis Torsión de alabeo (7 GDL) (se requiere licencia) está activado en el 'Modelo. Datos básicos'. Si el alabeo en la barra continua no es continuo (por ejemplo, debido a barras conectadas), puede utilizar esta función para aplicar liberaciones de alabeo a los extremos de la barra de cada barra dentro de la barra continua.

Rigidizadores transversales de barras

Los rigidizadores transversales de una barra afectan la rigidez de alabeo de la barra continua, la cual se analiza en los cálculos teniendo en cuenta la torsión de alabeo. La función está disponible si se activa uno de los siguientes complementos en el 'Modelo. Datos básicos' (para cada uno se requiere una licencia):

  • Alabeo por torsión (7 GDL)
  • Cálculo de acero
  • Cálculo de aluminio

Barras núm.

Introduzca los números de las barras o selecciónelas en la ventana de trabajo con el botón Seleccionar individualmente . Utilice el botón Invertir para invertir el orden de los números de barra de forma que cambie la dirección del conjunto de barras.
