Przed rozpoczęciem obliczeń można przeprowadzić Kontrola poprawności danych wejściowych.

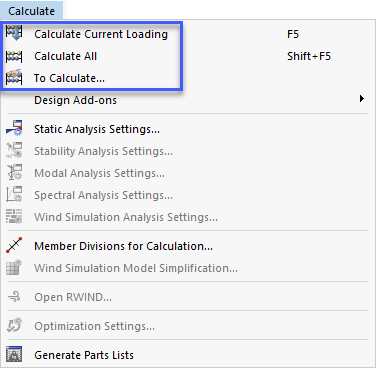

W menu Oblicz dostępne są różne opcje umożliwiające rozpoczęcie analizy statyczno-wytrzymałościowej modelu. Są one opisane w rozdziale Rozpoczynanie obliczeń.
Po aktywowaniu opcji dostępne są kolejne punkty menu.
W menu 'Obliczenia' można również uzyskać dostęp do ustawień analizy statycznej.
Podziały pręta do obliczeń

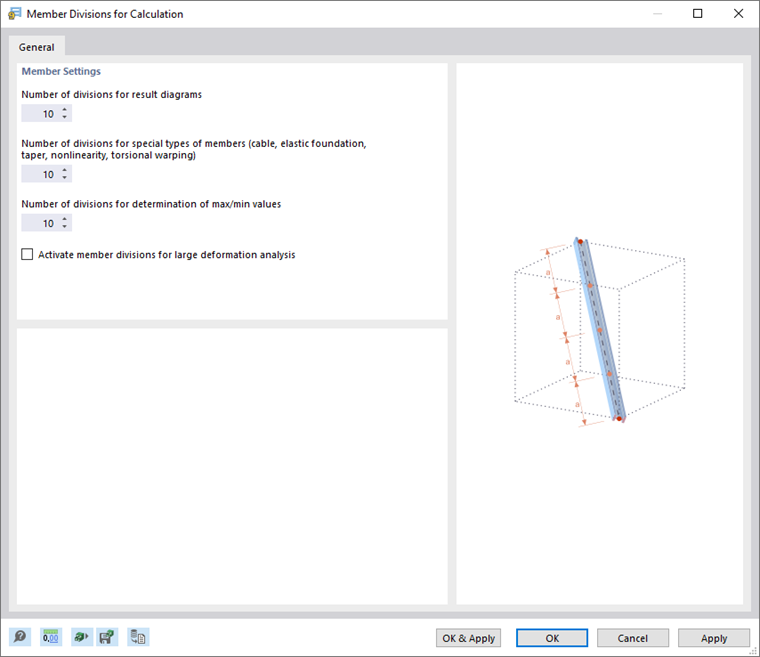

Rozkład oraz stopień zagęszczenia wyników graficznych zależą od ustawień w oknie dialogowym 'Podziały pręta do obliczeń'. To okno dialogowe można otworzyć za pomocą funkcji Podziały pręta do obliczeń w menu 'Obliczenia'.
Liczba podziałów dla wykresów wyników

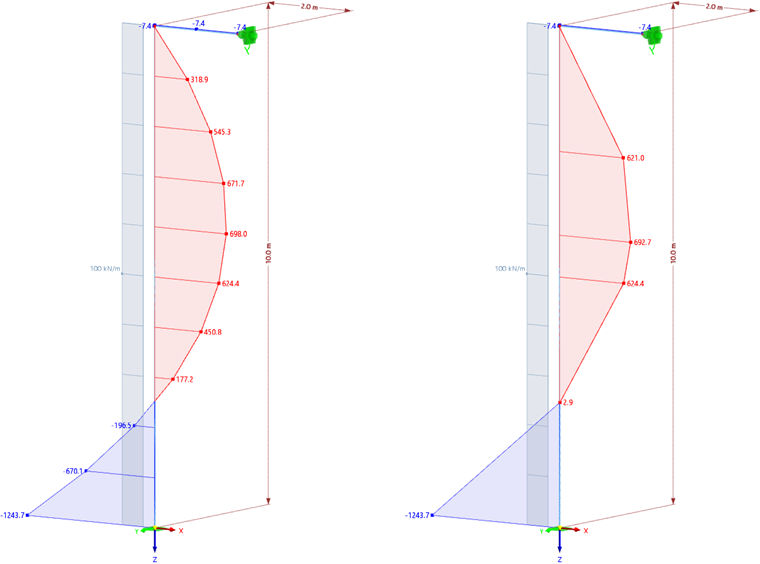

Wartość wprowadzona w tym polu ma wpływ na graficzny rozkład wyników dla prętów: Na przykład, jeśli ustawiony jest podział przez 10, program RSTAB dzieli długość najdłuższego pręta w modelu przez 10. Na podstawie tej zależnej od układu długości podziału program RSTAB określa graficzne rozkłady wyników w punktach podziału dla każdego pręta (patrz ilustracja Momenty zginające).
Liczba podziałów dla specjalnych typów prętów
W przeciwieństwie do opisanej powyżej opcji podziału, rzeczywisty podział pręta definiowany jest za pomocą wewnętrznych węzłów pośrednich. Ustawienie to dotyczy sprężystych prętów posadowienia o niesymetrycznym przekroju (dociski kontaktowe), prętów o zbieżnym przekroju (interpolacja wartości przekroju) oraz prętów o właściwościach plastycznych (obszary uplastycznienia).
Liczba podziałów dla określenia min./maks. wartości
Wartość w tym polu określa wewnętrzny podział, według którego określane są maksymalne i minimalne siły wewnętrzne prętów. Podział ten (ustawienie domyślne: 10) stanowi podstawę dla wartości ekstremalnych wyświetlanych w tabelach wyników i na rysunkach.
Aktywuj podziały pręta dla analizy dużych deformacji, stateczności konstrukcji, analizy dynamicznej
Diese Option ermöglicht es, auch Balkenstäbe für Untersuchungen nach Theorie III. Ordnung oder hinsichtlich der Stabilität und Dynamik durch Zwischenknoten zu teilen und so mit einer höheren Genauigkeit zu erfassen. Hierbei wird die Anzahl der Teilungen für 'besondere Stabtypen' angesetzt (zweites Eingabefeld oben)
