Výsledky pro uzly lze zobrazit graficky pomocí kategorií navigátoru Globální deformace a Podporové reakce. Numerické výsledky v uzlech najdete v tabulce v kategorii Výsledky po uzlech.

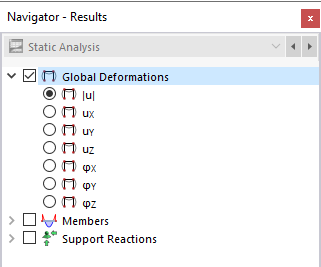

Globální deformace
Na obrázku Výsledky po uzlech v tabulce je tabulka s globálními deformacemi uzlů.
Posuny a natočení znamenají:
| |u| | Absolutní hodnota celkového posunu |
| uX | Posun ve směru globální osy X |
| uY | Posun ve směru globální osy Y |
| uZ | Posun ve směru globální osy Z |
| φX | Pootočení okolo globální osy X |
| φY | Pootočení okolo globální osy Y |
| φZ | Pootočení okolo globální osy Z |
Tip
Tlačítkem
lze deformace zobrazit jako posloupnost pohybů (viz funkce Animace deformací]).
Podporové síly

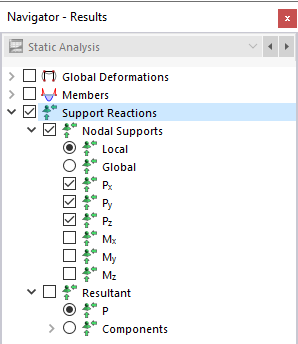

Podporové síly se označují 'P', podporové momenty 'M'. Zpravidla se vztahují ke globálnímu osovému systému. V navigátoru lze určit, které složky se graficky zobrazí. U natočených uzlových podpor je možné zobrazit také lokální podporové síly.
V tabulce jsou uvedeny síly a momenty, které se přenášejí do uzlové podpory. Podle znamének tak nejde o silové a momentové reakce od podpory. Znaménka se řídí směrem globálních os. Pokud globální osa Z směřuje dolů, pak je například zatěžovací stav „vlastní tíha“ kladný a podporové zatížení PX je zatíženo větrem proti globální oseX. Podporové síly uvedené v tabulce tak vlastně odpovídají zatížením na konstrukci.

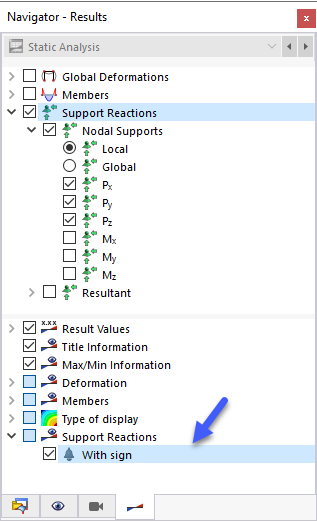

Na rozdíl od tabulky představují vektory 'podporové reakce' v grafice silové a momentové reakce od podpor. Složky jsou zobrazeny podle velikosti a směru vektorů. Znaménka působících sil lze také zobrazit v pracovním okně výběrem příslušné položky v dolní části navigátoru. Tuto volbu použijte pouze pro vizualizaci působících sil, aby nedocházelo k nedorozuměním.
Kladný podporový moment působí pravotočivě okolo příslušné kladné globální osy. Stejně jako v případě podporových sil tu platí, že vektory jsou již opatřeny znaménky, a hodnoty je třeba posuzovat nezávisle na nich. Znaménka udávají směr momentů ve vztahu ke globálním či lokálním osám.
Souhrn zatížení a souhrn podporových sil
U zatěžovacích stavů a kombinací zatížení se na konci tabulky zobrazí kontrolní součty Σ zatížení a podporových sil. Pokud model obsahuje také prutové podpory, je tato bilance rozdílná. Tyto podporové síly se zohledňují také v celkové rovnováze.
