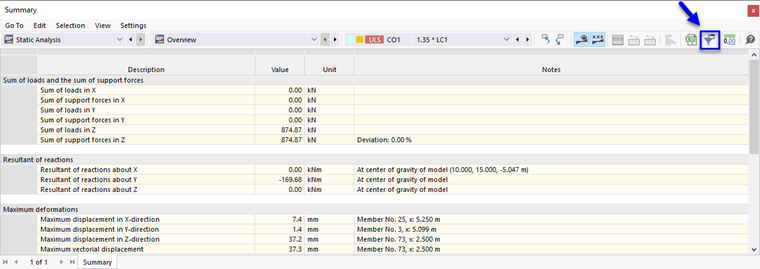

As tabelas de resultados oferecem opções de filtro que podem ser utilizadas para apresentar resultados específicos. Utilize o botão
para abrir a caixa de diálogo 'Gestor de tabelas de resultados'.
No gestor de tabelas de resultados , pode definir as linhas e as colunas de resultados que são exibidas.
Conjunto de tabelas atual
A secção de diálogo no canto superior esquerdo permite guardar as configurações da tabela. Todos os resultados disponíveis estão predefinidos como 'Padrão'.
Para guardar configurações especificas para as tabelas, clique no botão
. Introduza uma descrição na caixa de diálogo 'Novo conjunto de tabelas'.
Após clicar em OK, podem ser especificadas as configurações para o novo conjunto de tabelas. Estas encontram-se disponíveis para avaliação na lista 'Conjunto de tabelas atual'.
Tabelas
Utilize as caixas de seleção na árvore de diretórios para definir as tabelas que são exibidas. Ao selecionar uma entrada através do clique, pode especificar configuração detalhada para o tipo de resultado no separador 'A ser mostrado'.
Para mostrar
No separador 'A ser exibido', define as 'Linhas' e as 'Colunas' que pretende que sejam exibidas nas tabelas. São possíveis especificações separadas para os 'Valores' dos casos e combinações de carga, bem como para a envolvente de resultados 'máx/mín'. O último diz respeito à tabela de saída para combinações de resultados e situações de dimensionamento. Aparecem dois valores de resultados em cada posição - os resultados mínimo e máximo com os valores correspondentes.
Para forças internas e momentos da barra, por exemplo, os valores da barra inicia e final (valores dos nós), dos pontos internos (posições x dos pontos intermédios resultantes da barra definidos pelo utilizador) como bem como os valores extremos das barras. Com as caixas de selecção, decide quais os tipos de forças internas que são exibidas nas colunas.
O exemplo seguinte mostra a configuração do filtro para as forças internas e os momentos de uma barra. Os valores nos nós são destacados a amarelo na tabela, os valores extremos de cada força interna a azul e os valores extremos totais a cinzento.
Se seleciona a caixa de seleção 'De acordo com os critérios', aparece o separador 'Critério - Valores' ou 'Critério - Valores de envolvente mín/máx'. Aqui, pode introduzir especificações para os valores dos resultados apresentados nas tabelas (ver parágrafo {%>
Critério
Os separadores Critério - Valores e Critérios - Valores de envolvente mín/máx estão disponíveis se tiver verificado as caixas de selecção 'De acordo com os critérios' no separador 'Para mostrar'.

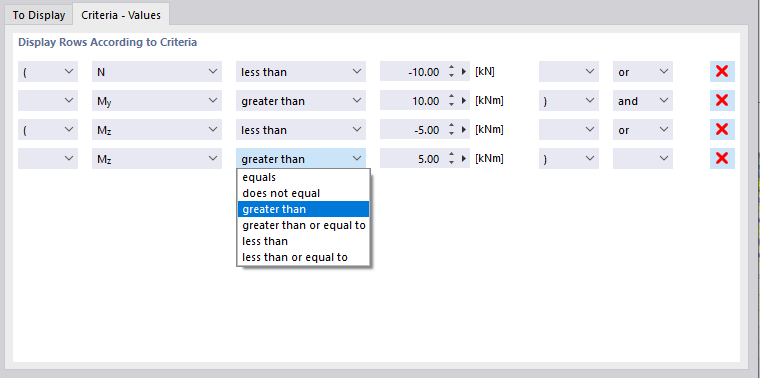

O utilizador pode definir condições para os valores da tabela do tipo de resultado seleccionado. Seleccione a deformação, força interna, tensão ou extensão na segunda coluna. Nas duas colunas seguintes, especifique o critério que pretende aplicar.
Para definir outro critério, seleccione a entrada 'ou' (cada critério conta por si) ou 'e' (cada critério tem de ser cumprido) na última coluna. Em seguida, define a condição seguinte na nova linha.
A imagem acima mostra o critério para os momentos fletores. Assim, a tabela mostrará apenas os resultados dos momentosMy que não estão entre ±10 kNm e cujos momentos M zcorrespondentes estão ao mesmo tempo fora do intervalo de ±5 kNm.
