Molle delle aste

Una molla dell'asta descrive la rigidezza della molla e l'area efficace di un'asta nella direzione longitudinale dell'asta. Ciò consente di rappresentare le specifiche di rigidezza per le relazioni forza-spostamento nel modello.

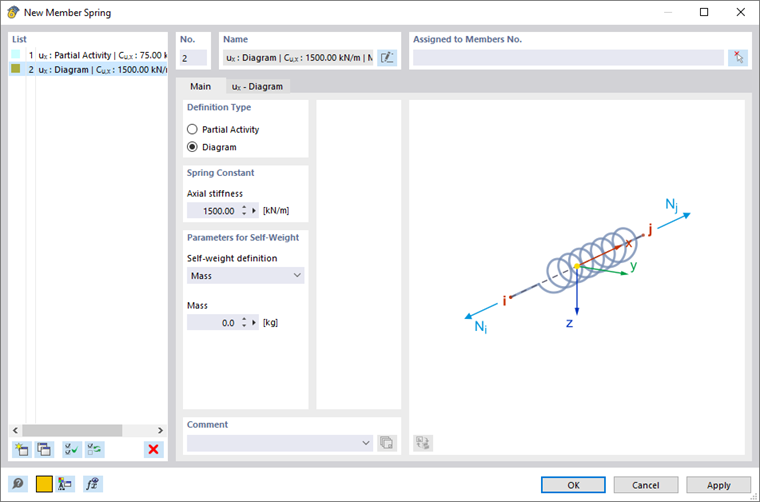

Finestra di dialogo "Nuova molla dell'asta"

Base

Nella scheda Principale, si specifica il tipo di definizione, tra le altre cose. Influisce sul concetto della seconda scheda.

Tipo di definizione

Selezionare l'opzione 'Attività parziale' per definire una molla efficace su un'area definita con rigidezza costante. È possibile definire i parametri nella scheda u_x - Partial Activity.

L'opzione 'Diagramma' consente di descrivere le rigidezze della molla individualmente in un diagramma di spostamento-forza. È possibile inserire le specifiche corrispondenti nella scheda u_x - Diagram.

Costante elastica

La costante della molla descrive la rigidezza dell'asta nella sua direzione longitudinale x secondo la relazione generale:

Pertanto, la rigidezza è specificata direttamente per un'asta a molla e non è determinata dal modulo di elasticità e dalla sezione trasversale dell'asta.

Parametri per il peso proprio

Ci sono tre opzioni nell'elenco per definire il peso proprio della molla:

• Massa: Inserire la massa dell'intera asta a molla.
• Massa/lunghezza: Inserire la massa relativa alla lunghezza.
• Peso specifico: Inserire il peso specifico e l'area della sezione trasversale.

u_x - Attività parziale

Se è stato selezionato il tipo di definizione 'Attività parziale', è possibile descrivere le proprietà della molla in dettaglio in questa scheda. In questo caso, è anche possibile assegnare parametri non lineari. Le tue specifiche sono visualizzate dinamicamente nel diagramma a destra.

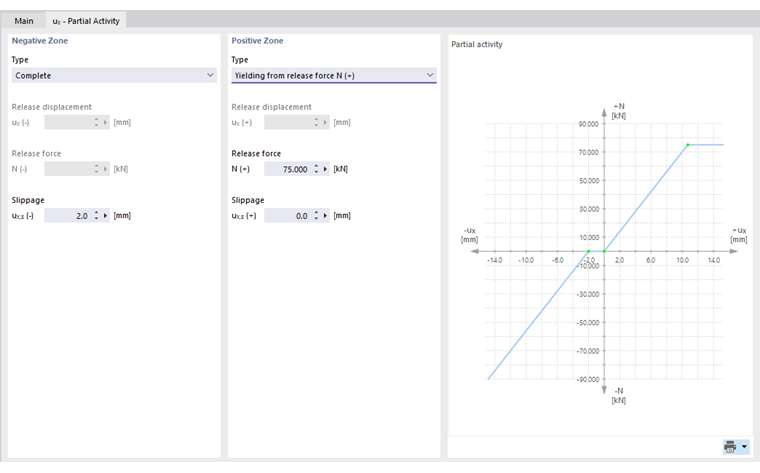

Attività parziale di una molla dell'asta

Definisce l'effetto della molla per la 'zona negativa' e per la 'zona positiva'. Vari criteri per l'efficacia della molla sono disponibili per la selezione nell'elenco 'Tipo'.

• Completa: Lo spostamento u_x è possibile per l'intera estensione.
• Fisso dallo spostamento di svincolo u_x : La molla è efficace solo fino a un certo spostamento. Se viene superato, un collegamento fisso diventa efficace e la molla corrisponde a un'asta rigida ("arresto").
• Rottura da forza di rilascio N: La molla è efficace solo fino a una certa forza. Se il limite viene superato, la molla si rompe.
• Snervamento dalla forza di rilascio N: La molla è efficace solo fino a una certa forza. Se questo limite viene superato, viene aumentato solo lo spostamento u_{x close} ; non la forza N.

Tutti i tipi di molle possono essere combinati con 'Spostamento' u_x,s. Ciò consente di rappresentare una proprietà di una molla che dovrebbe agire solo dopo un certo spostamento.

u_x - diagramma

Per il tipo di definizione 'Diagramma', è possibile descrivere le proprietà della molla in dettaglio in questa scheda. Anche in questo caso, le tue specifiche sono visualizzate dinamicamente nel diagramma a destra.

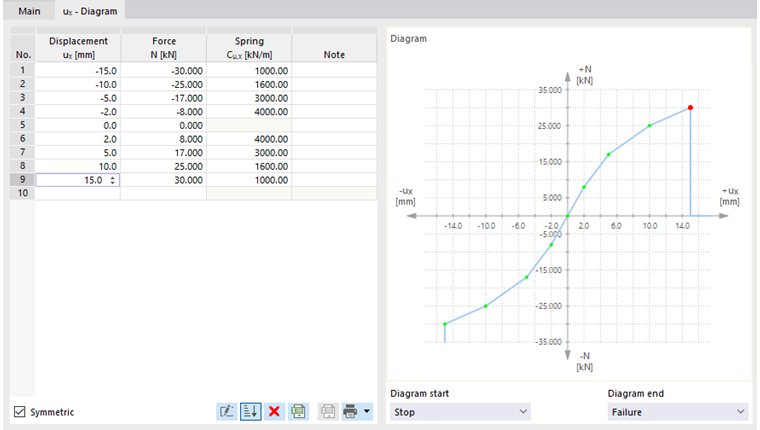

Diagramma di una molla dell'asta

Definire il numero di punti di definizione per il diagramma di lavoro inserendo i valori corrispondenti nella colonna 'Spostamento'. Nella colonna 'Forza', è possibile assegnare le coordinate x degli spostamenti con le forze della molla. Sulla base di questi dati, la costante della molla C_u,x viene determinata e inserita automaticamente.

I seguenti criteri sono disponibili per la selezione per 'Inizio diagramma' e 'Fine diagramma':

• Rottura: La molla è efficace solo fino a una certa forza o spostamento. Se il limite viene superato, la molla si rompe.
• Snervamento: La molla è efficace solo fino a una certa forza. Se questo limite viene superato, viene aumentato solo lo spostamento u_{x close} ; non la forza N.
• Continuo: Oltre l'intervallo di definizione, viene applicata la costante elastica dell'ultimo passaggio.
• Fermata: La molla è efficace solo fino a un certo spostamento. Se viene superato, un collegamento fisso diventa efficace e la molla corrisponde a un'asta rigida.
