杆件利用率

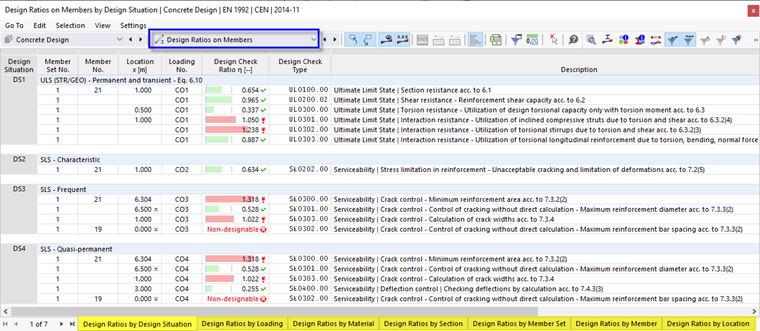

在杆件分类设计利用率结果表中包含了已执行的设计与相应的设计利用率的结果数据。

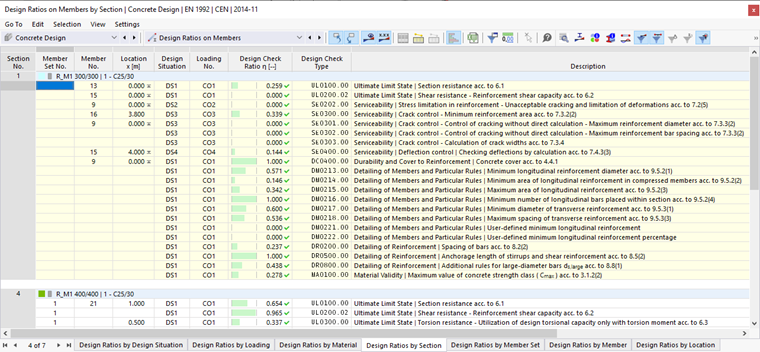

选项卡中的杆件结果按照以下标准进行排序：

• 荷载（设计工况、荷载组合）
• 杆件属性（材料、截面）
• 对象（杆件集、杆件、杆件位置 x）

杆件集编号/杆件编号

对于每个设计规范，都指定了杆件集的数量（如果设计了）和利用率最大的杆件的数量。

x 位置

在每种情况下都会给出杆件中的 x 位置，根据该位置确定最大利用率。 以下位置 x 与表格输出相关：

• 始端和末端节点
• 杆件结果中间点（如果定义）
• 根据
• 内力极值

设计状况(荷载组合类型)

此列列出了设计工况的编号，对于这些工况，其单个比率是可用的。

荷载工况/结果组合

给出了对相应设计起决定作用的荷载或结果组合的编号。

设计利用率

该列包含根据specified。 利用程度由彩色条的长度表示。

设计验算类型

每个证明都由一个带有数字的标识符标识。 例如，设计规范的标识符为'UL '，正常使用极限状态设计的标识符为' SE '，设计规范的设计标识符为' DM '。 验证的类型在 描述 列中进行了说明。

设计验算公式

您可以在 中的设置。 它规定了进行设计时所依据的标准公式。

描述

参考标准中的章节，每个设计都通过简短的说明进行解释。

按极限状态过滤结果

取决于将显示所有或仅所选设计类型的结果（例如，仅显示极限状态）。

您也可以使用表格工具栏中的按钮，直接按照阻力、正常使用极限状态和配筋规范过滤结果。 如果有相应极限状态的证明，则它们是可访问的。

按利用率过滤结果

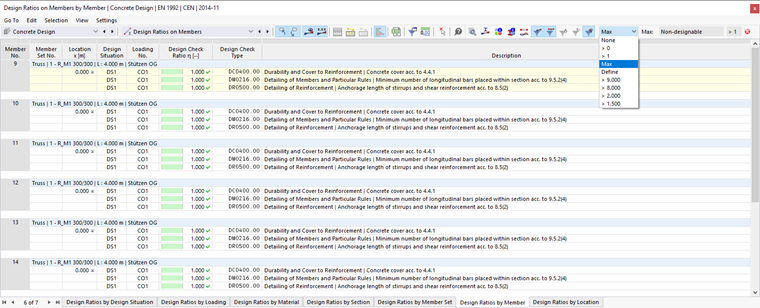

在表格工具栏右侧的列表中，您可以根据使用程度对表格进行过滤。 选择最大选项时，每个对象只输出权威设计。

您也可以通过格式> #定义自己的过滤器选项。 ##在此列表中。 这意味着只有大于用户自定义值的比率才会显示在表格中。
