规范特定的参数在对话框“使用性配置编辑”中进行管理。在该对话框中,一同管理杆件和面的设置。
“设计参数”分为多个类别,您可以在其中进行调整。
挠度验算
如果勾选了“挠度限制”复选框,程序将根据允许的限值检查构件并输出相应的验算标准。其中构件的支撑条件起着决定性作用。
在“允许挠度限值”类别中,设定了“两侧支撑”设计的限值为L/240,“单侧支撑”设计的限值为Lc/240。
如果勾选了“考虑裂缝间混凝土的应变能力(拉力硬化)”复选框,在挠度验算中将考虑裂缝间混凝土的拉应变加强作用。此效应也称为“拉力硬化”:在裂缝的钢筋混凝土构件中,裂缝处的拉力仅由钢筋承受,但在两个裂缝之间,拉应力可通过(可滑动的)粘结传递到混凝土中。因此,混凝土参与承受内部拉力,这导致构件刚度的增大。
在解析的变形计算中,考虑裂缝状态下混凝土截面的损伤使用分布系数ζ。该系数会根据载荷情况自动逐点或分段确定。如果勾选了“考虑分布系数的最小值”复选框,可以设置ζ的最小值,例如在最大弯矩点区考虑“最小损伤”,这可能不会从定义的载荷中直接得出。
激活“计算时间相关挠度”复选框时,时间相关的混凝土效应(蠕变和收缩)将纳入变形计算中。时间相关的混凝土效应可以通过根据文献ACI 318-19表格24.2.4.1.3的时间相关系数或根据墨菲.-班克斯方法的时间相关材料属性(蠕变和收缩)进行考虑。

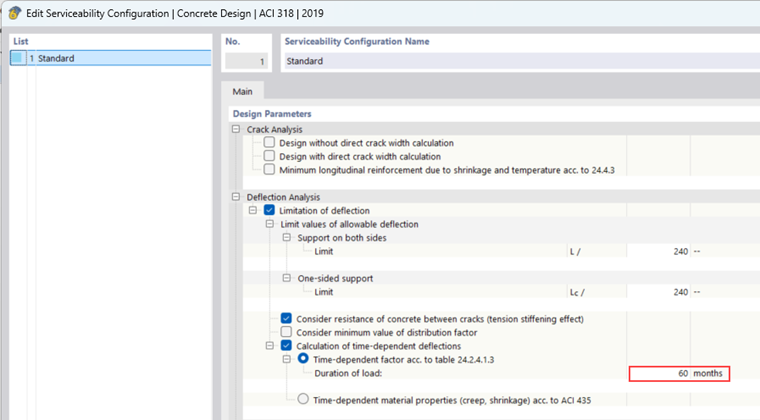

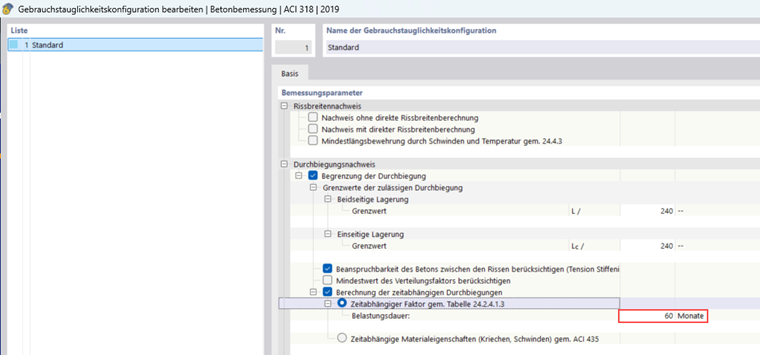

根据表格24.2.4.1.3的时间相关系数
时间相关系数ξ根据载荷持续时间t确定。根据ACI 318-19,表格24.2.4.1.3,对于12到60个月之间的载荷持续时间进行线性插值:
- ξ = 1,4 对于 t = 12 个月
- 𝜉 = 2,0 对于 t = 60 个月
载荷持续时间需在使用性配置中输入。
根据ACI 318-19,考虑蠕变和收缩的长期系数λΔ定义为: \( \lambda_\Delta = 1 + \dfrac{\xi}{1 + 50 \cdot \rho'} \)
考虑位置的终挠度通过瞬时挠度乘以长期系数获取: \( u_z = u_{z,\mathrm{ges}} \cdot \lambda_\Delta \)
