图库制作

混凝土设计附加模块完全集成在RFEM或RSTAB中。因此，您可以利用主程序中已知的所有功能，来记录利用率和配筋的图形结果。在RFEM手册的Grafiken章节中描述了为打印准备图形的一般方法。

工作窗口的图形

在章节Grafik für Betonbemessung中介绍了可用于杆、面和节点的所有结果类型。您可以通过打印功能直接打印当前视图或将其传递到打印报告。

选择图形打印选项

在“图形打印”对话框中，像往常一样为图片进行打印设置。

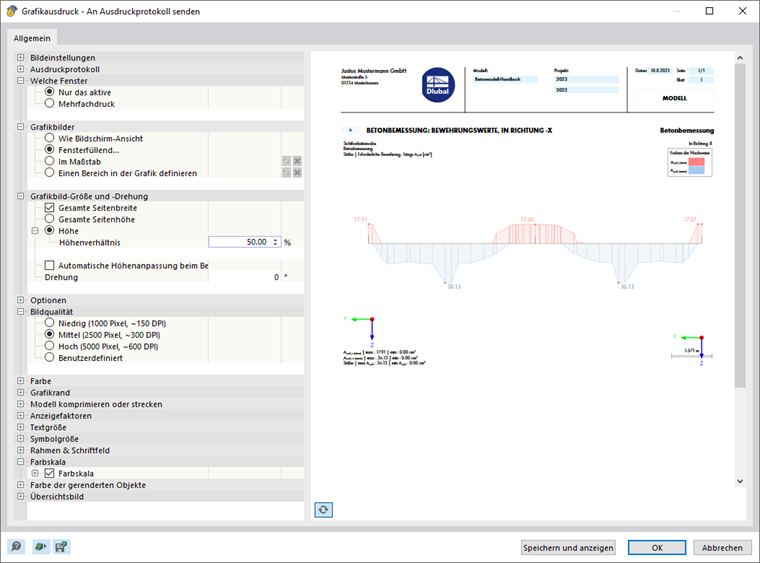

准备打印图形

如果您在“哪些窗口”类别中启用了批量打印选项，则可以在“附加模块”选项卡中设置用于打印多个窗口或批量打印图形的预设（请参见RFEM手册的Mehrfachdruck verwenden章节）。然后，图形在打印报告中会按混凝土设计的结果进行分类。

定义多重打印的结果

验算细节和结果历程

在用于Nachweisdetails、Ergebnisverläufe im Querschnitt和Ergebnisverläufe的对话框中，也提供了可打印图形的功能。

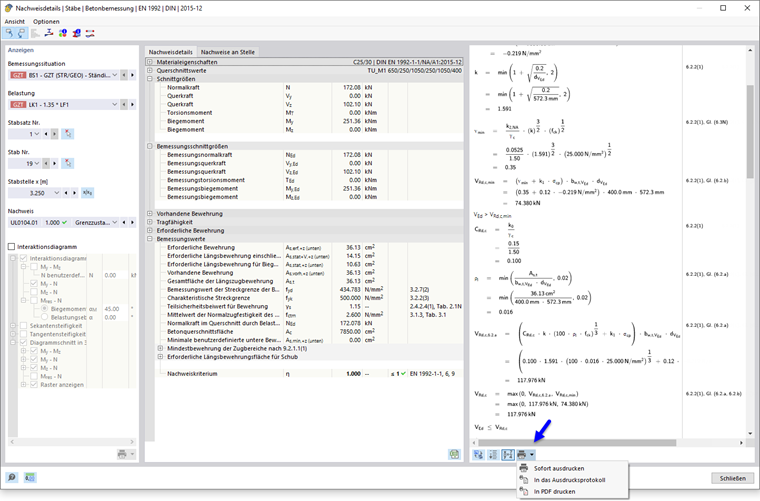

打印验算细节

打印配筋结果图

配筋布置的模板

在窗口 Bewehrungsanordnung 中，您可以将当前设置保存为模板，并在其他模型的图形打印中使用。为此，请在工具栏或图形窗口的列表按钮中使用打印为模板选项 。

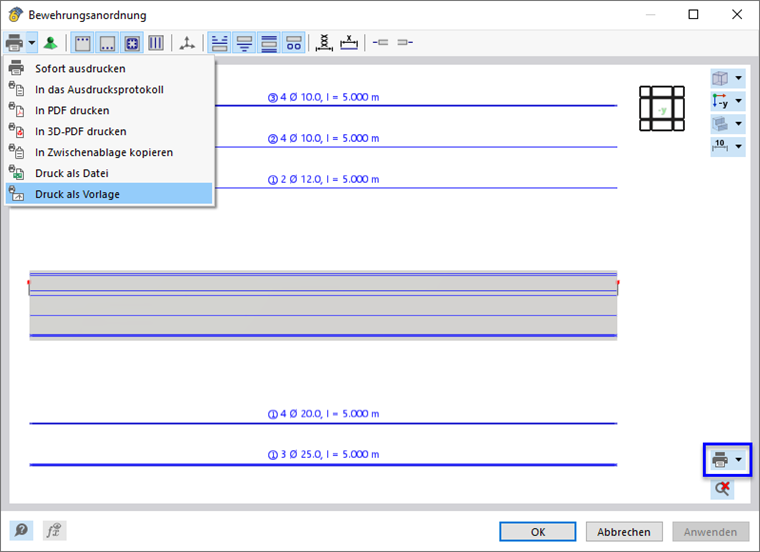

将钢筋布置设置打印为模板

该模板允许在工作窗口中使用Mehrfachdruck功能打印所有或选定杆的配筋，具有相同格式化的配筋布置和视图。首先在“保存模板”对话框中为模板指定一个名称。

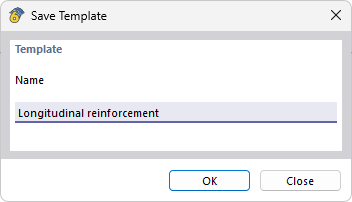

以名称保存模板

在“图形打印”对话框——用于打印图形的一般对话框中，激活“常规”选项卡中的批量打印选项。然后，您可以在“图形模板”选项卡中选择合适的模板并确定杆件。

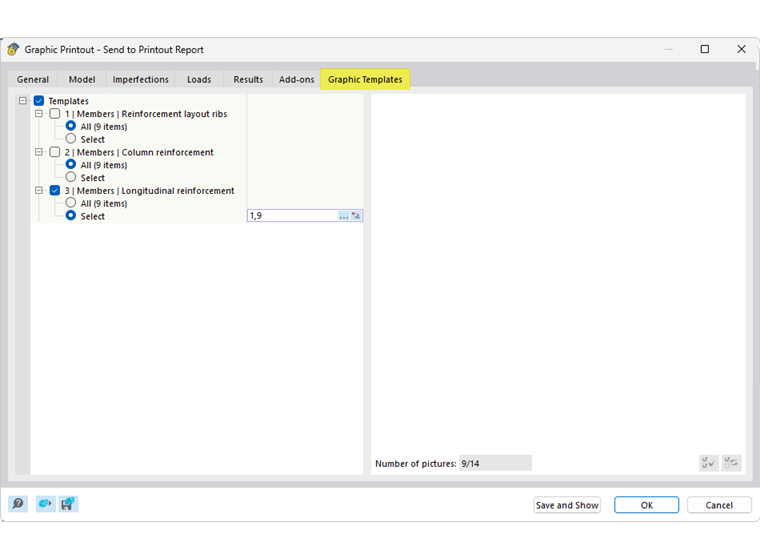

使用钢筋布置模板

管理模板

您可以事后重命名或删除模板。为此，请使用RFEM菜单中的“选项”→“图形模板”。在“图形模板”对话框中列出了所有自定义模板。

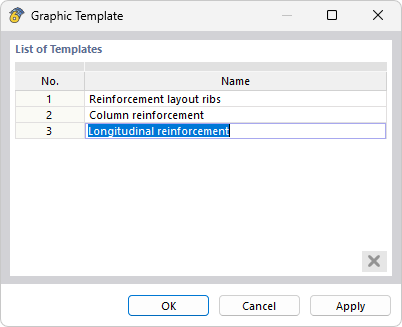

自定义图形模板列表

点击“名称”列中的条目以分配其他名称。如果您想删除模板，请点击第一列中的编号。点击按钮 将从列表中移除该模板。
