挠度

在 挠度 选项卡中，您可以为面的挠度验算设置参数。

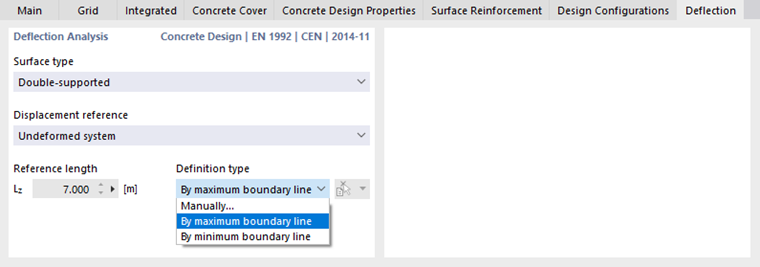

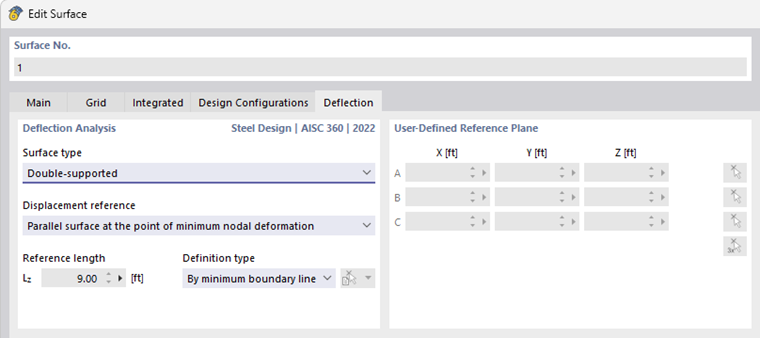

定义挠度分析的参数

挠度验算

通过 '面类型' 设置挠度验算使用的极限值。它们分别为双侧支承（板）和单侧支承（悬臂板）的情况记录在对话框 使用性能配置 中。

'位移基准' 控制验算变形时使用哪个模型作为参考。列表中有三种选择：

• 变形的用户自定义参考面: 如果支座显示出非常不同的位移，您应该为要验算的位移 u_z 提供一个倾斜的参考面。通过'用户自定义参考面'部分的三个点定义未变形系统中的平面。RFEM 将确定这三个定义点的变形，通过这些偏移点构造参考面，然后使用相关的最大变形 u_z 进行验算。

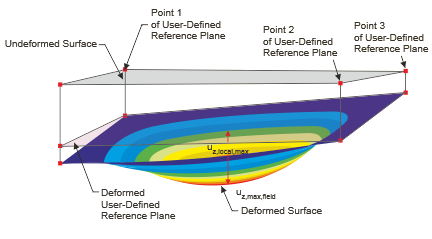

变形的用户定义参考平面，用于参考位移

• 在最小变形节点处的平行面: 如果面的支承较为柔顺，推荐使用此选项。最大变形 u_z 基于与未变形系统平行偏移的参考面，RFEM 通过具有最小位移值 u_z,min 的节点构造该参考面。

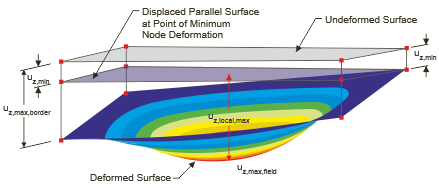

通过最小变形节点的平行面，用于位移参考

• 未变形系统: 本地变形 u_z 直接从结果中导出并用于验算。

挠度的极限值依赖于 '参考长度' L_z。如果您在右侧列表中选择定义类型 '手动'，可以定义此长度。在选项 '根据最大边界线' 和 '根据最小边界线' 中，RFEM 将从面几何中确定最长或最短边界的长度并自动设置参考长度。

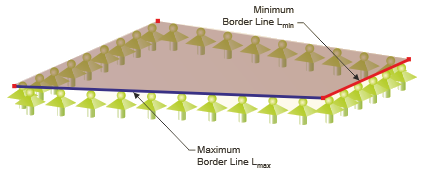

面的最小和最大边界线
