调用全局设置
混凝土设计的基本设置在“全局设置”对话框中管理。该对话框基本上独立于您在模型基础数据中所选择的 规范。但默认值可能会彼此不同。
您可以通过以下方式之一调用全局设置:

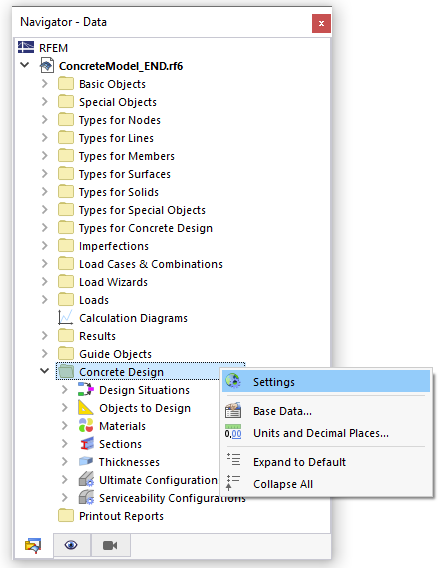

- 导航条目“混凝土设计”的快捷菜单
- 混凝土设计表格工具栏中的按钮
全局设置
待计算的设计配置
通过复选框可以控制总体上应分析哪些 设计配置。按照 EN 1992-1-1 进行设计时,“承载力”和“正常使用极限状态”的设计配置默认处于启用状态。
验算方法
“枚举法”对于杆件和面均为默认设置。列表中还可选择“包络法”和“混合法”作为其他验算方法。
- 枚举法:设计状况内的所有荷载组合逐一依次计算。这通常能得到最精确的结果,但可能导致计算时间增加。
- 包络法:首先计算由设计状况的极值所得的包络内力,然后将该包络用于设计。这通常会缩短计算时间,但与枚举法相比,有时可能导致不经济的设计。
- 混合法:结合上述两种方法。您可以在此将“变体数量”作为阈值进行调整,在达到该阈值时从枚举法切换为包络法。使用默认值 20 时,只要“结果变体”数量小于 20,程序就使用枚举法。如果设计状况内的变体数量大于或等于 20,则采用包络法以节省计算时间。您可以分别为杆件和面进行设置。
优化 - 最大允许利用率(准备中)
设计概念基于一种验算方法。这意味着您指定截面和钢筋,程序根据这些规定进行设计验算。对于 RFEM 和 RSTAB 的未来开发,也计划对截面和钢筋规定进行优化,即针对各项设计验算追求特定的验算准则或利用率。您还可以指定不同于 '1.00' 的值(可小于或大于 1.00),以影响优化目标。
保存结果
您可以设定,对于杆件是保存杆件各 X 方向位置的结果(“按位置”),还是仅保存整个杆件的结果(“按对象”)。后者耗时较少,但会使结果表中的详细评估变得困难。
对于面,您可以指定是保存每个有限元网格节点或栅格点及每项设计验算的结果(“按位置”),还是对于每项设计验算仅保存面中控制位置的结果(“按对象”)。
结果梁计算的平滑设置
结果梁整合来自杆件、面或实体的内力。对于模块中的设计,您可以控制在整合结果时采用哪种平滑设置。列表中可选择以下选项:
- 网格单元内恒定
- 不连续
- 在面/实体内连续(默认)
- 在面集/实体集内连续,否则在面/实体内连续
- 在所有面/实体内连续
各选项在 RFEM 手册章节 结果平滑 中有说明。
显示结果
复选框控制是否为每个设计状况整理设计结果。默认情况下该选项已停用,以便在结果表中进行操作时无需长时间等待。
计算结果
通过此选项可以控制面的设计验算时是使用有限元网格节点的位置还是栅格点的位置(参见 RFEM 手册章节 按面的结果)。
列表中的两个选项涉及表格和 验算细节 中的结果:您可以控制输出的是网格节点的值还是栅格点的值。面的栅格代表与有限元网格无关的、以规则间距在结果点上的输出(参见 RFEM 手册章节 面)。这些选项对图形结果没有影响。

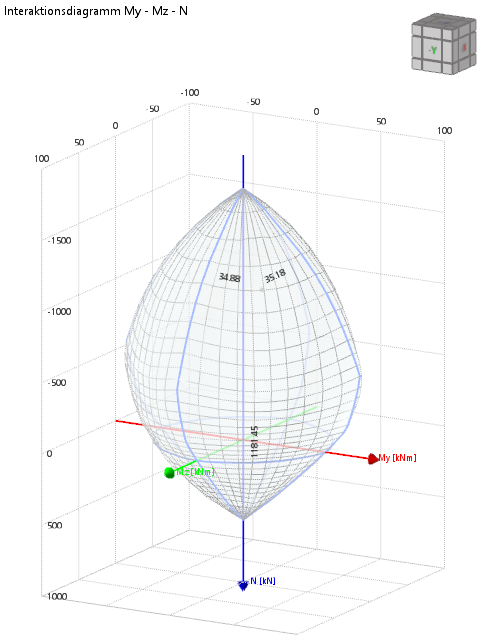

相互作用图
在此您可以设定在验算细节的结果显示中用作 相互作用图 的参数。
钢筋
在“钢筋”类别中,您在“可用直径的标准列表”下设定程序在自动确定直径时可使用哪些钢筋直径。该列表分别为以下项目定义:
- 箍筋直径 ds,st,p
- 纵向钢筋直径 ds,p
请以逗号分隔输入直径,例如 '10.0, 16.0, 20.0'。
标准列表适用于整个模型。它们作为默认值被采用到 钢筋组 的“附加参数”对话框中。
结果的生命周期
一旦您对输入数据进行修改,混凝土设计的结果即被删除。这确保设计验算基于正确的边界条件。但在某些情况下保留结果可能是有意义的,例如当您调整现有钢筋并仍希望查看先前计算的结果——即未被覆盖的钢筋时。在这种情况下,请停用该复选框,以避免重新计算全部混凝土设计结果。
