用于混凝土设计的截面

在'混凝土设计'类别的截面表格中列出了为模型定义的所有截面。

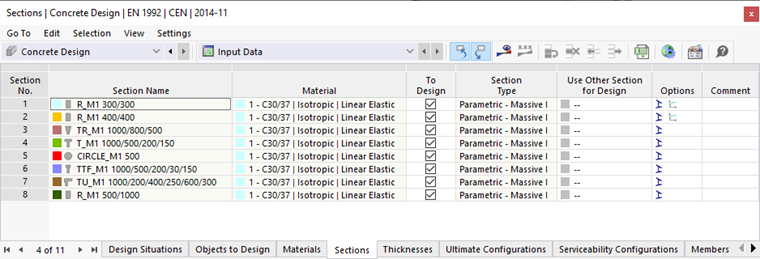

混凝土设计“截面”表

允许截面

截面的字体颜色表示在混凝土设计中使用和允许使用该截面：

• 黑色 = 符合设计要求的截面
• 红色 = 不适合设计的截面
• 蓝色 = 模型中未使用截面
• 灰色 = 要设计的对象不使用截面

混凝土设计的截面类型

在程序的当前开发状态下，不是所有的厚壁截面类型都可以设计： 配筋格式为可以创建与截面几何形状相匹配的位置。 非常见截面的配筋布置仍在进行中。 因此它们在表格中显示为红色。

无效的截面类型没有配筋建议

从设计中删除截面

如果截面是有效的，则可以取消激活'待设计'复选框，以便将分配该截面的所有对象排除在设计之外。 然后将这些对象存储在 待设计的对象 分类为'无效/停用'，并且在设计期间未进行检查。

替换截面进行设计

如果要在设计中使用与模型中不同的截面，可以在'使用不同的截面用于设计'列中输入替代截面的名称。 这不影响静力分析的结果： 计算得出的杆件内力用于计算替代截面。

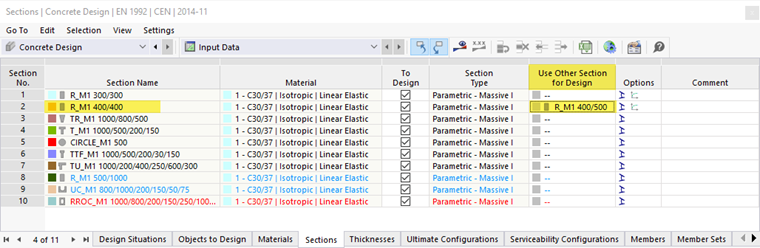

使用其他截面进行设计

如果在该列中存储了不同的截面，则在该单元格的右键菜单中可以找到更多选项。 例如，您可以将更改的截面导出到主程序中，以便根据更改的刚度重新计算内力。

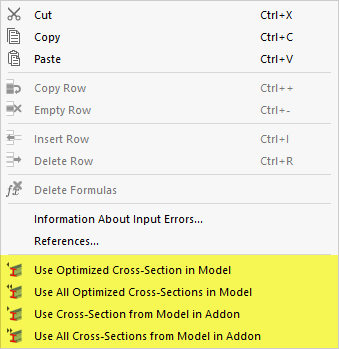

用于导出或导入截面的上下文菜单

选项

'选项'栏中的符号表示不同的设置或修改的值。 它们可以快速概览，例如识别具有调整属性的截面。

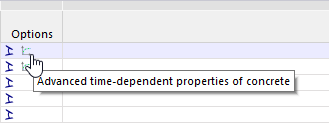

'选项'列中的截面符号

通过单击一个符号，可以打开该截面的编辑对话框。

	表示不考虑截面的翘曲刚度
	表示 激活混凝土的扩展时变属性
